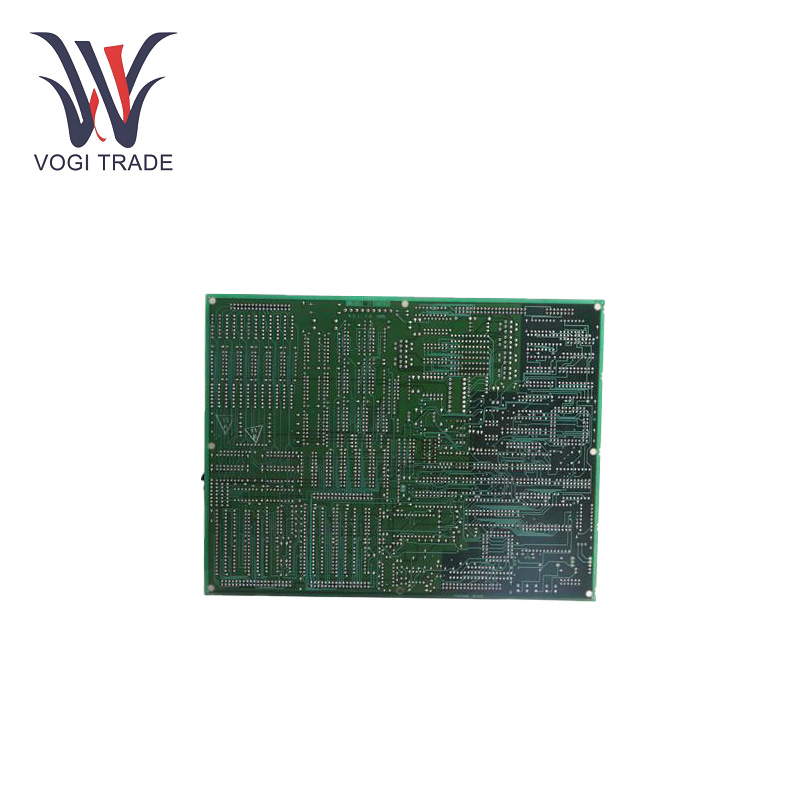

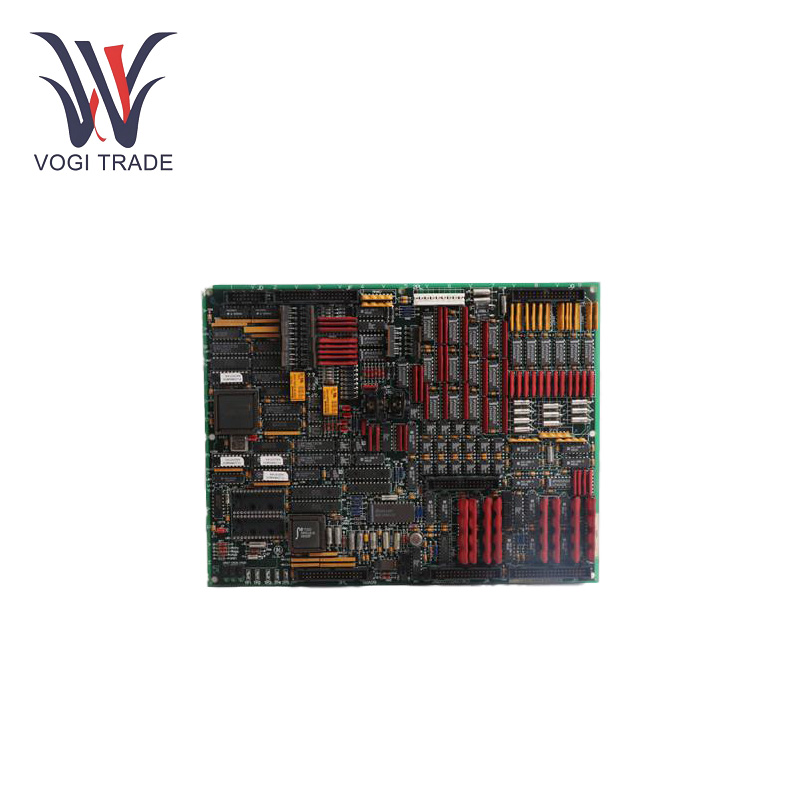

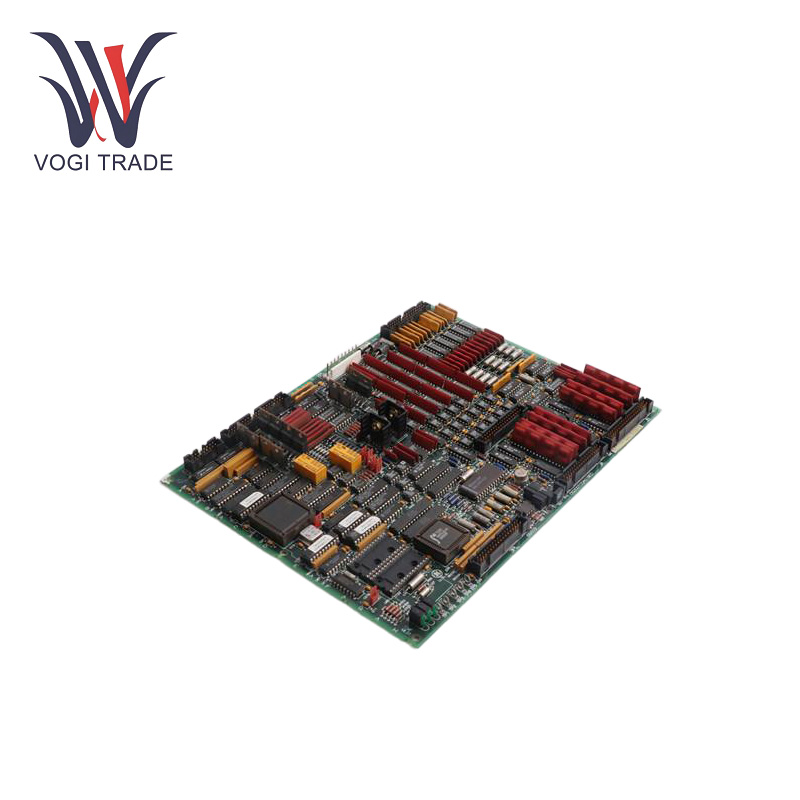

GE DS215TCQAG1BZZ01A

Thông số vận hành

Điện áp đầu vào định mức:24 VDC.

sức mạnhr Cách sử dụng:15-30 W.

Phạm vi nhiệt độ hoạt động xung quanh:−40 °C đến +70 °C.

Lưu trữ Nhiệt độ:-40°C đến +85°C.

Cổng giao tiếp:RS-232, RS-485 (Hỗ trợ Modbus và giao thức GE độc quyền).

Vào/ra kỹ thuật số:8 đầu vào kỹ thuật số và 8 đầu ra kỹ thuật số.

Vào/ra tương tự:Đầu vào tương tự 4-20 mA.

Tính năng sản phẩm

Chức năng của bảng:Chức năng củaGE DS215TCQAG1BZZ01A  là giám sát và kiểm soát hiệu suất của tuabin bằng cách đảm bảo hiệu suất hệ thống để vận hành trơn tru đồng thời bảo vệ thiết bị khỏi hư hỏng. Nó kiểm soát các thông số như tốc độ, tải trọng, nhiệt độ và áp suất để đảm bảo tuabin tránh được các điều kiện vận hành không an toàn.

Thu thập dữ liệu theo thời gian thực:Nó thu thập dữ liệu từ các cảm biến thời gian thực của tuabin, cung cấp sự hiểu biết và thông báo về những sai lệch so với các điều kiện vận hành an toàn hoặc tối ưu.

FPhát hiện và chẩn đoán ault:Bảng mạch cung cấp khả năng chẩn đoán mở rộng có thể phát hiện lỗi trong các bộ phận tuabin, tín hiệu điều khiển, cảm biến hoặc bộ truyền động. Nó cho phép các hành động chủ động để giảm thiểu rủi ro và duy trì hoạt động.

Truyền thông hợp nhất:GE DS215TCQAG1BZZ01A  cung cấp khả năng tích hợp trơn tru với các thành phần hệ thống điều khiển khác bằng giao thức truyền thông RS-232 và RS-485, cho phép các bộ phận khác nhau của hệ thống điều khiển tuabin giao tiếp.

Hỗ trợ giao diện người dùng:Bảng tương thích với phần mềm UI để xem và sửa đổi các thông số tuabin. Điều này cho phép người vận hành sửa đổi giới hạn và ngưỡng vận hành, cải thiện hiệu suất và xem dữ liệu chẩn đoán.

Mạnh mẽ và dự phòng:Bo mạch được thiết kế cho môi trường công nghiệp với các tính năng dự phòng và chịu lỗi để đảm bảo hoạt động đáng tin cậy ngay cả khi hỏng hóc thành phần.

Ngăn ngừa quá nhiệt và áp suất cao:Quá nhiệt và áp suất cao có thể gây ra hậu quả thảm khốc đối với tuabin.

Quản lý cảnh báo nâng cao:Tính năng quản lý cảnh báo tiên tiến giúp phát hiện các tình trạng bất thường trong tua-bin và đưa ra cảnh báo sớm cho người vận hành.

Cài đặt

Gắn bảng:GE DS215TCQAG1BZZ01A  có thể được gắn trên giá hoặc trên bảng điều khiển. Đảm bảo bo mạch được gắn với sự bảo vệ thích hợp khỏi các yếu tố môi trường; điều này có nghĩa là bo mạch phải được gắn vào khung hoặc tủ điều khiển. Sau khi lắp xong, hãy kết nối các đầu vào và đầu ra của bo mạch. Tín hiệu đầu vào sẽ được cung cấp bởi các cảm biến theo dõi các thông số như nhiệt độ, áp suất và tốc độ, trong khi tín hiệu đầu ra sẽ kích hoạt bộ truyền động và các bộ phận khác của tuabin. Đảm bảo tất cả các kết nối đều an toàn và được che chắn đúng cách để tránh nhiễu tín hiệu.

Kết nối nguồn:Bảng mạch yêu cầu nguồn điện 24 VDC liên tục. Kết nối các thiết bị đầu cuối nguồn với hệ thống ở mức điện áp và dòng điện thích hợp. Kiểm tra xem việc nối đất có đúng không để tránh hiện tượng đột biến điện áp hoặc tiếng ồn.

Tích hợp mạng:Kết nối bo mạch với mạng bằng cổng giao tiếp RS-232 hoặc RS-485 để tương tác với hệ thống điều khiển tổng thể. Kiểm tra cài đặt giao tiếp cơ bản  để xác nhận rằng dữ liệu có thể được gửi và nhận đúng cách từ bo mạch đến bộ điều khiển trung tâm.

Cấu hình và hiệu chuẩn:Sau khi cài đặt phần cứng, hãy cấu hình bo mạch thông qua giao diện phần mềm để thiết lập các thông số điều khiển theo thông số kỹ thuật của hệ thống tuabin. Hiệu chỉnh cảm biến và thiết bị I/O để có kết quả đọc chính xác.

Thử nghiệm ban đầu:Chạy một số thử nghiệm để đảm bảo bo mạch hoạt động bình thường. Kiểm tra xem tất cả các kênh I/O đã được cấu hình chưa và bo mạch có đang giao tiếp với hệ thống điều khiển hay không. Kiểm tra xem các thông số tuabin có được đọc chính xác không và bo mạch có chuyển động đúng thời gian để phản hồi các tín hiệu điều khiển hay không.

Khắc phục sự cố

Lỗi nguồn hoặc liên lạc:Kiểm tra xem nguồn điện 24 VDC có hoạt động tốt không. Xác minh rằng cáp giao tiếp được kết nối đúng cách với bo mạch và hệ thống điều khiển. Ngoài ra, hãy xác minh cấu hình liên lạc của bạn.

Cảnh báo lỗi được kích hoạt:Kiểm tra các cảm biến được kết nối với bo mạch để đảm bảo rằng chúng đang truyền dữ liệu chính xác. Hiệu chỉnh lại hoặc thay thế các cảm biến bị lỗi nếu cần thiết. Nhật ký cảnh báo sẽ chứa các mã lỗi có thể giúp xác định quy trình.

Tua bin hoạt động thất thường:Kiểm tra các thông số điều khiển của phần mềm cấu hình và đảm bảo rằng các cảm biến đang đọc chính xác. Hiệu chỉnh lại các cảm biến hoặc thay thế chúng nếu cần thiết.

Quá nóng:Đặt tấm ván ở nơi mát mẻ và đảm bảo có đủ luồng không khí xung quanh nó. Giám sát tải tuabin để tránh hư hỏng do quá tải. Cải thiện hệ thống làm mát nếu cần thiết.

Nhiễu tín hiệu:Đảm bảo rằng cáp truyền thông được che chắn tốt. Chạy liên lạc qua cáp xoắn đôi, tránh xa việc định tuyến cáp công suất cao để giảm thiểu EMI.

Phạm vi ứng dụng

Phát điện:GE DS215TCQAG1BZZ01A được sử dụng trong các nhà máy điện, đặc biệt là tua bin hơi nước, khí đốt và thủy điện. Việc tối đa hóa tuabin này cho phép sản xuất hiệu quả nguồn điện ổn định và đáng tin cậy.

Công nghiệp hóa dầu và dầu khí:Tua bin được sử dụng trong các ngành công nghiệp này cho nhiều quy trình khác nhau, bao gồm nén, bơm và phát điện. Nó giúp duy trì hiệu suất của các tuabin tại hiện trường theo các tiêu chuẩn an toàn và độ tin cậy của tổ hợp công nghiệp.

Chế tạo:Tua bin được sử dụng trong các nhà máy sản xuất lớn để điều khiển máy móc bao gồm máy nén, máy thổi và các thiết bị khác. Bảng điều khiển cải thiện hiệu quả của quy trình sản xuất bằng cách tối ưu hóa hoạt động của tua-bin.

Công nghiệp hóa chất và chế biến:Tua bin thường được sử dụng để điều khiển máy bơm, máy nén và các thiết bị khác. GE DS215TCQAG1BZZ01A ngăn tua-bin hoạt động ở những khu vực nhiệt và cơ không an toàn để duy trì tính toàn vẹn của hệ thống.

Ứng dụng hàng hải:Cũng được sử dụng trong các hệ thống tua-bin hàng hải để tạo động cơ đẩy và phát điện trên tàu và giàn khoan ngoài khơi.

Công nghiệp khai thác mỏ và xi măng:Được sử dụng trong các quá trình như nghiền, xử lý vật liệu và sản xuất xi măng. Kiểm soát và giám sát để đạt hiệu suất tuabin tối ưu
