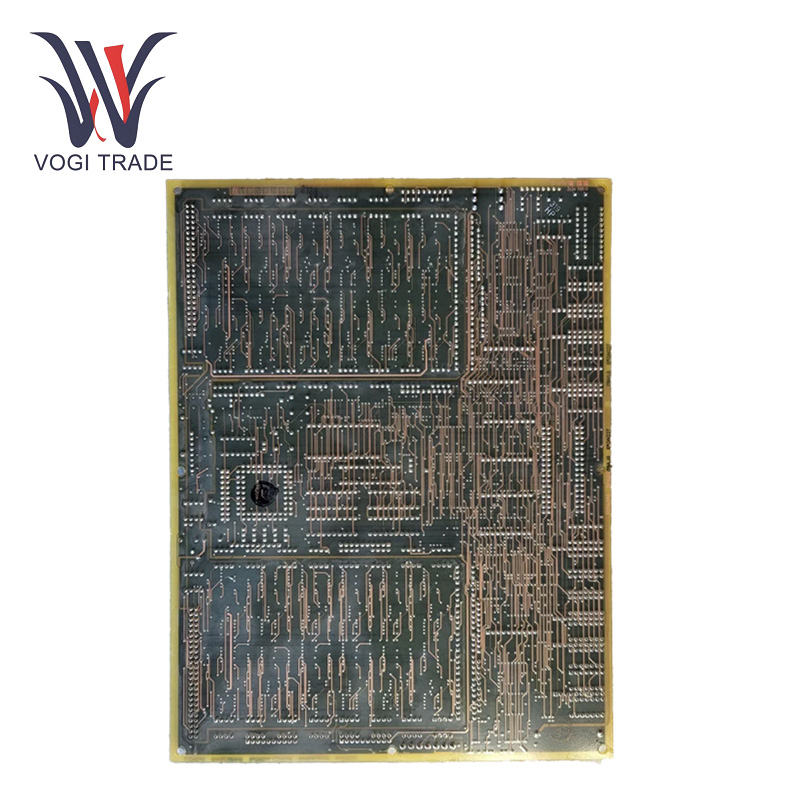

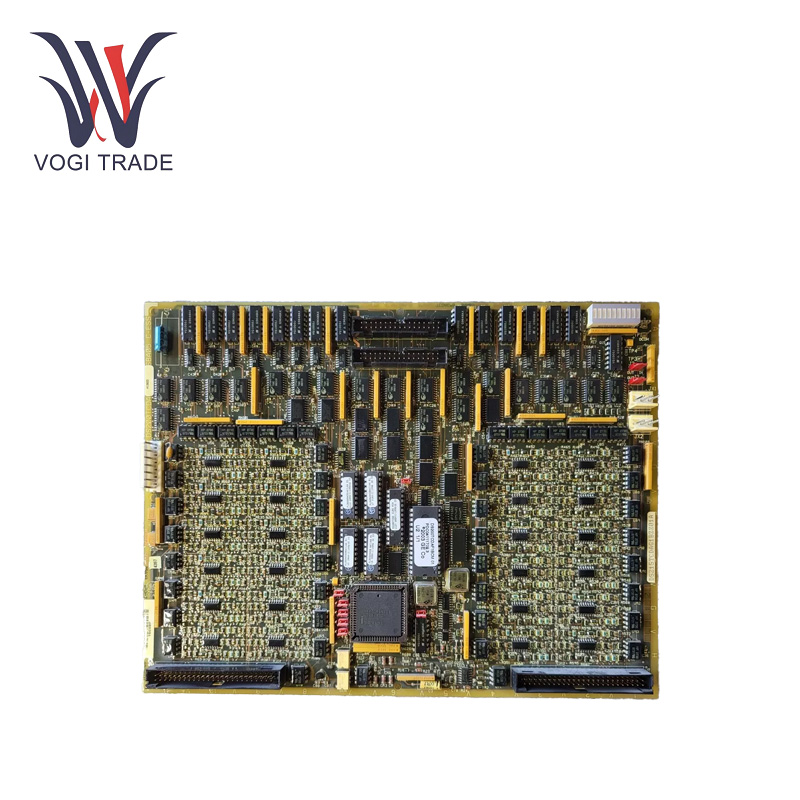

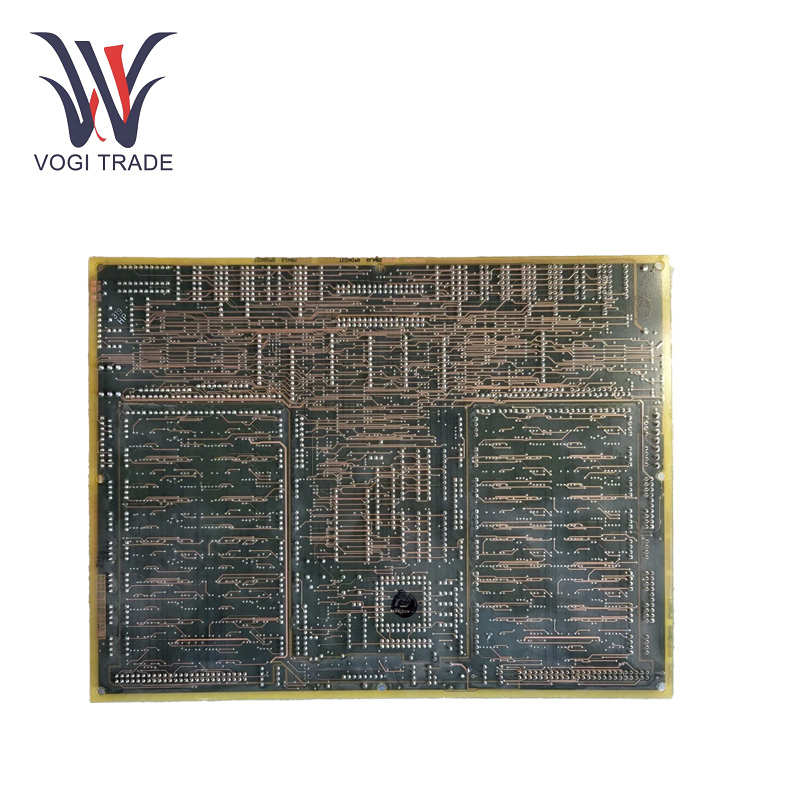

GE DS215TCDAG1BZZ01A

Thông số vận hành

Điện áp đầu vào điển hình:24VDC.

Tần số hoạt động:50Hz: 60Hz.

Cổng giao tiếp:RS-232, RS-485 .

TC:-40°C, +70°C.

Cấu hình I/O:8 DI, 8 DO.

Ví dụ Đầu vào:đầu vào cảm biến đầu vào analog 4-20 mA.

Tính năng sản phẩm

Thuật toán điều khiển tuabin thế hệ tiếp theo:GE DS215TCDAG1BZZ01A được tích hợp các thuật toán điều khiển tiên tiến giúp kiểm soát hoạt động của tuabin một cách an toàn, cân bằng tải và đảm bảo hiệu suất cao nhất.

Thu thập dữ liệu theo thời gian thực:Các thông số tuabin như tốc độ, áp suất và nhiệt độ được theo dõi theo thời gian thực và dữ liệu này được đưa trở lại hệ thống điều khiển trung tâm để phân tích và ra quyết định.

Phát hiện và chẩn đoán lỗi:Bo mạch được thiết kế để cho phép phát hiện lỗi, cho phép nó phát hiện các lỗi thành phần tuabin, tín hiệu điều khiển và vòng phản hồi.

Giao thức công nghiệp:Giao tiếp với các thành phần được tiêu chuẩn hóa khác bằng các giao thức công nghiệp như Modbus và các giao thức GE độc quyền khác để tương tác với phần còn lại của hệ thống.

Độ tin cậy:Đặc biệt đối với các ứng dụng có độ tin cậy cao, bo mạch được chế tạo để chịu được các điều kiện công nghiệp khắc nghiệt và các tính năng dự phòng đảm bảo thời gian hoạt động và giảm thiểu gián đoạn hoạt động.

Quản lý cảnh báo nâng cao:Một trong nhiều tính năng được cung cấp bởi GE DS215TCDAG1BZZ01A

là tính năng quản lý sự kiện và cảnh báo, cung cấp cái nhìn tổng quan đầy đủ về trạng thái hệ thống và cảnh báo cho người vận hành những lỗi có thể xảy ra để có biện pháp phòng ngừa kịp thời.

Cài đặt

Bảng có thể gắn được:GE DS215TCDAG1BZZ01A có thể được gắn trực tiếp vào hệ thống giá đỡ hoặc bảng điều khiển tiêu chuẩn. Bề mặt của dụng cụ lắp phải ổn định và không có quá nhiều hơi ẩm, bụi hoặc các chất gây ô nhiễm khác có thể ảnh hưởng đến hiệu suất.

Kết nối đầu vào và đầu ra:Kết nối đầu vào và đầu ra theo sơ đồ nối dây của thiết bị, đảm bảo rằng tất cả các kết nối đều được an toàn và cách ly đúng cách. Đối với cảm biến, đầu vào phải được nối với các kênh đầu vào tương tự chính xác và các kênh đầu ra phải điều khiển bộ truyền động và vòng phản hồi tương ứng.

Nguồn điện:Nguồn điện 24 VDC được kết nối với bo mạch theo khuyến nghị của biểu dữ liệu. Đảm bảo nguồn điện ổn định và dòng điện đáp ứng yêu cầu hoạt động của bo mạch.

Tích hợp mạng:Kết nối bo mạch với hệ thống điều khiển bằng các cổng giao tiếp có sẵn. GE DS215TCDAG1BZZ01A có thể giao tiếp với bộ điều khiển trung tâm và các thiết bị nối mạng khác, cho phép giám sát và điều khiển hệ thống tuabin theo thời gian thực.

Cấu hình:Thiết bị phải được cấu hình thông qua giao diện người dùng của hệ thống điều khiển và phải đặt các thông số kiểm soát tốc độ tuabin, tải tối đa và ngưỡng phát hiện lỗi. Điều này cho phép bo mạch giao tiếp chính xác với các thành phần khác trong hệ thống và quản lý hiệu quả hoạt động của tuabin.

Kiểm tra:Thực hiện một loạt các thử nghiệm chức năng và chẩn đoán để đảm bảo rằng bo mạch có thể xử lý dữ liệu và điều khiển các thông số tuabin một cách chính xác sau khi lắp đặt. Tín hiệu đầu vào và đầu ra cũng có thể yêu cầu hiệu chuẩn để hoạt động bình thường.

Khắc phục sự cố

Không mất điện hoặc mất liên lạc:Kiểm tra xem nguồn điện có được kết nối đúng cách hay không, kiểm tra xem có cầu chì bị đứt hoặc có vấn đề với cáp truyền thông hay không. Kiểm tra điện áp nguồn điện và đảm bảo nó được kết nối đúng cách. Kiểm tra cáp truyền thông xem có bị hỏng không và cài đặt giao thức truyền thông không.

Báo động lỗi được kích hoạt:Kiểm tra mã lỗi được hệ thống hiển thị. Kiểm tra hệ thống dây điện đến cảm biến và hiệu chỉnh cảm biến nếu cần. Kiểm tra xem tuabin có hoạt động theo thông số kỹ thuật không.

Tua bin hoạt động không chính xác:Xác minh các tham số cấu hình để xác nhận rằng chúng đáp ứng nhu cầu vận hành. Kiểm tra xem đầu vào cảm biến có chính xác không và điều chỉnh lại nếu cần.

Quá nóng:Thiết bị phải được đặt ở khu vực có đủ độ mát và thông gió. Kiểm tra cài đặt tải tuabin và điều chỉnh khi cần thiết.

Nhiễu tín hiệu hoặc nhiễu:Kiểm tra tất cả các hệ thống dây điện xem có hư hỏng gì không và thay thế nếu cần thiết.

Phạm vi ứng dụng

Phát điện:Bảng này được sử dụng rộng rãi trong các nhà máy điện, cả nhà máy sử dụng nhiên liệu hóa thạch và năng lượng tái tạo, để quản lý các hệ thống tuabin liên quan đến phát điện.

Hóa dầu:Trong các nhà máy lọc dầu và nhà máy khí đốt, mô-đun này điều khiển các tua-bin được sử dụng cho các quy trình cơ khí, bao gồm bơm, nén và phát điện.

Sản xuất công nghiệp:GE DS215TCDAG1BZZ01A được sử dụng trong các cơ sở sản xuất công nghiệp nơi tua bin điều khiển các máy móc lớn như máy nén, băng tải và quạt, mang lại hiệu suất và hoạt động ổn định.

Hàng hải:Hệ thống truyền động tuabin trên tàu và giàn khoan ngoài khơi sử dụng bộ điều khiển tuabin để đảm bảo chức năng tối ưu.

Công nghiệp:GE DS215TCDAG1BZZ01A cung cấp khả năng kiểm soát vận hành cho tuabin trong nhiều ứng dụng công nghiệp như máy bơm và máy nén.

Khai thác mỏ và xi măng:Bo mạch này hỗ trợ vận hành các tua bin dẫn động thiết bị trong khai thác mỏ, xi măng và các ngành công nghiệp nặng, đạt được thời gian hoạt động và độ tin cậy đặc biệt.
