GE DS215SDCCG1AZZ01B

Tổng quan về sản phẩm

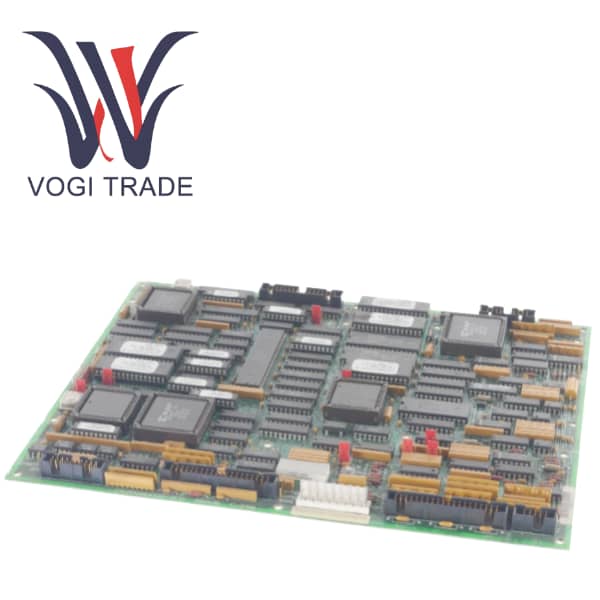

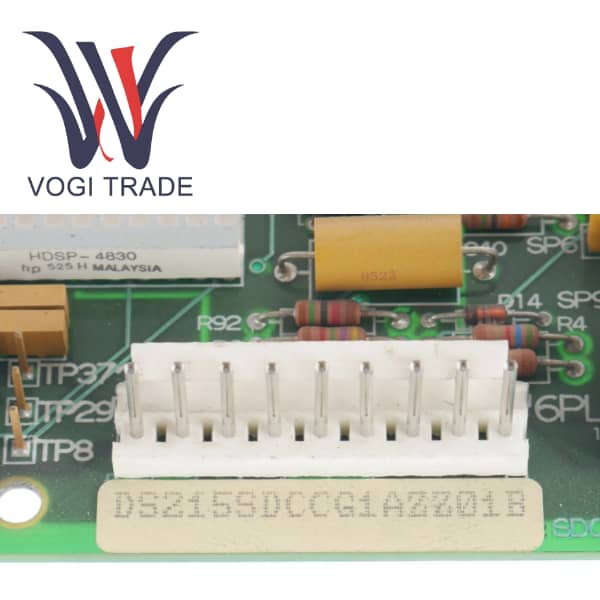

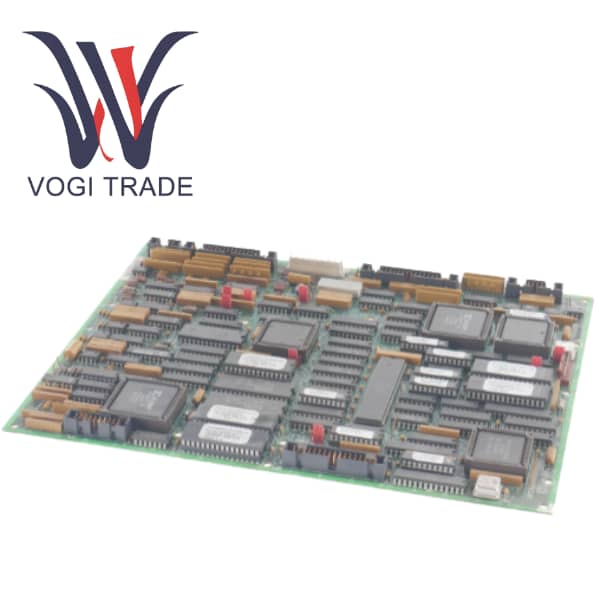

DS215SDCCG1AZZ01B là thẻ điều khiển ổ đĩa (SDCC) do GE Motors & Industrial Systems sản xuất cho các ổ đĩa công nghiệp dòng DIRECTO-MATIC 2000. Thẻ điều khiển ổ đĩa GE đóng vai trò là bộ điều khiển chính và thông minh trung tâm cho các hệ thống ổ đĩa AC2000, DC2000 và EX2000. "G1" trong số bộ phận cho biết đây là phiên bản đầy đủ tính năng của dòng SDCC, được thiết kế đặc biệt cho các ứng dụng ổ đĩa phức tạp yêu cầu khả năng điều chỉnh hiệu suất cao và khả năng I/O phong phú.

Là bộ não của hệ thống, SDCC tích hợp ba bộ vi xử lý chuyên dụng để quản lý tất cả các khía cạnh hoạt động của trình điều khiển, từ giao diện người dùng nâng cao và vòng lặp tốc độ đến thuật toán điều khiển động cơ cấp thấp. DS215SDCCG1AZZ01B là thành phần chính giúp chuyển đổi các hướng dẫn điều khiển thành công suất động cơ chính xác, đảm bảo hoạt động hiệu quả và đáng tin cậy trong môi trường công nghiệp khắc nghiệt.

Chức năng sản phẩm

Việc phân công lao động giữa kiến ​​trúc ba bộ xử lý DCP, MCP và CMP đạt được tốc độ phản hồi cao và khả năng kiểm soát chuyên sâu về mặt tính toán, từ đó hỗ trợ các chức năng nâng cao như điều khiển chuyển động chính xác và các thuật toán điều khiển động cơ phức tạp.

Xử lý I/O toàn diện, thẻ bo mạch có thể giao tiếp với nhiều tín hiệu khác nhau, bao gồm:

I/O kỹ thuật số cho các lệnh (chạy, chạy bộ) và trạng thái.

I/O analog để tham khảo tốc độ, phản hồi (máy đo tốc độ) và đầu ra thiết bị.

Phản hồi bộ mã hóa để kiểm soát vị trí và tốc độ chính xác.

Phản hồi dòng điện và điện áp động cơ để điều chỉnh vòng kín.

Giao tiếp nối tiếp để lập trình và kết nối mạng (RS-232, RS-422).

Kết nối mạng LAN tích hợp, được kết nối với thẻ SLCC thông qua đầu nối 3PL, nhờ đó đạt được sự tích hợp hệ thống và kết nối mạng trong môi trường tự động hóa nhà máy.

Xử lý phản hồi nâng cao được phản ánh qua việc hỗ trợ nhiều thiết bị phản hồi, bao gồm máy đo tốc độ tương tự và bộ mã hóa vi sai và đầu cuối đơn (với các kênh được đánh dấu trên chân G1). Mạch VCO phản hồi có thể được cấu hình cho các loại cảm biến khác nhau.

Cấu hình linh hoạt: Logic điều khiển và các chức năng có thể được tùy chỉnh rộng rãi thông qua các bộ nhảy phần cứng và tham số phần mềm bằng các công cụ cấu hình chuyên dụng (ST2000, Hộp công cụ hệ thống điều khiển GE, bộ cấu hình trình điều khiển LynxOS).

Các chức năng chẩn đoán và bảo vệ mạnh mẽ cho phép nó được trang bị bộ hẹn giờ theo dõi phần cứng, mạch đặt lại và đèn chỉ báo LED, có thể cung cấp chỉ báo lỗi chi tiết và do đó nhanh chóng loại bỏ lỗi.

So sánh với các sản phẩm tương tự

So sánh chính là với các số nhóm khác của thẻ SDCC, đặc biệt là biến thể G3.
