GE DS200TCCBG3BED

Tổng quan về sản phẩm

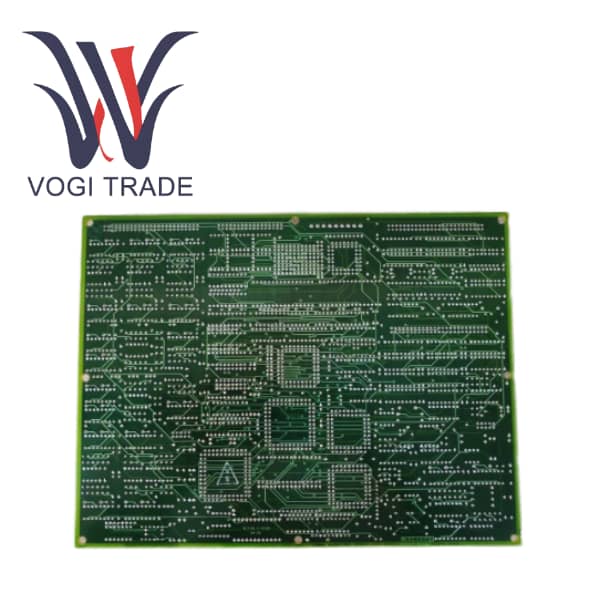

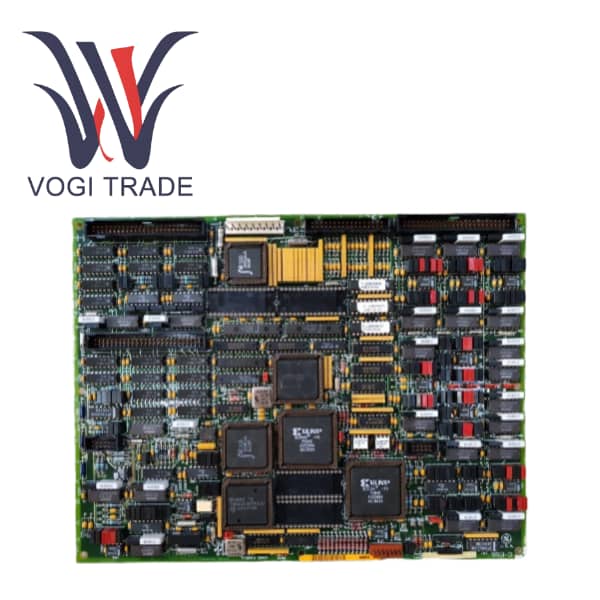

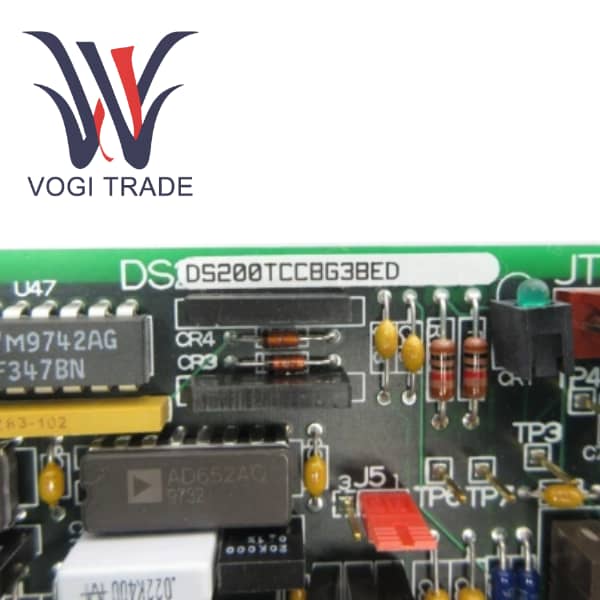

DS200TCCBG3BED là bo mạch I/O analog mở rộng đa năng (TCCB), được thiết kế đặc biệt cho hệ thống điều khiển tuabin khí GE Speedtronic Mark V LM. Là thành phần cốt lõi của I/O, TCCBG có thể hoạt động như một đơn vị mở rộng để mở rộng quy mô, điều chỉnh và xử lý các tín hiệu tương tự quan trọng khác nhau mà bảng I/O Analog đa năng chính (TCCA) không thể xử lý. Chức năng chính của DS200TCCBG3B là kết nối các tín hiệu hệ thống điện có giá trị cao, chẳng hạn như điện áp máy phát/bus và dòng điện đường dây, cũng như các đầu vào RTD và mA khác. Vì vậy, việc giám sát và kiểm soát tuabin khí toàn diện là rất quan trọng.

Hậu tố "G3BED" biểu thị phiên bản hoặc kiểu phần cứng cụ thể, đảm bảo khả năng tương thích và hiệu suất cao trong cấu hình hệ thống Mark VLM được chỉ định. DS200TCCBG3BED đóng vai trò là trung tâm thu thập dữ liệu, chuyển đổi tín hiệu thô từ các thiết bị hiện trường thành dữ liệu số chính xác để công cụ I/O và công cụ điều khiển của hệ thống sử dụng.

Tính năng sản phẩm

Bảng này cung cấp các mạch chuyên dụng để xử lý tín hiệu đầu vào tương tự 4-20mA và 0-1mA và có thể thực hiện xử lý đầu vào milliampere đa phạm vi.

Các tín hiệu này được đọc từ bảng đầu cuối TBCB, dòng điện được chuyển thành điện áp rơi trên điện trở tải và tín hiệu được xử lý để động cơ I/O có thể thực hiện đọc kỹ thuật số.

Giám sát nhiệt độ RTD cung cấp dòng điện kích thích cho RTD được kết nối thông qua bảng đầu cuối TBCB. Đo nhiệt độ chính xác của các bộ phận chính đạt được bằng cách đo chính xác sự thay đổi điện áp do biến đổi điện trở gây ra.

Giám sát điện áp máy phát và bus liên quan đến việc mở rộng bảng TCCB và xử lý tín hiệu điện áp cao từ máy biến điện áp (PTS), được sử dụng để giám sát điện áp máy phát và bus. Điều này rất quan trọng cho việc đồng bộ hóa và quản lý năng lượng.

Xử lý tín hiệu từ máy biến dòng (CT) để theo dõi dòng điện. Kết hợp dữ liệu điện áp, hệ thống có khả năng tính toán các chỉ số công suất theo thời gian thực.

Hệ thống máy tính sử dụng các tín hiệu PT và CT đã được xử lý để xác định mối quan hệ pha và tính toán các thông số quan trọng của hệ thống điện, bao gồm: công suất máy phát (megawatt), hệ số công suất (PF), công suất phản kháng (VAR)

Các chức năng của GE DS200TCCBG3BED chủ yếu được xác định bằng các bộ nhảy phần cứng, được sử dụng để đặt các thông số về phạm vi giám sát điện áp và dòng điện, do đó loại bỏ nhu cầu dựa vào phần mềm để đạt được các chức năng điều khiển và an toàn quan trọng này.

So sánh với các sản phẩm tương tự

Trong lõi Mark V LM , bo mạch TCCB hoạt động cùng với bo mạch TCCA. Một so sánh làm rõ vai trò riêng biệt của họ:

Phạm vi ngành áp dụng

DS200TCCBG3BED được thiết kế dành riêng cho các ứng dụng công nghiệp hạng nặng liên quan đến tua bin khí và hơi nước của GE, bao gồm:

Phát điện

Các nhà máy điện tua bin khí được sử dụng để giám sát chính xác công suất đầu ra của máy phát điện và đồng bộ hóa với lưới điện.

Nhà máy điện tua bin hơi nước được sử dụng để kiểm soát và bảo vệ phụ tải.

Là thành phần chính để điều khiển phối hợp các tua bin khí và tua bin hơi trong các nhà máy điện chu trình hỗn hợp, nó có thể tối ưu hóa hiệu suất tổng thể của nhà máy điện và đảm bảo sự tuân thủ của lưới điện.

Trong ngành dầu khí, máy nén và trạm bơm dẫn động bằng tua-bin được sử dụng trên đường ống, trong các ứng dụng này, việc giám sát công suất của truyền động điện là rất quan trọng để đảm bảo sự ổn định và bảo vệ quá trình.
