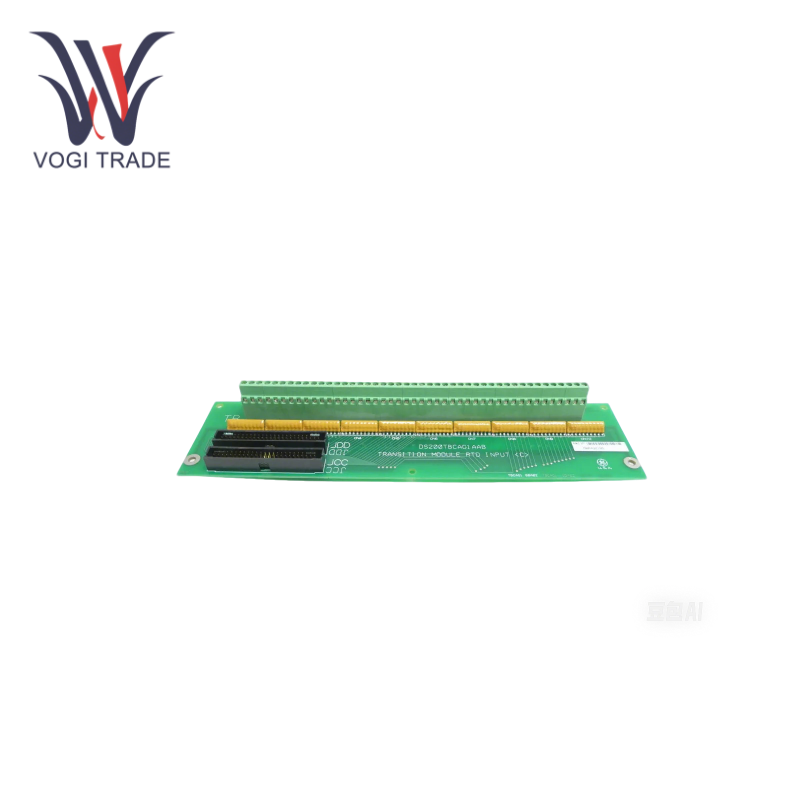

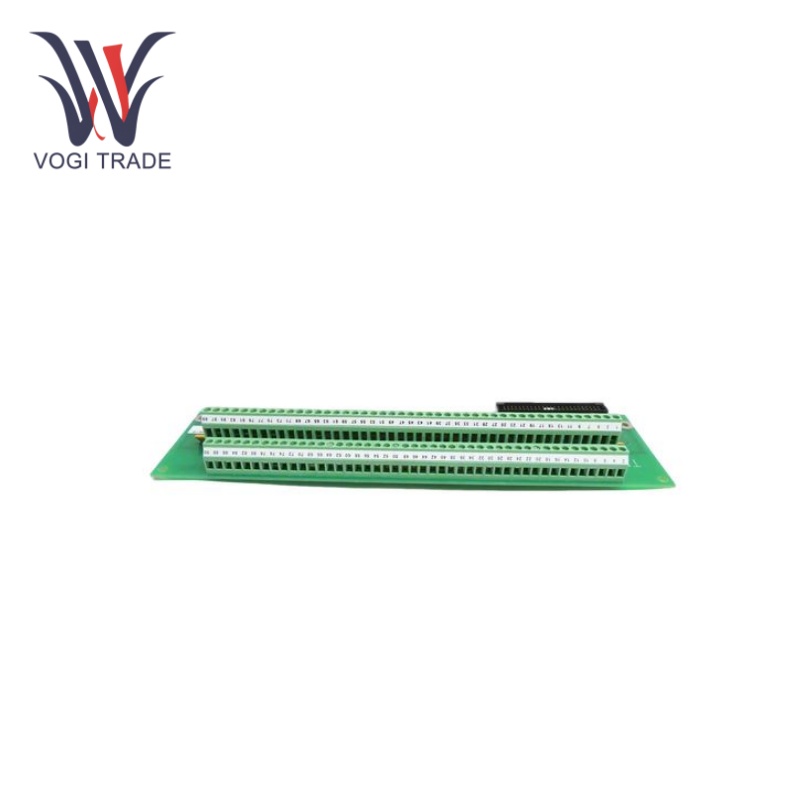

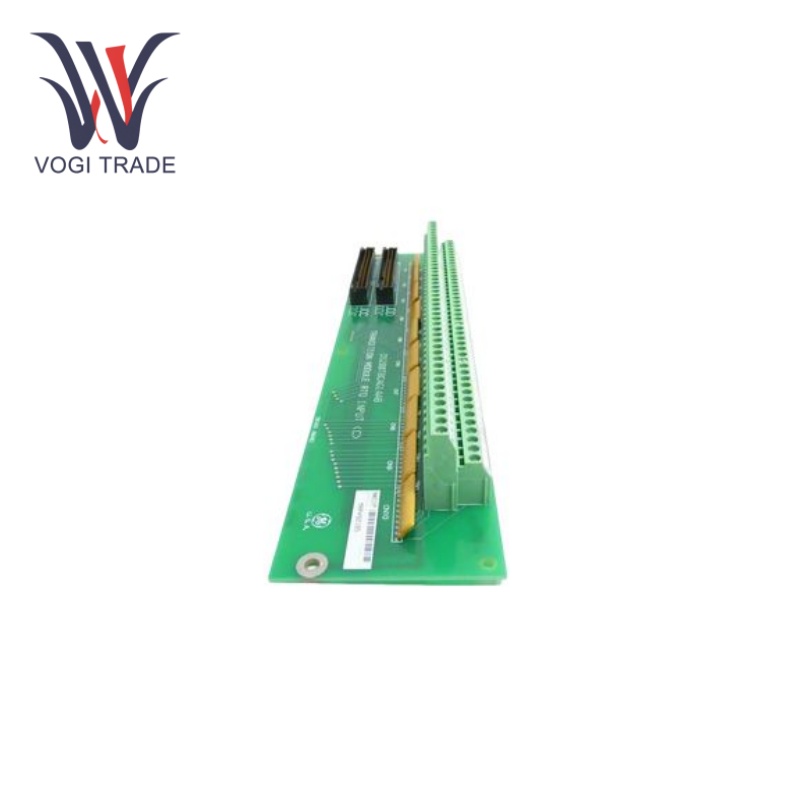

GE DS200TBCAG1AAB

đầu vào: 30 đầu vào RTD (đầu dò nhiệt độ điện trở) 3 dây.

Sự liên quan: Kết nối JCC và kết nối JDD.

Chức năng sản phẩm

RTD Ttay áol: GE DS200TBCAG1AAB được sử dụng làm mô-đun đầu cuối RTD trong hệ thống điều khiển tuabin dòng Mark V, cung cấp các điểm kết nối và đầu cuối cho cảm biến RTD dùng để đo nhiệt độ.

Tương tựThiết bị đầu cuối I/O Board: GE DS200TBCAG1AAB được ra đời như một mô-đun đầu cuối RTD, nhưng nó cũng có thể được sử dụng làm bảng đầu cuối I/O tương tự, các tín hiệu đầu vào và đầu ra tương tự khác có thể được kết nối và xử lý.

dấu hiệutôi Thiết bị đầu cuối: Bảng mạch được trang bị hai đầu cuối đường tín hiệu 90 để giám sát và điều khiển các tín hiệu khác nhau trong hệ thống điều khiển tuabin.

Đầu nối: GE DS200TBCAG1AAB bao gồm hai đầu nối 50 chân được đánh dấu JDD và JCC, cung cấp các tùy chọn giao tiếp linh hoạt cho các cấu hình hệ thống khác nhau.

Aphạm vi ứng dụng

Gen sức mạnhkhẩu phần ăn: GE DS200TBCAG1AAB Thường được sử dụng trong các hệ thống điều khiển tuabin khí trong lĩnh vực sản xuất điện để giám sát và điều chỉnh nhiệt độ của các bộ phận khác nhau (bao gồm cánh tuabin, vòng bi và buồng đốt) nhằm đảm bảo tuabin hoạt động an toàn và hiệu quả.

Tự động hóa công nghiệp: GE DS200TBCAG1AAB có thể được triển khai trong các hệ thống tự động hóa công nghiệp bổ sung cần theo dõi và quản lý nhiệt độ, chẳng hạn như trong các cơ sở sản xuất hóa chất, nhà máy lọc dầu và nhà máy sản xuất để theo dõi nhiệt độ của lò phản ứng, lò nướng, cũng như các thiết bị khác.

Khắc phục sự cố

Sự cố kết nối:Các vấn đề về kết nối đầu nối JCC và JDD và đầu cuối cảm biến  RTD. Đảm bảo rằng tất cả các kết nối đều chặt chẽ và không bị ăn mòn hoặc hư hỏng. Thiết lập lại hoặc thay thế đầu nối hoặc thiết bị đầu cuối nếu cần, nếu kết nối bị lỏng hoặc bị hỏng.

Cảm biến RTD bị lỗi: Nếu kết quả đo nhiệt độ không chính xác hoặc không nhất quán, đó có thể là dấu hiệu cho thấy cảm biến RTD bị lỗi. Sử dụng đồng hồ vạn năng hoặc thiết bị kiểm tra khác để xác định xem giá trị điện trở có chính xác hay không. (Nếu xác định được cảm biến bị lỗi thì hãy thay thế nó.)

CLỗi bảng mạch: Nếu mô-đun vẫn không hoạt động bình thường sau khi kiểm tra các kết nối và cảm biến thì có thể bản thân bảng mạch có vấn đề.

Lỗi cấu hình: Kiểm tra cài đặt cấu hình của mô-đun và hệ thống điều khiển liên quan để đảm bảo rằng chúng chính xác. Xác nhận rằng jumper và cài đặt phần mềm hoặc cài đặt tham số khác không chính xác và ảnh hưởng xấu đến hoạt động của mô-đun.

Chỉ số chẩn đoán: Nhìn vào đèn LED chẩn đoán để biết bất kỳ mã lỗi hoặc thông báo trạng thái nào giúp bạn xác định chính xác sự cố.
