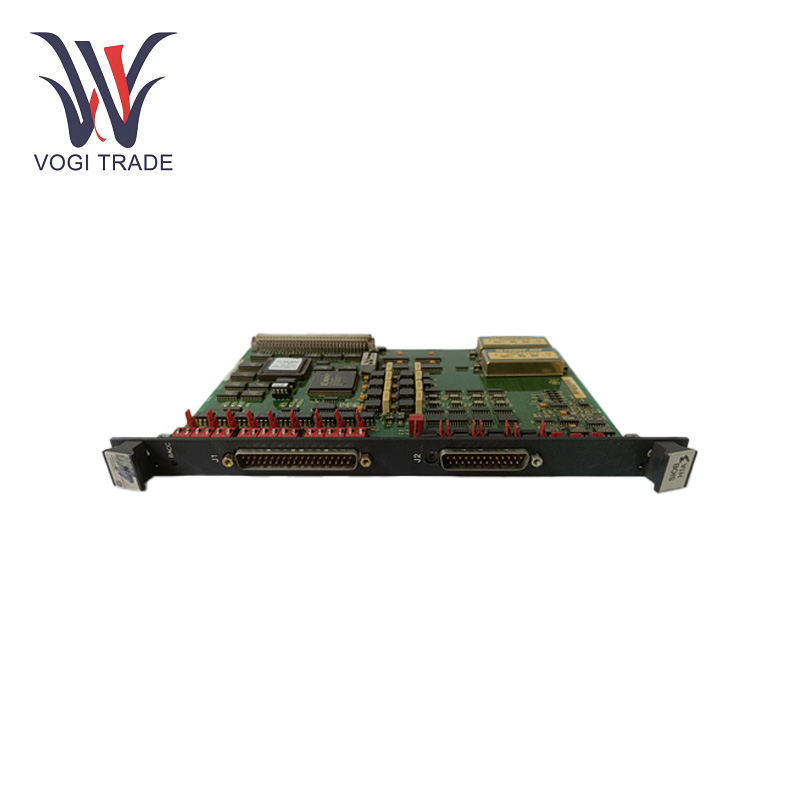

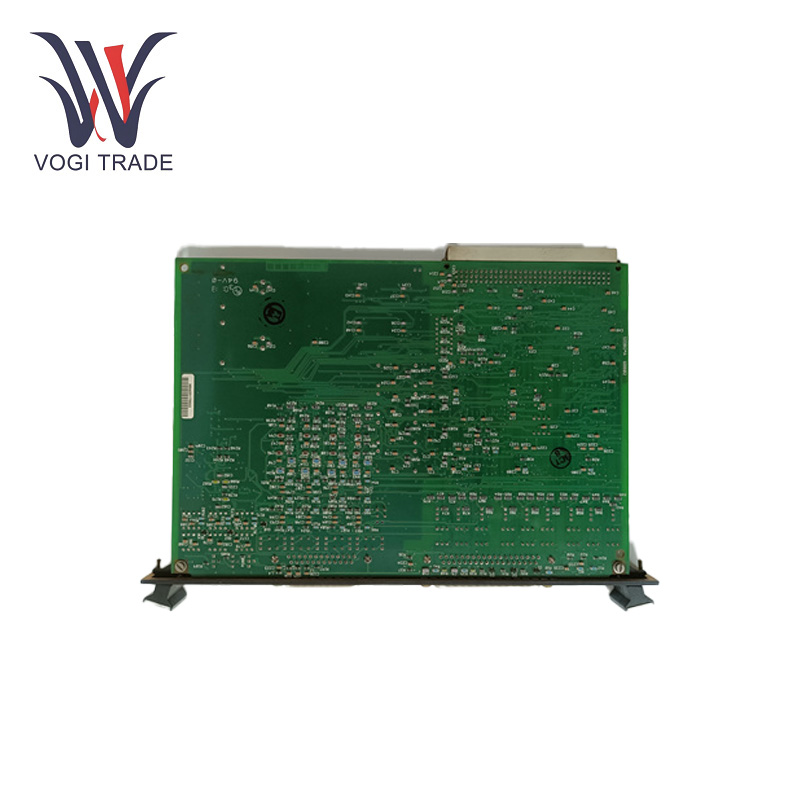

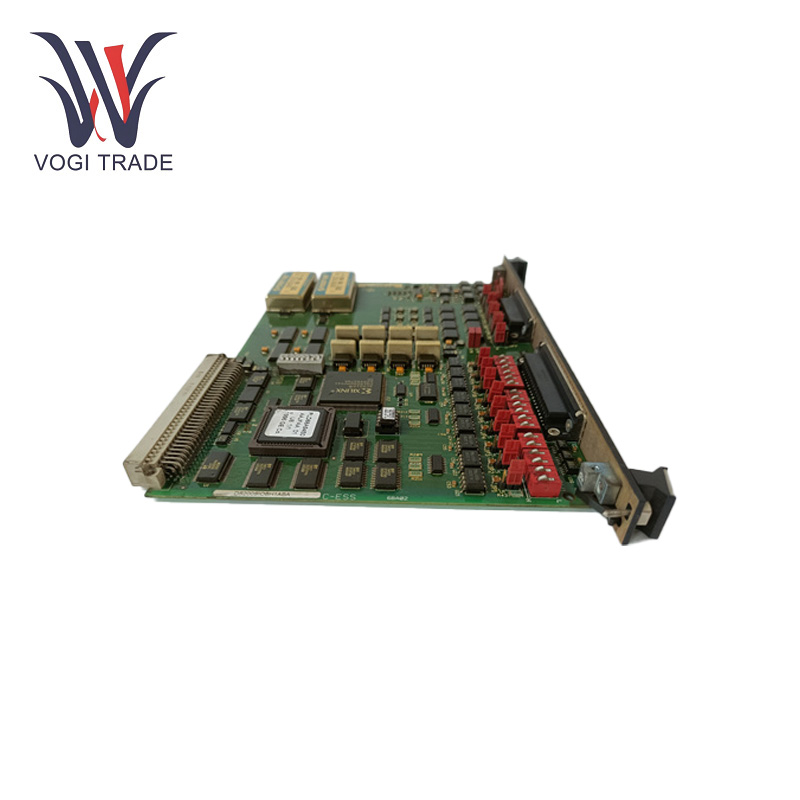

GE DS200SIOBH1ABA

Xếp hạng điện áp: Nó thường hoạt động ở 24 VDC.

Phạm vi nhiệt độ: - 40 ° C đến 85 ° C.

Tín hiệu đầu vào/đầu ra: Đối với đầu vào, nó có thể xử lý các tín hiệu tương tự trong phạm vi 0 - 10V DC và 4 - 20 mA, với bộ chuyển đổi bit cao 12 - Bit đảm bảo đo chính xác ..

Đầu nối: Được trang bị đầu nối 200 chân để tích hợp hệ thống.

Cấu hình: Bao gồm 20 máy nhảy và 3 khối chuyển đổi, mỗi khối chứa 6 công tắc, tổng cộng 18 công tắc.

Chỉ số chẩn đoán: Các tính năng chỉ báo LED để phát hiện lỗi, cung cấp phản hồi trực quan về trạng thái hoạt động của bảng.

Tính năng sản phẩm

Thu thập dữ liệu: GE DS200SIOBH1ABA có khả năng thu được dữ liệu từ các cảm biến khác nhau. Được thiết kế với bộ chuyển đổi độ phân giải cao, nó cung cấp khả năng đọc và xử lý chính xác các loại tín hiệu khác nhau; Nó có thể nhận được thông tin từ cảm biến tương tự và cảm biến kỹ thuật số.

Truyền thông: Đây là một cây cầu truyền thông trong hệ thống tự động hóa công nghiệp. GE DS200SIOBH1ABA cho phép truyền thông tin bị bắt cho các phần khác của hệ thống điều khiển để giám sát và kiểm soát tập trung. Một ví dụ sẽ nằm trong một nhà máy sản xuất quy mô lớn, nó có thể truyền dữ liệu liên quan đến trạng thái máy móc sang phòng điều khiển tập trung.

Chuyển đổi và xử lý tín hiệu: Bộ chuyển đổi 12 bit không chỉ đo các tín hiệu mà còn xử lý chúng để sử dụng trong hệ thống điều khiển. GE DS200SIOBH1ABA có thể dịch dữ liệu cảm biến nguyên thủy ở dạng có thể hiểu và sử dụng bởi các mô -đun hoặc phần mềm điều khiển khác.

Điều khiển đầu ra: Gửi các lệnh đến bộ truyền động và các thiết bị khác để kiểm soát quá trình chính xác.

Cài đặt

Gắn kết: GE DS200SIOBH1ABA có thể được gắn trong cụm cài đặt giá VME và được gắn trên đầu nối VME P1, trong một khe cắm VME hoàn chỉnh. Cài đặt giá: Trong khi cài đặt, hãy chắc chắn rằng bạn đang tiếp đất đúng cách thoát khỏi ảnh hưởng điện.

BOard Jumper và Cài đặt chuyển đổis: Bảng chứa hai mươi người nhảy và 3 khối chuyển đổi; Mỗi khối chứa 6 công tắc. Trên một số người nhảy, họ đã được đặt vị trí mặc định trong nhà máy, trên các công cụ khác, bạn có thể định cấu hình theo các yêu cầu của ứng dụng cụ thể. Khi thay thế bảng, định cấu hình các máy nhảy trên bảng mới sao cho họ phản ánh các bảng của bảng cũ để duy trì hiệu suất.

Kết nối đầu nối: Kết nối đầu nối pin 40 - với thành phần trong hệ thống. Kết nối phải được bảo mật nếu không sẽ có trường hợp mất tín hiệu hoặc kết nối không liên tục.

Phạm vi ứng dụng

Tự động hóa công nghiệp: GE DS200SIOBH1ABA có thể được sử dụng trong các nhà máy sản xuất để kiểm soát và giám sát các dây chuyền sản xuất. Để cho bạn một ví dụ, trong một nhà máy sản xuất ô tô, nó có thể theo dõi lời nói và vị trí của cánh tay robot trên dây chuyền lắp ráp đảm bảo mọi thứ được sản xuất chính xác và hiệu quả.

Ứng dụng trong sản xuất điện: GE DS200SIOBH1ABA có thể được tìm thấy trong các hệ thống điều khiển khí, hơi nước và tuabin gió. Cụ thể, nó có thể thu được dữ liệu từ các cảm biến nhiệt độ, áp suất và tốc độ quay của các tuabin và gửi nó để xử lý thêm để các tuabin hoạt động với hiệu quả và an toàn tối đa.

Kiểm soát quá trình: Trong các nhà máy hóa học hoặc nhà máy lọc dầu, nó hoạt động như giám sát và kiểm soát nhiều quy trình. Ví dụ, nó có thể theo dõi tốc độ dòng chảy và thành phần hóa học của chất lỏng trong đường ống và sử dụng thông tin, thay đổi các van và bơm để giữ các điều kiện xử lý trong phạm vi phù hợp.

Khắc phục sự cố

Vấn đề quyền lực: Không đốt cháy bảng, hãy chắc chắn kiểm tra chất lượng PB và điện áp đầu vào để xác nhận điện áp trong phạm vi hoạt động.

Lỗi xử lý tín hiệu: Trong lỗi này, việc xử lý tín hiệu cũng có thể là nguyên nhân; Đảm bảo tất cả các kết nối được kết nối đúng. Kiểm tra bảng để biết một cái gì đó bất thường, đốt, v.v.

Thất bại giao tiếp: Đảm bảo rằng tất cả các giao diện giao tiếp được kết nối và cấu hình đúng cách. Đảm bảo các thiết bị được kết nối là chức năng và tương thích.

Chỉ số chẩn đoán: Chỉ báo LED có thể được sử dụng để nhận dạng lỗi. Kiểm tra tài liệu của nhà sản xuất để biết thêm thông tin về tín hiệu LED.
