GE DS200RTBAG1AHC

Thông số kỹ thuật

Số Rơ Le: 10 (K20–K29)

Các loại rơ-le: K20–K26: DPDT (Ném hai cực) K27–K29: 4PDT (Ném hai cực)

Điện áp cuộn dây: 110 V DC (Nhóm G1)

Đánh giá liên hệ: Rơle DPDT: 10 A     4 Rơle PDT: 1 A

Bảo vệ I/O: Biến thể oxit kim loại AC 130 V (MOV)

Đầu nối chính: RPL (16 chân), OPTPL (2 chân), C1PL–C5PL, Y9PL–Y37PL, v.v.

Điểm đầu cuối: 52 đầu cuối cho I/O rơle (K20–K26)

Cấu hình: Có thể định cấu hình thông qua bộ nhảy (JP1–JP15) để định tuyến nguồn điện và tín hiệu

Lắp đặt: Gắn trên bảng, cố định bằng vít vào giá đỡ

Tổng quan về sản phẩm

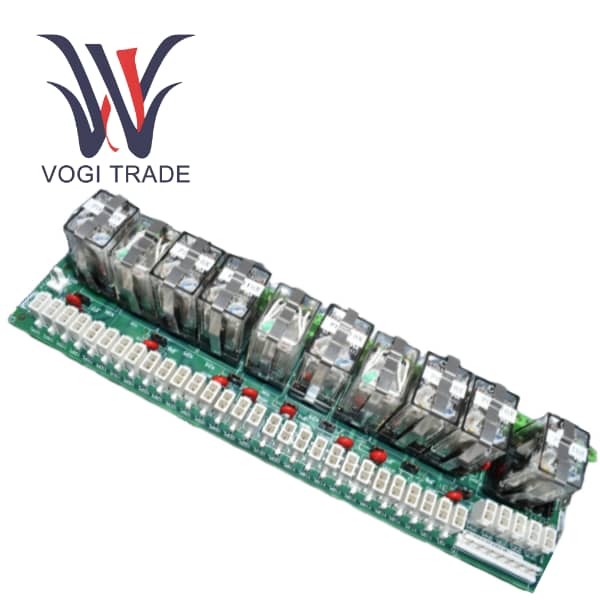

GE DS200RTBAG1AHC là bảng mạch đầu cuối rơle hiệu suất cao (RTBA) do General Electric ra mắt. Bảng mạch đầu cuối rơle được thiết kế như một bảng mở rộng tùy chọn để sử dụng trong các bộ truyền động công nghiệp hoặc tủ kích thích. Bảng mạch này tích hợp mười rơle và có thể cung cấp các chức năng mở rộng giao diện và điều khiển tín hiệu linh hoạt, giúp nó phù hợp với các hệ thống điều khiển và tự động hóa công nghiệp phức tạp.

Bảng mạch đầu cuối Rơle hỗ trợ nhiều cấu hình nguồn điện điều khiển và có khả năng tương thích cũng như độ tin cậy tuyệt vời. Bo mạch này được sử dụng rộng rãi trong các hệ thống điều khiển và truyền động GE khác nhau, nâng cao đáng kể khả năng logic điều khiển và đầu ra.

Đặc trưng

Tính linh hoạt cấu hình cao

Cuộn dây rơle có thể được cấp nguồn bằng nguồn điện bên trong (bảng LTB) hoặc nguồn điện bên ngoài, mang lại nhiều tùy chọn thiết kế.

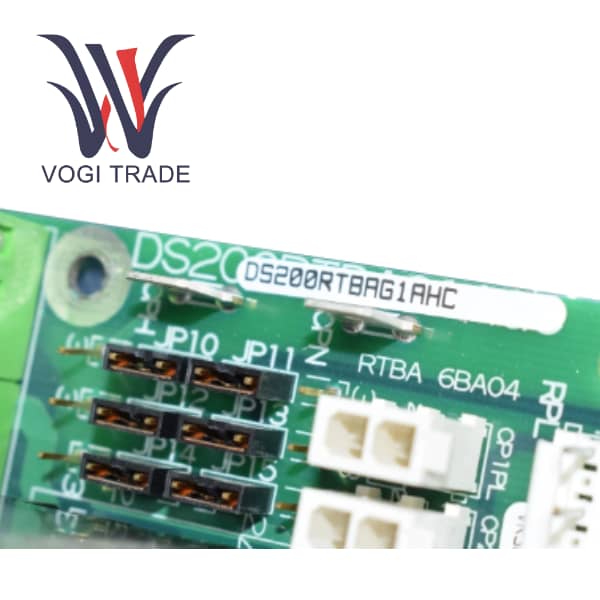

Bảng mạch đầu cuối rơle có thể được điều chỉnh cho phù hợp với nhiều logic điều khiển và yêu cầu cấp nguồn khác nhau thông qua Cài đặt bộ nhảy đa cấp (JP1-JP15).

Hiệu suất mạnh mẽ và đáng tin cậy

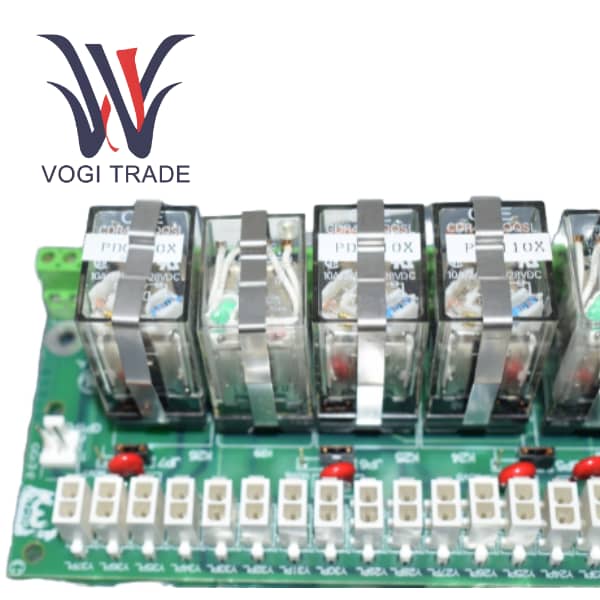

Tất cả I/O rơle đều được trang bị bộ bảo vệ biến trở oxit kim loại (MOV) để chống lại sự quá độ điện áp và đảm bảo tuổi thọ sử dụng

Mỗi nhóm rơle được trang bị đèn báo trạng thái LED tích hợp, tạo điều kiện phát hiện và bảo trì lỗi trực quan nhanh chóng.

Thiết kế mô-đun đơn giản hóa việc bảo trì

Rơle độc ​​lập áp dụng thiết kế cắm và kéo, cho phép thay thế nhanh chóng mà không cần thay đổi toàn bộ bảng mạch, giảm thiểu thời gian ngừng hoạt động ở mức tối đa.

Xóa số thiết bị đầu cuối và mô tả chi tiết về đầu nối giúp đơn giản hóa quá trình nối dây, gỡ lỗi và xử lý sự cố.

Khả năng tương thích theo kinh nghiệm

DS200RTBAG1AHC được thiết kế đặc biệt để tích hợp liền mạch với các hệ thống điều khiển và truyền động công nghiệp GE.

Nhiều phiên bản điện áp cuộn dây (DC 110V/24V, AC 115V) được cung cấp để đáp ứng các yêu cầu ứng dụng cụ thể.

Tăng cường bảo mật

Nó được ứng dụng như một bộ truyền động tần số thay đổi (VFD) trong hệ thống truyền động và điều khiển động cơ công nghiệp trong GE Mark V, Mark VI và các hệ thống truyền động khác, cung cấp đầu ra điều khiển phụ trợ. GE DS200RTBAG1A có thể khởi động/dừng quạt phụ và máy bơm nước hoặc hiển thị trạng thái biến tần (đang chạy, sẵn sàng, lỗi) tới PLC/HMI trung tâm.

Phạm vi ứng dụng

DS200RTBAG1AHC, với tính linh hoạt, phù hợp với nhiều ứng dụng quản lý năng lượng và điều khiển công nghiệp.

Nó được ứng dụng như một bộ truyền động tần số thay đổi (VFD) trong hệ thống truyền động và điều khiển động cơ công nghiệp trong GE Mark V, Mark VI và các hệ thống truyền động khác, cung cấp đầu ra điều khiển phụ trợ. GE DS200RTBAG1A có thể khởi động/dừng quạt phụ và máy bơm nước hoặc hiển thị trạng thái biến tần (đang chạy, sẵn sàng, lỗi) tới PLC/HMI trung tâm.

Về mặt điều khiển kích thích cho động cơ/máy phát điện lớn, nó cung cấp các chức năng điều khiển chính và khóa liên động trong hệ thống kích thích, chẳng hạn như ứng dụng từ trường và ngắt kết nối.

Tự động hóa quy trình và sản xuất

Trong quá trình điều khiển hệ thống băng tải, mối quan hệ lồng vào nhau giữa nhiều băng tải được quản lý. Việc bắt đầu và dừng của một băng tải phụ thuộc vào trạng thái hoạt động của băng tải khác.

Tự động hóa cơ khí

Thực hiện các khóa liên động an toàn và kiểm soát (chẳng hạn như bảo vệ kiểm soát truy cập và giám sát áp suất bôi trơn) trên máy móc sản xuất như máy ép phun, máy ép và thiết bị CNC.

DS200RTBAG1AHC cung cấp trình tự điều khiển đa cấp và giám sát tình trạng cho các hệ thống bơm hoặc nén phức tạp.

Xử lý vật liệu và công nghiệp nặng

Cuộn dây rơle có thể được cấp nguồn bằng nguồn điện bên trong (bảng LTB) hoặc nguồn điện bên ngoài, mang lại nhiều tùy chọn thiết kế.

Nó được áp dụng trong hệ thống truyền động băng tải có độ tin cậy cao của băng tải mỏ để đạt được sự giám sát cảnh báo khởi động, kiểm soát phanh và hệ thống an toàn kéo dây.

Sản xuất và phân phối điện

Cuộn dây rơle có thể được cấp nguồn bằng nguồn điện bên trong (bảng LTB) hoặc nguồn điện bên ngoài, mang lại nhiều tùy chọn thiết kế.

Công tắc chuyển tự động có thể cấu hình cung cấp logic điều khiển để chuyển đổi giữa nguồn điện chính và nguồn dự phòng.

Chức năng rơle cung cấp khả năng điều khiển máy cắt và chỉ báo trạng thái trong điều khiển thiết bị đóng cắt.

Tích hợp hệ thống và quản lý giao diện

Tín hiệu điều khiển điện áp thấp của PLC (chẳng hạn như 24V DC) và mạch điều khiển nhà máy điện áp cao (chẳng hạn như 115V AC) được chuyển đổi giao diện để đạt được sự chuyển đổi và cách ly mức tín hiệu.

Tín hiệu điều khiển được gửi bởi một bộ điều khiển duy nhất có thể được định tuyến qua bảng này để kích hoạt đồng thời nhiều mạch độc lập (ví dụ: một tín hiệu "lỗi" có thể kích hoạt cảnh báo, đèn báo và gửi tín hiệu đến PLC) để mở rộng đầu ra đa kênh.
