GE DS200PCCAG1ADB

GE DS200PCCAG1ADB Thương hiệu: GE
Mô tả: Thẻ kết nối nguồn
Tình trạng: Thương hiệu mới
Giấy chứng nhận: BÁO CÁO KIỂM TRA COO THƯ BẢO HÀNH
Bảo hành: 1 năm
Số lượng tồn kho: 10
Thời hạn thanh toán: T/T
Cảng vận chuyển: Hạ Môn
GE DS200PCCAG1ADB được thiết kế để hỗ trợ chuyển đổi, điều khiển và phân phối điện trong các hệ thống công nghiệp khác nhau. Thiết kế mạnh mẽ và độ tin cậy của nó khiến nó trở thành thành phần quan trọng trong việc quản lý năng lượng cho hệ thống tua-bin và các thiết bị công nghiệp khác.

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Sản xuất	GE
Số mô hình	DS200PCCAG1ADB
Số đặt hàng	DS200PCCAG1ADB
Danh mục	Mark V
nước xuất xứ	Hoa Kỳ
MÃ HS	85389091
Kích thước	19cm x 19cm x 4,5cm
Kích thước đóng gói	21cm x 21cm x 7cm
Cân nặng	1,8kg

Thông số kỹ thuật

Dải điện áp phần ứng DC	240 - 630 V DC (giá trị cụ thể được chọn qua jumper JP1/JP2)
Điện áp đầu vào AC	≤ 600 V RMS
Khung áp dụng	Trình điều khiển khung C, G
Bảng điện phù hợp	DCFB
Mạch đệm	Bộ đệm AC và DC
Đầu nối chính	• 1FPL-6FPL, 1RPL-6RPL: Tín hiệu xung cổng xuất ra cầu SCR • 5PL: Giao tiếp với board cấp nguồn DCFB, nhận tín hiệu điều khiển và nguồn điện +24V.

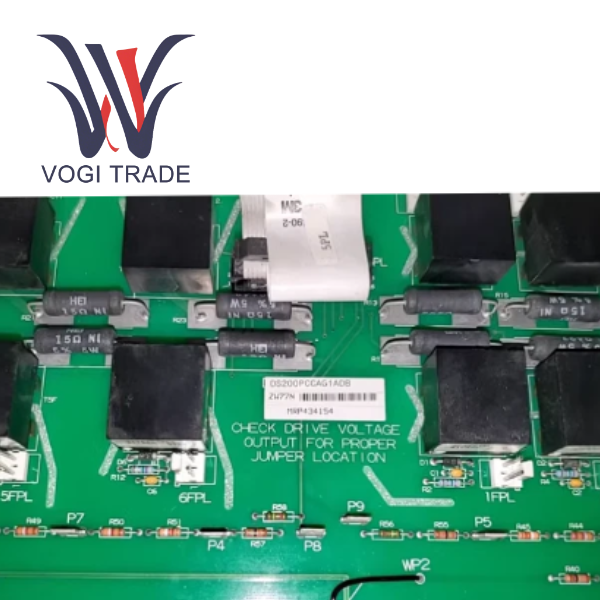

Bộ nhảy có thể cấu hình	• JP1, JP2: Dùng để thiết lập tỷ lệ suy giảm phản hồi điện áp DC phù hợp với điện áp hệ thống. • WP3, WP4: Dùng để chọn xem mạng tụ đệm và kênh phản hồi điện áp có được kết nối với cùng một nút của cầu nguồn hay không.

Chi tiết sản phẩm

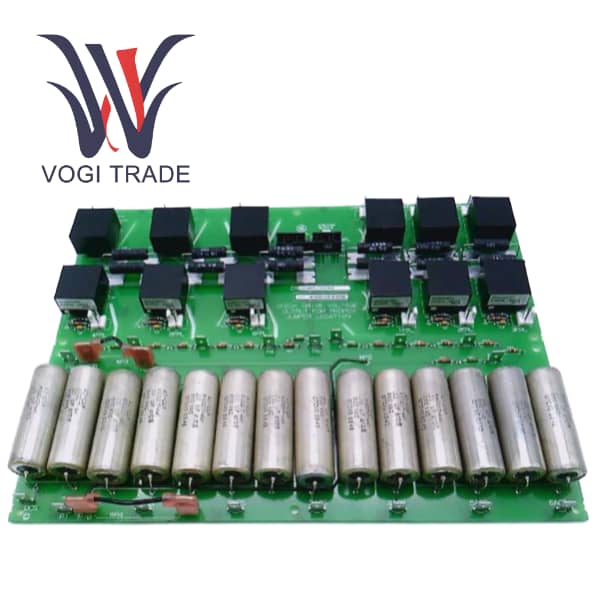

DS200PCCAG1ADB là mẫu cụ thể trong dòng thẻ kết nối nguồn DS200PCCA do GE Industrial Control Systems sản xuất. Card này đóng vai trò giao tiếp quan trọng trong hệ thống truyền động DC, kết nối mạch điều khiển của driver (như board nguồn DCFB) với cầu nguồn thyristor (SCR).

Chức năng cốt lõi của nó là cung cấp tín hiệu xung truyền động cổng cách ly đến thyristor thông qua biến áp xung trên bo mạch, kiểm soát chính xác trạng thái dẫn của cầu điện. Ngoài ra, card này còn tích hợp kênh phản hồi điện áp và mạch đệm, có thể theo dõi điện áp phần ứng và triệt tiêu các xung điện áp, nhiễu trong mạch để đảm bảo hệ thống hoạt động ổn định.

Phạm vi ứng dụng

Nếu người dùng đang cung cấp các thiết bị đầu vào tương tự, hãy kết nối chúng bằng cáp có vỏ bọc với các đầu cuối đầu vào tương tự được đánh dấu tương ứng để tránh nhiễu điện từ. Sử dụng GE DS200PCCAG1ACB cho các thiết bị đầu vào và đầu ra kỹ thuật số, phân cực chặt chẽ và kết nối chặt chẽ chúng với các cổng I/O kỹ thuật số thích hợp.

Sử dụng phần mềm cấu hình GE cụ thể Với Giao diện người dùng đồ họa (GUI), người dùng có thể mô tả tín hiệu đầu vào/đầu ra, hiệu chỉnh đầu vào analog hoặc xác định cấu hình liên lạc như IP và giao thức mạng. Người dùng cũng có thể điều chỉnh các thuật toán điều khiển theo quy trình công nghiệp của mình.

Lĩnh vực ứng dụng

Máy móc hạng nặng

Thiết bị cán và gia công kim loại

Bảng điện phù hợp

Máy móc giấy

Các ứng dụng công nghiệp khác yêu cầu điều khiển tốc độ DC hiệu suất cao.

Thẻ nóng: GE, DS200PCCAG1ADB, Thẻ kết nối nguồn
