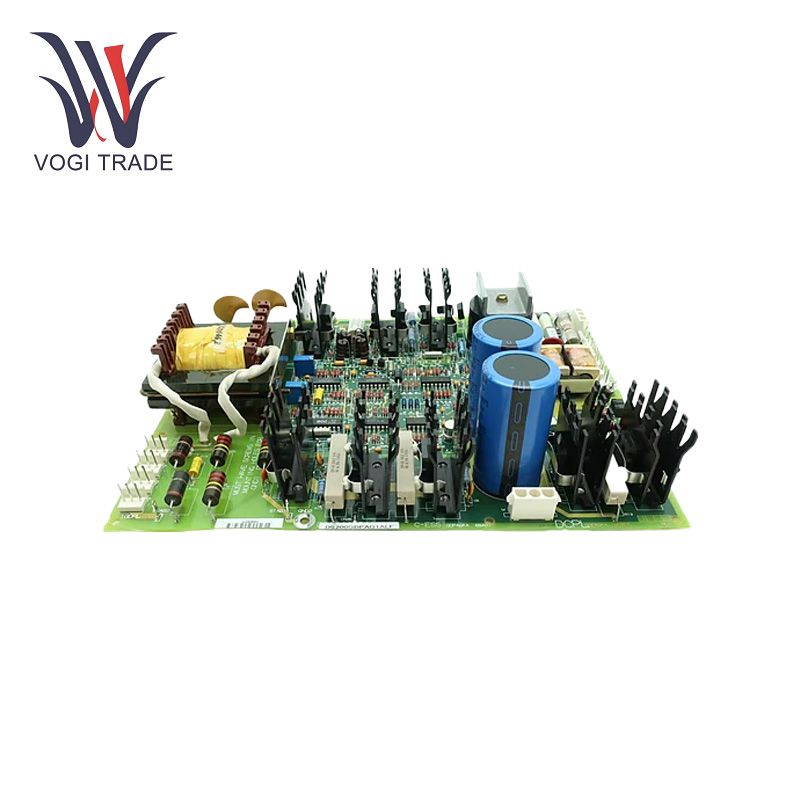

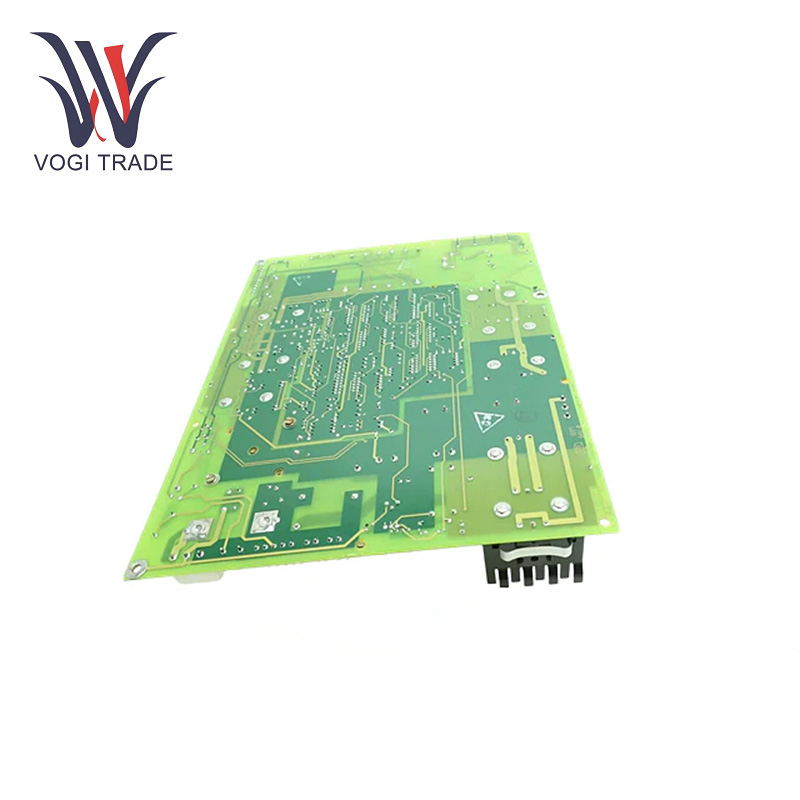

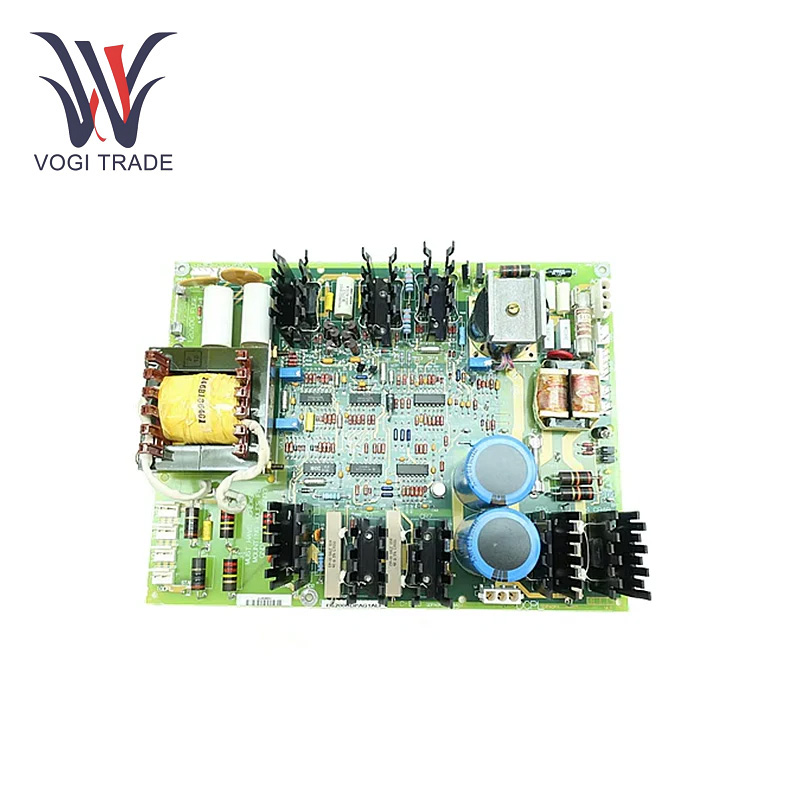

GE DS200GDPAG1ALF

Thông số kỹ thuật

Dải điện áp đầu vào: AC 80-132V .

Công suất đầu ra: 600-700W.

Tần số biến tần: 27kHz.

Phạm vi nhiệt độ hoạt động: 0°C đến 60°C.

Điểm kiểm tra: Cung cấp nhiều điểm kiểm tra TP để dễ dàng khắc phục sự cố và gỡ lỗi.

Đầu nối: Bao gồm hai đầu nối cố định và bốn đầu nối GX PL. Các đầu nối đâm có thể được sử dụng làm tấm chắn nối đất và làm đầu vào cho bảng nối đa năng của thành phần điều khiển; đầu nối GX PL được sử dụng để kết nối các thiết bị hoặc linh kiện khác.

Đặc điểm chức năng

ACó thểd Khả năng đầu vào DC: Sự hỗ trợ của GE DS200GDPAG1ALF cho đầu vào AC và DC cho phép nó được tích hợp vào các kiến ​​trúc cung cấp điện công nghiệp đa dạng.

Chuyển đổi năng lượng hiệu quả: Thiết bị hoạt động ở tần số cao 27 kHZ, cho phép chuyển đổi năng lượng hiệu quả, nhờ đó đạt được công suất đầu ra ổn định với sự có mặt của bộ điều khiển Buck và bộ chỉnh lưu đầu vào.

Nhiều mạch bảo vệ: GE DS200GDPAG1ALF có nhiều mạch bảo vệ như mạch quá dòng biến tần, mạch điều chỉnh quá dòng, mạch quá áp P80, mạch điều khiển điện áp dưới điện áp, mạch tín hiệu chạy CVOK. Các mạch này bảo vệ bo mạch khỏi các tình trạng lỗi khác nhau và góp phần nâng cao độ tin cậy cũng như độ bền của bo mạch.

Phương pháp thực hiện

Cài đặt: GE DS200GDPAG1ALF có thể được gắn trên tấm gắn ổ đĩa hoặc vào tủ ổ đĩa.

Kết nối nguồn: Kết nối nguồn điện với các đầu nối tương ứng trên bo mạch. Đảm bảo rằng các đầu nối đã được khóa. Sử dụng cáp nguồn AC, kết nối với các đầu nối đầu vào AC. Đối với đầu vào DC, hãy kết nối cáp nguồn DC với các đầu cuối tương ứng.

Nối đất:Để đảm bảo sự an toàn và hoạt động bình thường của các bo mạch, hãy nối đất bằng 3 vít lắp GND1, GND2, GND3.

Cấu hình và giám sát: Nếu có thể, hãy định cấu hình bo mạch bằng phần mềm hoặc giao diện cấu hình của hệ thống. Trong khi vận hành, hãy thường xuyên kiểm tra các đèn LED để quan sát trạng thái của bo mạch. Nếu bạn phát hiện ra bất kỳ tình huống bất thường nào, hãy thực hành gỡ lỗi cho phù hợp.

Lĩnh vực ứng dụng

Điều khiển phụ trợ tuabin hơi: GE DS200GDPAG1ALF được sử dụng để điều khiển việc cung cấp điện và xử lý tín hiệu của thiết bị liên quan đến phát điện tua bin hơi nước. Nó đặc biệt kiểm soát việc quản lý nguồn điện và điều khiển xử lý tín hiệu cho các thiết bị phụ trợ của tuabin hơi, bao gồm bơm dầu bôi trơn và bơm ngưng tụ. Kết hợp điều này với việc kiểm soát nhiều chế độ vận hành khác nhau để đáp ứng khả năng vận hành hiệu quả của thiết bị trong quy trình xử lý, từ đó đảm bảo toàn bộ máy đạt được yêu cầu chức năng của nó.

Hệ thống điện nền tảng ngoài khơi: Hệ thống cấp điện trên giàn khoan ngoài khơi rất phức tạp và cần thiết. Nó có nhiều ứng dụng rộng rãi như điều khiển các bộ máy phát điện của giàn. Nó điều khiển chính xác các máy phát điện hứng khởi trước sự thay đổi về yêu cầu nguồn điện của các phần cứng khác nhau trong từng giai đoạn. Mô-đun này cho phép đầu ra của máy phát điện phản ứng đủ nhanh khi thiết bị khoan khởi động hoặc dừng, khi đó nhu cầu điện năng sẽ tăng đột biến.

Tự động hóa công nghiệp: Đối với các ngành sử dụng nguồn điện và chuyển đổi năng lượng tần số cao và đáng tin cậy, GE DS200GDPAG1ALF có thể được áp dụng cho các hệ thống điều khiển nguồn, bộ truyền động và các thiết bị điện khác, cung cấp nguồn điện ổn định và đáng tin cậy để hệ thống tự động hóa hoạt động bình thường.
