GE DS200GDPAG1AHE

Thương hiệu: GE
Mô tả: DS200GDPAG1AHE
Tình trạng: Thương hiệu mới
Giấy chứng nhận: THƯ BẢO HÀNH BÁO CÁO KIỂM TRA COO
Bảo hành: 1 năm
Số lượng tồn kho: 1
Thời hạn thanh toán: T/T
Cảng vận chuyển: Hạ Môn

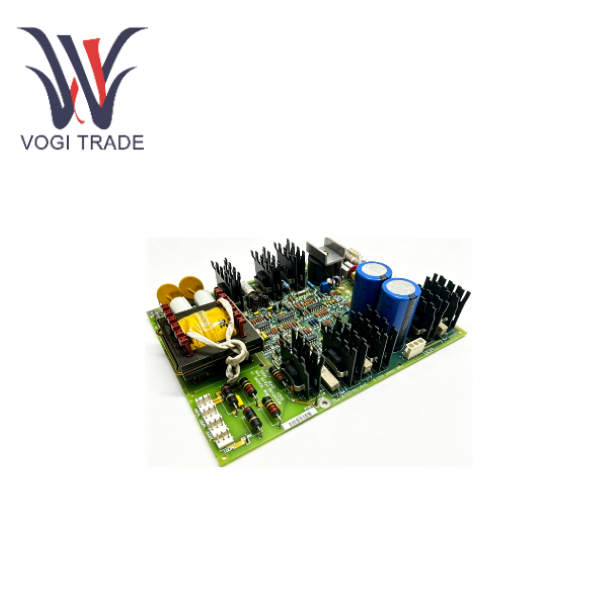

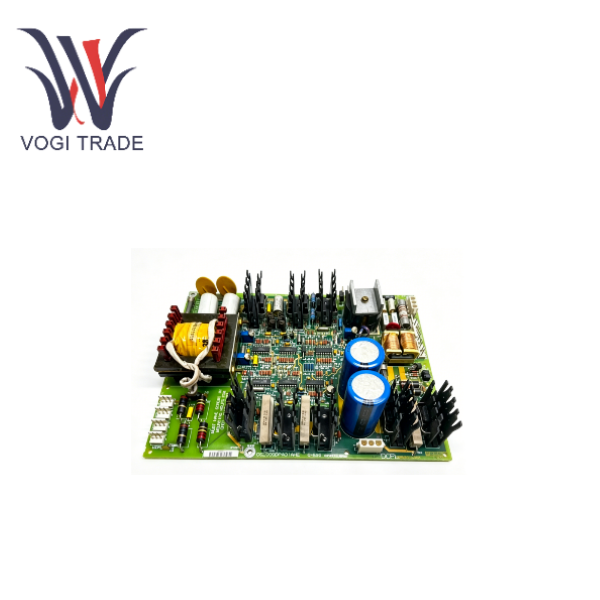

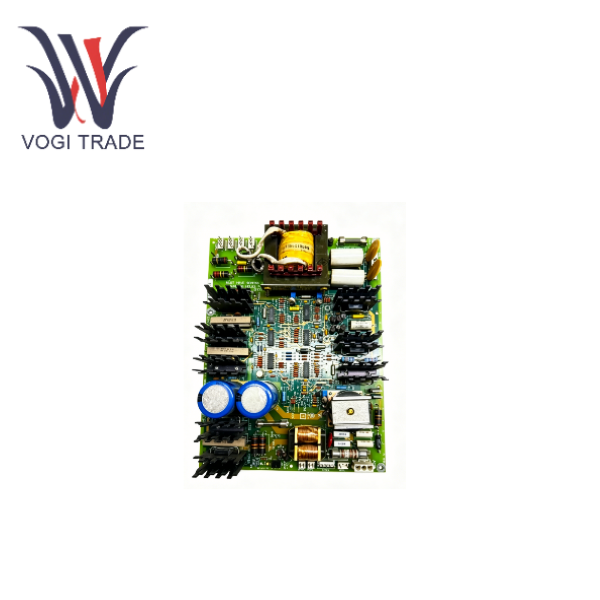

DS200GDPAG1AHE là bảng nguồn tần số cao 700W dành cho hệ thống GE Speedtronic Mark V, cung cấp nhiều nguồn điện cách ly cho hệ thống kích thích và điều khiển tuabin khí/tua bin hơi nước

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	GE
Số mô hình	DS200GDPAG1AHE
Số đặt hàng	DS200GDPAG1AHE
Danh mục	Mark V
nước xuất xứ	Hoa Kỳ
MÃ HS	7326909000
Kích thước	178×330×160mm
Cân nặng	0,8 kg

Tổng quan về sản phẩm

DS200GDPAG1AHE là bảng cung cấp điện tần số cao được General Electric (GE) phát triển cho dòng hệ thống điều khiển tuabin khí Mark V Speedtronic, đóng vai trò là thành phần quan trọng trong dòng Mark V.

Trong hệ thống điều khiển Mark V, bo mạch này đóng vai trò then chốt trong việc chuyển đổi và phân phối điện năng. Nó chấp nhận nguồn điện đầu vào phạm vi rộng 80–132 VAC hoặc 105–140 VDC; sử dụng bộ biến tần bán cộng hưởng 27 kHz bên trong và mạch điều chỉnh điện áp, nó chuyển đổi đầu vào này thành nguồn điều khiển 120 VDC, nguồn đầu ra 50 VAC và nguồn điện phụ trợ, từ đó cung cấp năng lượng vận hành cho các thành phần hệ thống như trình điều khiển cổng IGBT và rơle. Bo mạch có khả năng cung cấp công suất đầu ra 600–700 W và—với tất cả các đầu vào đều được cách ly về điện—nó có khả năng chống nhiễu hiệu quả do tăng đột biến điện áp và gián đoạn nguồn điện.

Thuận lợi

DS200GDPAG1AHE là bo mạch nguồn tần số cao 700W dành cho hệ thống GE Mark V.

Ưu điểm của nó nằm ở khả năng tương thích đầu vào rộng, cách ly và chống nhiễu, độ ổn định công suất cao, bảo trì và chẩn đoán dễ dàng cũng như độ tin cậy cấp công nghiệp. Ưu điểm cốt lõi: Khả năng tương thích đầu vào cực rộng, hỗ trợ đầu vào kép AC/DC 80-132VAC hoặc 105-140VDC, phù hợp với nhiều tình huống cung cấp điện khác nhau ở các khu công nghiệp như nhà máy điện, với khả năng tương thích mạnh mẽ. Tất cả các đầu vào đều được cách ly về điện để triệt tiêu các xung điện áp, đột biến và dao động của lưới điện, bảo vệ các thẻ kích thích, ổ đĩa và điều khiển tiếp theo, khiến nó phù hợp với môi trường điện từ khắc nghiệt. Công suất cao tần số cao ổn định Công suất 700W, biến tần tần số cao 27kHz, nguồn điện điều khiển đầu ra 120VDC/50VAC, khả năng tải mạnh, gợn sóng nhỏ, điều khiển nhiệt độ ổn định. Bảo vệ hoàn hảo, chẩn đoán dễ dàng tích hợp bảo vệ quá áp, quá dòng và ngắn mạch; Nó được trang bị 4 kênh LED và 2 đèn neon trên bo mạch, giúp cho nguồn điện hoặc trạng thái lỗi khác được rõ ràng trong nháy mắt và cho phép nhanh chóng xác định vị trí sự cố. Độ tin cậy cao cấp công nghiệp được thiết kế đặc biệt cho các hệ thống kích thích và điều khiển tua bin khí và tua bin hơi nước Mark V, với khả năng vận hành ở nhiệt độ rộng và tuổi thọ dài, hỗ trợ hoạt động liên tục lâu dài của các bộ phận quan trọng.

Thiết kế thẻ bo mạch tiêu chuẩn cắm vào là chạy và dễ bảo trì tương thích và có thể hoán đổi với DS200GDPAG1A cùng dòng. Phụ tùng thay thế rất phổ biến và có thể thay thế nhanh chóng, giảm thời gian ngừng hoạt động và chi phí tồn kho.

Nguyên tắc ứng dụng

1. Kịch bản ứng dụng cốt lõi: Hệ thống điều khiển tuabin khí DS200GDPAG1AHE là một trong những thành phần cốt lõi của dòng Speedtronic Mark V của General Electric. Ứng dụng thực tế và quan trọng nhất của nó là được lắp đặt trong các hệ thống điều khiển điện-thủy lực của tua bin khí và tua bin hơi, đóng vai trò là thẻ bo mạch I/O cốt lõi để đảm bảo tua bin vận hành an toàn và ổn định.

2. Các chức năng cụ thể và xử lý tín hiệu trong Ứng dụng thực tế: Trong tủ điều khiển tuabin thực tế, card bo mạch này đóng vai trò là “bộ dịch tín hiệu” và “bộ điều chỉnh”. Nó chịu trách nhiệm mở rộng và điều chỉnh số lượng lớn tín hiệu tương tự được đọc bởi các bo mạch đầu cuối được cài đặt trên lõi I/O (R1, R2 và R3). Các tín hiệu thực tế được xử lý cụ thể bao gồm: Giám sát trạng thái và vị trí tới hạn: Xử lý LVDT, hoặc đầu vào biến áp vi sai biến thiên tuyến tính, để giám sát vị trí chính xác của van hoặc bộ truyền động; Xử lý đầu vào rung và theo dõi các điều kiện rung cơ học trong quá trình vận hành tuabin. Giám sát nhiệt độ và áp suất: Nhận và xử lý đầu vào cặp nhiệt điện, cũng như đầu vào analog 4-20mA, chẳng hạn như tín hiệu áp suất dòng nhiên liệu và tín hiệu phát hiện tình trạng ngừng hoạt động của máy nén. Điều khiển truyền động và đầu ra: Chịu trách nhiệm kiểm soát đầu ra của van servo, đầu ra trình điều khiển rơle và đầu vào xung, v.v.

3. Ứng dụng giao tiếp và tương tác hệ thống Trong kiến trúc bên trong của hệ thống điều khiển, DS200GDPAG1AHE cũng đóng vai trò là cầu nối dữ liệu: Truyền dữ liệu lõi: Thông qua đầu nối 3PL, các tín hiệu đã điều chế được ghi vào bảng STCA và sau đó được truyền đến bus lõi. Tương tác tín hiệu máy phát và đường dây: Thông qua đầu nối JE, nó giao tiếp với bo mạch TCQC, chịu trách nhiệm gửi và nhận các tín hiệu liên quan từ máy phát và đường dây.
