GE DS200GDPAG1AGD

Thông số kỹ thuật

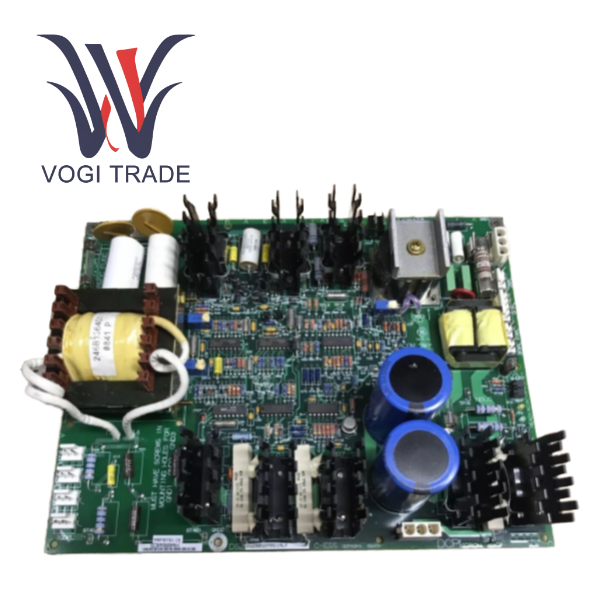

DS200GDPAG1AGD là bảng mạch in chính (PWB) trong dòng hệ thống truyền động xoay chiều trung thế (GE) Innovation ™ của General Electric. Bảng mạch này, với tư cách là một thành phần của mô-đun nguồn trong tủ điều khiển, có nhiệm vụ chính là cung cấp nguồn điện ổn định và đáng tin cậy cho hệ thống điều khiển của bộ điều khiển.

Chức năng chính

Quản lý và phân phối điện GE DS200GDPAG1A. Cung cấp nguồn điện DC hoặc AC cần thiết cho các bảng mạch và mô-đun khác bên trong tủ điều khiển.

Độ ổn định của hệ thống GE là đáng tin cậy và có thể đảm bảo cung cấp điện ổn định cho các thành phần chính như logic điều khiển ổ đĩa, mô-đun I/O và giao diện truyền thông.

Về mặt bảo vệ lỗi, có thể cung cấp các cơ chế bảo vệ quá dòng và quá áp để nâng cao độ tin cậy của hệ thống.

Kịch bản ứng dụng

Bảng điều khiển này được sử dụng rộng rãi trong bộ truyền động xoay chiều trung thế không tái tạo 2300V, 18 xung của GE Innovation và phù hợp với các tình huống ứng dụng công nghiệp sau:

Kiểm soát tốc độ quạt và máy bơm

Hệ thống truyền động máy móc hạng nặng như máy nén và băng tải

Cung cấp nguồn điện làm việc cho các board điều khiển khác nhau trong tủ điều khiển (Rack)

Độ tin cậy cao của GE DS200GDPAG1AGD được thể hiện qua việc sử dụng các linh kiện cấp công nghiệp, khiến nó phù hợp với môi trường công nghiệp khắc nghiệt.

Thiết kế mô-đun giúp cho việc lắp đặt, thay thế và bảo trì trở nên thuận tiện.

Khả năng tương thích mạnh mẽ của hệ thống GE được tích hợp liền mạch với loạt hệ thống điều khiển truyền động cải tiến.

Các tiêu chuẩn của bo mạch này tuân thủ các thông số kỹ thuật thiết kế nội bộ của GE và các tiêu chuẩn an toàn ngành.

Các bộ phận lắp ráp “linh tinh” trong tủ điều khiển

Thuận lợi

Là một bo mạch chức năng được thiết kế độc lập bởi GE, DS200GDPAG1AGD hoàn toàn tương thích với kiến ​​trúc phần cứng và hệ thống phần mềm của dòng ổ đĩa cải tiến, đảm bảo độ tin cậy cao và hiệu suất tối ưu của toàn bộ hệ thống.

Sách hướng dẫn nhấn mạnh rằng trình điều khiển này có thể hoạt động ổn định trong môi trường công nghiệp khắc nghiệt (chẳng hạn như nhiệt độ hoạt động 0-40°C và độ ẩm 5-95%). Là mô-đun nguồn cốt lõi, bo mạch GDPA sử dụng các thành phần và thiết kế cấp công nghiệp để đảm bảo hoạt động lâu dài mà không gặp sự cố. Chức năng "Ride-Thru" được trang bị trên DS200GDPAG1AGD cho biết khả năng chịu được tình trạng mất điện tạm thời, từ đó nâng cao tính khả dụng của toàn bộ hệ thống.

Thẻ bảng thông qua một thiết kế mô-đun. Người vận hành có thể nhanh chóng thay thế các bộ phận bằng cách tham khảo quy trình chi tiết trong Chương Năm, "Hướng dẫn thay thế bộ phận". Quá trình này bao gồm các bước như bảo vệ tĩnh điện, ngắt kết nối và nới lỏng các ốc vít, giúp giảm thời gian ngừng hoạt động một cách hiệu quả.

Điều bất lợi

DS200GDPAG1AGD được ra mắt vào năm 1997. Mặc dù thiết bị công nghiệp có độ ổn định lâu dài nhưng công nghệ cung cấp điện được đại diện bởi card bo mạch này (chẳng hạn như hiệu suất, mật độ nguồn, thiết kế tản nhiệt, v.v.) có thể không còn tốt bằng các sản phẩm bộ nguồn mới nhất hiện nay.

Cấu hình, chẩn đoán và bảo trì đòi hỏi kiến ​​thức sâu sắc về sản phẩm, điều mà người bình thường khó có thể xử lý được. Người dùng phụ thuộc nhiều vào tài liệu kỹ thuật do GE cung cấp (chẳng hạn như sổ tay hướng dẫn này) và các dịch vụ hỗ trợ kỹ thuật của nhà máy (để biết thông tin liên hệ, vui lòng tham khảo phần 1-5 của sổ tay hướng dẫn này).
