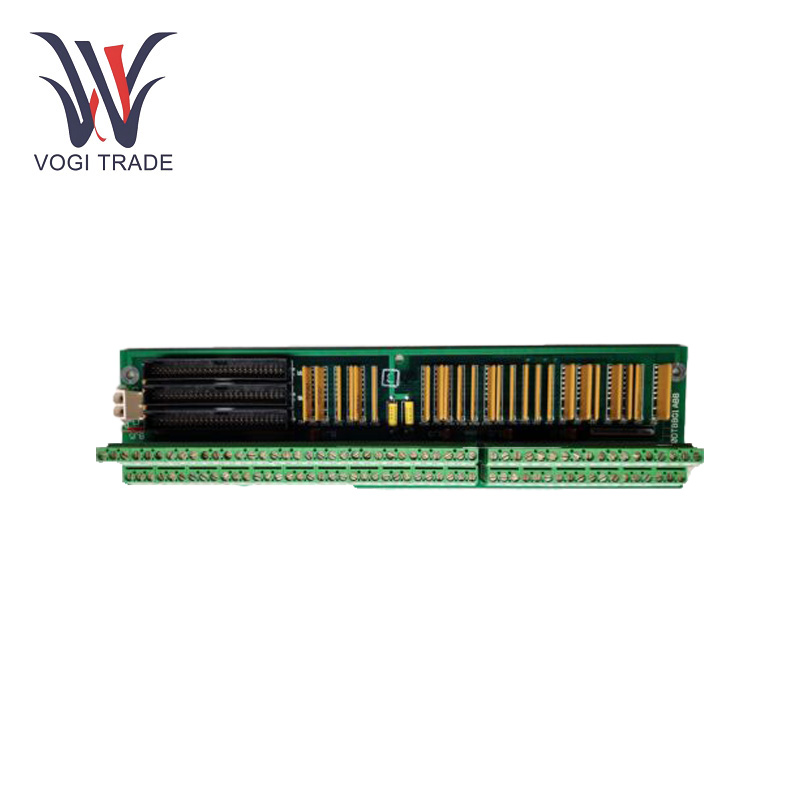

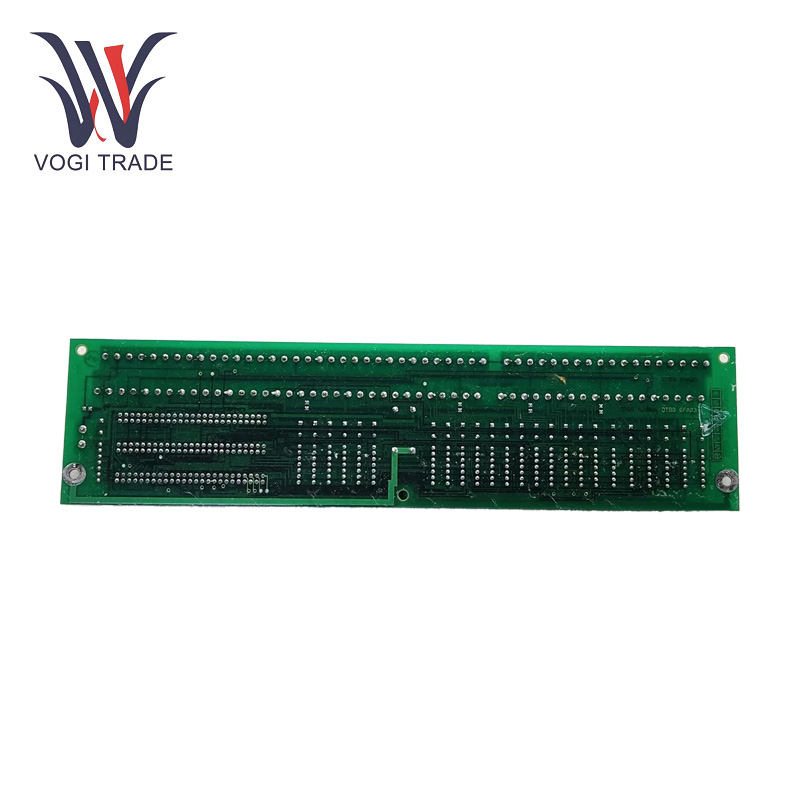

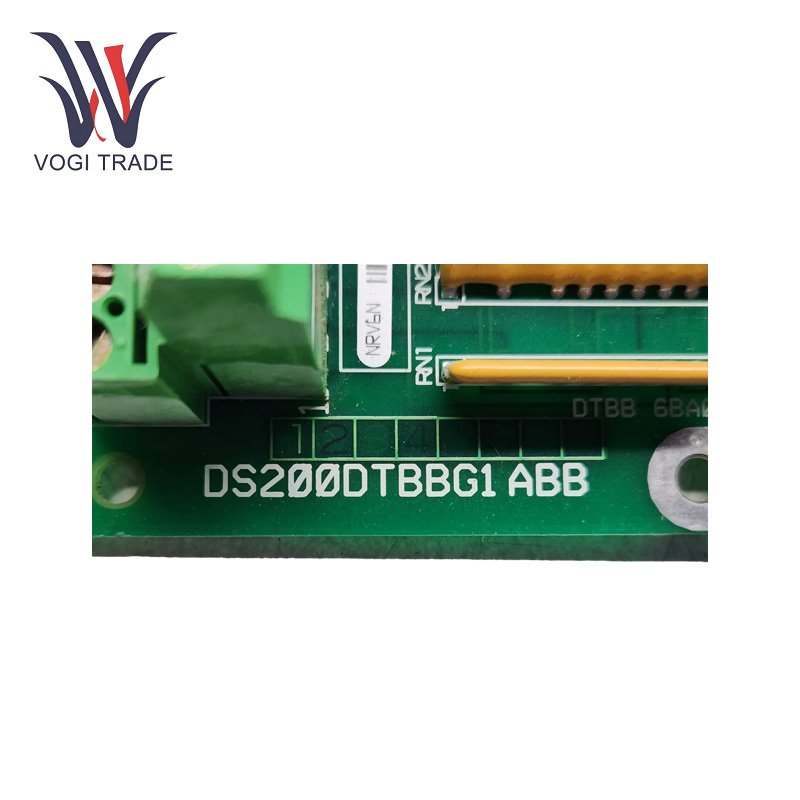

GE DS200DTBBG1ABB

Thông số kỹ thuật

Dải điện áp đầu vào: 24V DC đến 125V DC.

Phạm vi nhiệt độ hoạt động: - 30°C đến 65°C.

Phạm vi nhiệt độ lưu trữ: -40°C đến 85°C .

Khối thiết bị đầu cuối: 2, mỗi khối đầu cuối có thể chứa tối đa 95 đường tín hiệu, có thể quản lý đường dây một cách hiệu quả.

Đầu nối: Có ba đầu nối 50 chân để dễ dàng kết nối với các thành phần hệ thống khác và chúng cũng được trang bị đầu nối lưỡi lê và dây nối.

Đặc điểm chức năng

Chấm dứt tín hiệu số: GE DS200DTBBG1ABB đóng vai trò là điểm cuối cho đầu vào tiếp xúc kỹ thuật số 47-96, cung cấp các điểm kết nối dành riêng cho tín hiệu đầu vào kỹ thuật số cụ thể, đảm bảo truyền tín hiệu kỹ thuật số chính xác và đáng tin cậy giữa các thiết bị hiện trường và hệ thống điều khiển.

Gắn đường ray DIN: GE DS200DTBBG1ABB được thiết kế để kết nối với đường ray DIN, cho phép lắp đặt và tháo dỡ thuận tiện. Nó có thể được xếp chồng lên nhau theo chiều dọc trên thanh ray DIN để tiết kiệm không gian tủ và nếu cần, hai bảng DSVO có thể được liên kết với VSVO.

Kết nối đa năng: Khối đầu cuối kép và nhiều đầu nối của GE DS200DTBBG1ABB cung cấp các tùy chọn kết nối linh hoạt và quản lý dây hiệu quả, cho phép tích hợp liền mạch với các thành phần hệ thống khác như cảm biến, bộ truyền động và bộ điều khiển.

Cấu hình bảng: Trên DSVOH1B, điện trở cuộn dây van servo dao động từ 22W đến 1.000W và dòng điện cuộn dây yêu cầu có thể được chọn thông qua các nút nhảy JP1 và JP2.

Khắc phục sự cố

Lỗi truyền tín hiệu：Khi phát sinh vấn đề truyền tín hiệu với GE DS200DTBBG1ABB, người dùng nên phân tích các trục xung. Đảm bảo cáp tín hiệu được kết nối phù hợp và không bị hỏng. Đo và kiểm tra mức tín hiệu ở cổng đầu vào và đầu ra bằng đồng hồ vạn năng hoặc máy hiện sóng nếu tín hiệu ở phạm vi bình thường. Trong trường hợp tín hiệu bình thường, hãy kiểm tra các thiết bị tương ứng và các mạch được kết nối vào giao diện.

Các vấn đề về hội đồng quản trị: Nếu bản thân bo mạch có vấn đề, hãy kiểm tra xem có dấu hiệu hư hỏng nào không (các bộ phận bị cháy, đầu nối lỏng, dấu vết bị hỏng, v.v.). Bất cứ khi nào có thể, hãy sử dụng các công cụ hoặc phần mềm chẩn đoán để tiến hành kiểm tra kỹ lưỡng các chức năng và trạng thái của bo mạch. Thay bo mạch mới nếu nó bị lỗi.

Lĩnh vực ứng dụng

Điều khiển tuabin và máy phát điện:GE DS200DTBBG1ABB đóng vai trò quan trọng trong hệ thống điều khiển GE Speedtronic Mark VI để đảm bảo kết nối tín hiệu hiệu quả giữa các bộ phận trong quy trình điều khiển tuabin và máy phát điện.

Tự động hóa ngành: Trong nhiều hệ thống tự động hóa công nghiệp, nó được sử dụng để kết nối các cảm biến, bộ truyền động và các thiết bị điều khiển khác nhằm đạt được khả năng thu thập dữ liệu, xử lý tín hiệu và điều khiển thiết bị theo thời gian thực, nhằm cải thiện mức độ tự động hóa và hiệu quả sản xuất của dây chuyền sản xuất .

Nhà máy điện: GE DS200DTBBG1ABB có thể được sử dụng rộng rãi trong hệ thống điều khiển của nhà máy điện để giám sát và điều khiển hoạt động của nhiều thiết bị khác nhau như nồi hơi, tua bin và máy phát điện, đảm bảo thiết bị phát điện hoạt động ổn định và chuyển đổi năng lượng hiệu quả.
