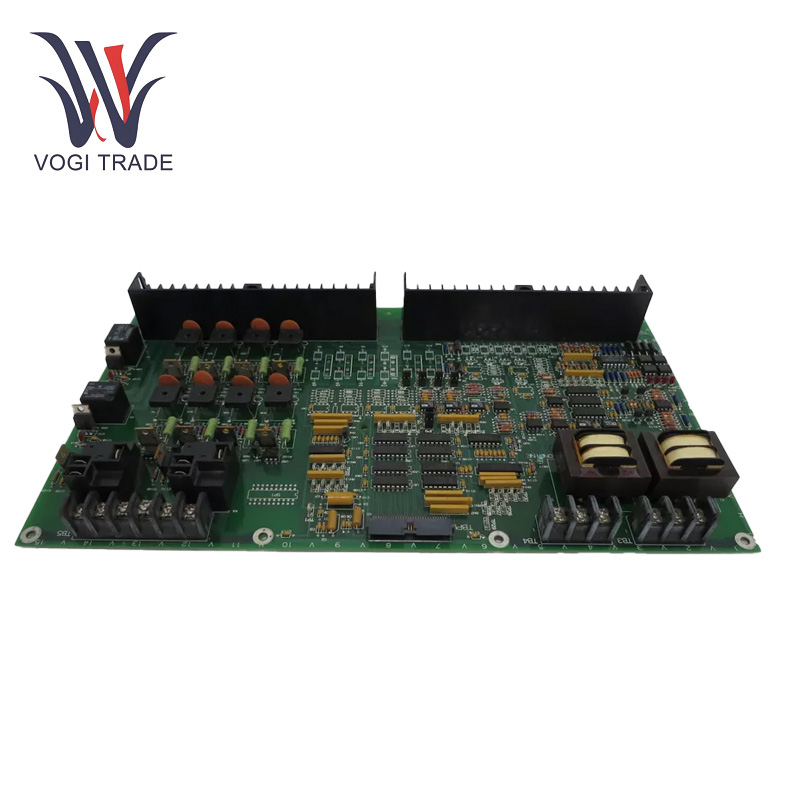

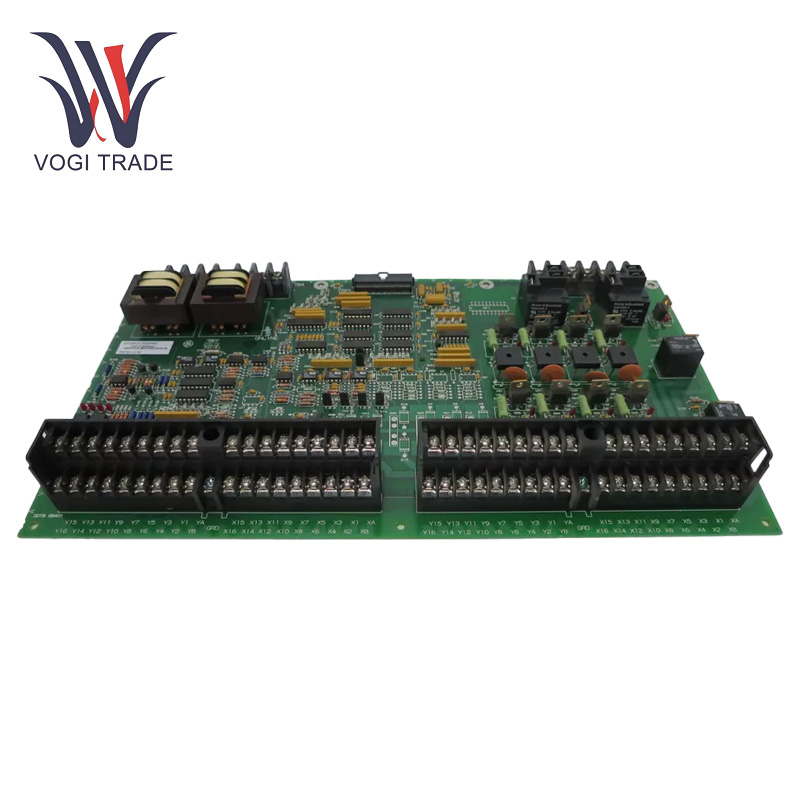

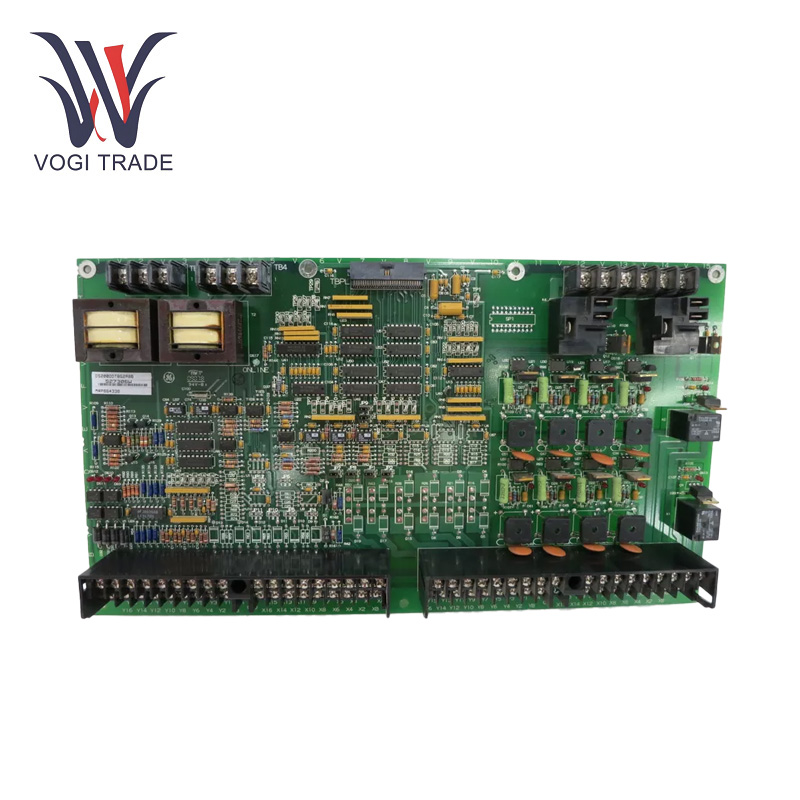

GE DS200DDTBG2ABB

Tham số vận hành

Thông số điện áp: Nó có thể đáp ứng với 24 - 250 VDC / 24 - 230 VAC ở 60 Hz, hoặc 125 - 230 VAC ở 50 Hz.

Đầu vào AC điện áp cao: 2

Đầu vào tín hiệu hiện tại cao: 6

Đầu vào tín hiệu hiện tại thấp: 3

4-20 Ma đầu vào vòng lặp hiện tại: Tối đa 2

Đầu vào điện áp không được xác nhận: Có sẵn

Đầu ra tương tự đệm: 4

4-20 Ma hiện tại oUtpputs: 2

Đầu vào kỹ thuật số/đầu ra: 16

Thông số điện áp: Nó có thể đáp ứng với 24 - 250 VDC / 24 - 230 VAC ở 60 Hz, hoặc 125 - 230 VAC ở 50 Hz.

Phạm vi nhiệt độ:là 0 đến 50 ºC.

Chức năng sản phẩm

Quản lý tín hiệu I/O.: GE DS200DDTBG2ABB là một bảng thiết bị đầu cuối biến tần biến tần chuyển đổi tải trọng của các dây cáp ruy băng kết nối mật độ cao để kết nối một số mô hình khác có nghĩa là đây là một thành công lớn. Điều này cho phép các liên kết di chuyển bất kỳ loại tín hiệu đầu vào và đầu ra nào từ thành phần này sang thành phần khác trong hệ thống điều khiển. Nó cũng kết nối với bảng tùy chọn tương tự DS200ADMA - với - Digital trong hệ thống điều khiển LS2100 cho các tín hiệu I/O phụ trợ.

Điều hòa và cách ly tín hiệu: Các thang đo, bộ đệm, điều kiện và các tín hiệu của GE DS200DDTBG2ABB. Điều này rất hữu ích vì nó dịch tín hiệu cấp hệ thống môi trường thành một định dạng có thể được hiểu bởi DSP hệ thống. Trong môi trường công nghiệp, ví dụ, các tín hiệu tương tự được tạo ra bởi các cảm biến khác nhau trước tiên sẽ yêu cầu điều hòa tương tự trước khi chúng có thể được xử lý bởi các bộ phận kỹ thuật số.

Nhiều INPUT và các loại đầu ra: 31 Đầu vào kỹ thuật số và 33 đầu ra kỹ thuật số, 8 đầu ra tương tự đầu vào kỹ thuật số có thể chấp nhận tín hiệu nhị phân -tín hiệu trạng thái từ các công tắc hoặc cảm biến, và đầu ra kỹ thuật số có thể điều khiển rơle và kết nối solenoids.device thường khá dễ dàng. 8 Đầu ra tương tự được sử dụng để cung cấp các tín hiệu thay đổi liên tục để điều khiển bộ truyền động hoặc để theo dõi các cảm biến loại tương tự.

Cài đặt

Trình kết nối - Kết nối dựa trên:GE DS200DDTBG2ABB có sáu đầu nối có chức năng và phương thức kết nối khác nhau. 60 - PIN CAO CAO - Đầu nối cáp ruy băng mật độ TB5 là dải đầu cuối 6 - và kẹp các đầu nối TB3 và TB4 là các dải và kẹp đầu cuối vị trí. Các đầu nối loại thiết bị đầu cuối này rất tiện dụng để tạo kết nối dây hoặc kết nối với các bộ phận khác có thể điều chỉnh được có thể được kẹp tại chỗ. Do đó, các đầu nối TB1 và ​​TB2 là các đầu nối hàng đôi 36 - vị trí, do đó, nó đạt được một lượng lớn tín hiệu cho một số hệ thống con nhất định.

Ghi chú gắn kết: GE DS200DDTBG2ABB được dự định để gắn vào mặt sau của bảng điều khiển công nghiệp tiêu chuẩn. Có khả năng thành phần có các lỗ lắp, khe hoặc các tính năng tương tự cho phép nó được gắn an toàn vào bảng điều khiển bằng ốc vít hoặc các ốc vít phù hợp khác. Điều này là hiệu ứng mà bảng ổn định và không dễ bị hư hại trong quá trình hoạt động do lắp không đúng.

Phạm vi ứng dụng

Hệ thống kiểm soát công nghiệp: Chủ yếu được sử dụng trong các hệ thống điều khiển khởi động tĩnh LS2100 Một phần của hệ thống GE Mark V. Các hệ thống điều khiển riêng lẻ này được phổ biến rộng rãi trong các thiết lập công nghiệp các nhà máy điện, nhà máy lọc dầu, các cơ sở sản xuất quy mô lớn. Để xử lý hoạt động của động cơ điện, máy phát điện và thiết bị điện cao khác.

Hệ thống tự động hóa: GE DS200DDTBG2ABB có thể được sử dụng để giao tiếp với các cảm biến, bộ truyền động và bộ điều khiển khác khác nhau để tự động hóa đường dây sản xuất thường xuyên. Chẳng hạn, nó cũng có thể hoạt động như một người nhận tín hiệu từ các cảm biến, có thể được sử dụng để giám sát vị trí hoặc trạng thái của các bộ phận máy móc và người gửi tín hiệu truyền tín hiệu điều khiển cho bộ truyền động để điều chỉnh hoạt động máy móc.

Khắc phục sự cố

Kiểm tra trực quan: Kiểm tra bảng cho bất kỳ dấu hiệu thiệt hại hoặc khuyết tật có thể nhìn thấy, như các thành phần bị cháy hoặc dấu vết bị nứt.

Kiểm tra kết nối: Đảm bảo rằng tất cả các dây cáp và đầu nối ruy băng được gắn đúng và không bị ăn mòn.

Tiêu đề: Cài đặt chuyển đổi Jumper: Để đảm bảo rằng tất cả các công tắc jumper được căn chỉnh và cấu hình đúng cách theo cài đặt gốc hoặc các yêu cầu ứng dụng cụ thể.

Kiểm tra tín hiệu:Sử dụng các điểm kiểm tra để kiểm tra tính toàn vẹn tín hiệu và để xác nhận rằng mọi thứ chạy như mong đợi.

Các chỉ báo LED: Kiểm tra đèn LED trạng thái cho chỉ định lỗi hoặc trạng thái bất thường
