GE DS200DCFBG1BKC

Thương hiệu: GE
Mô tả: TỔNG ĐIỆN
Tình trạng: Thương hiệu mới
Giấy chứng nhận: THƯ BẢO HÀNH BÁO CÁO KIỂM TRA COO
Bảo hành: 1 năm
Số lượng tồn kho: 7
Thời hạn thanh toán: T/T
Cảng vận chuyển: Hạ Môn

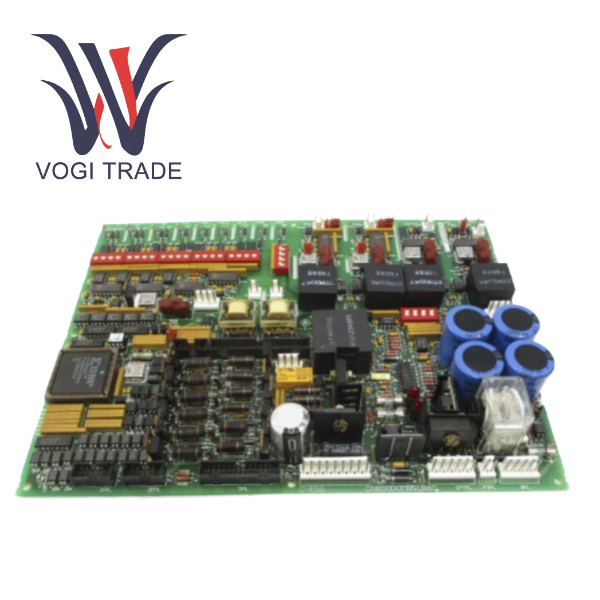

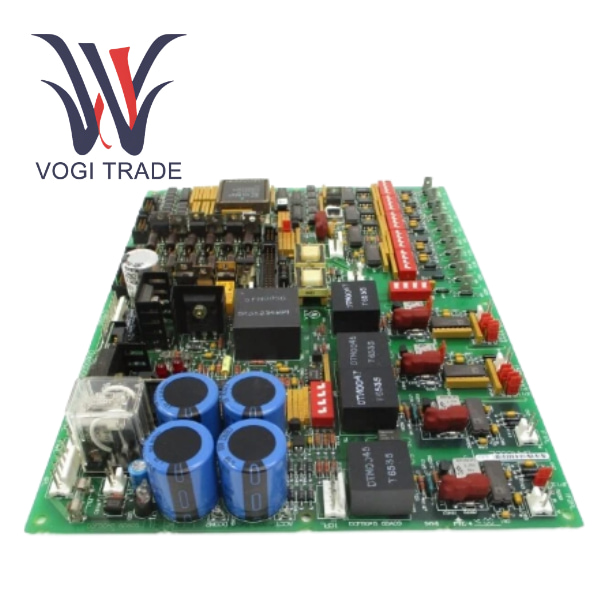

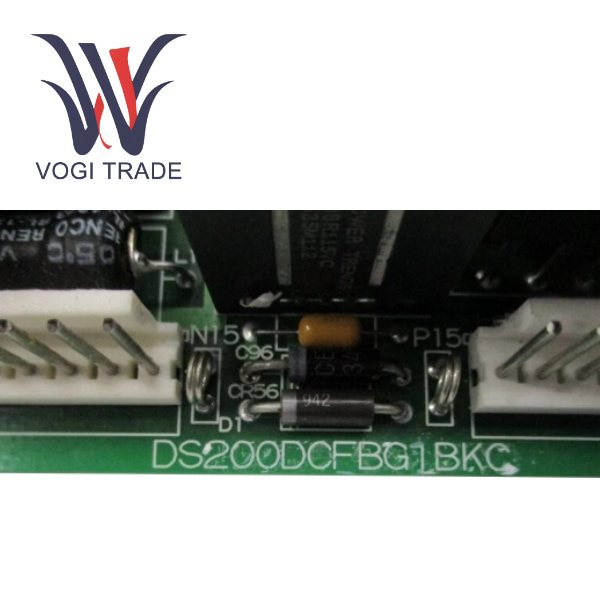

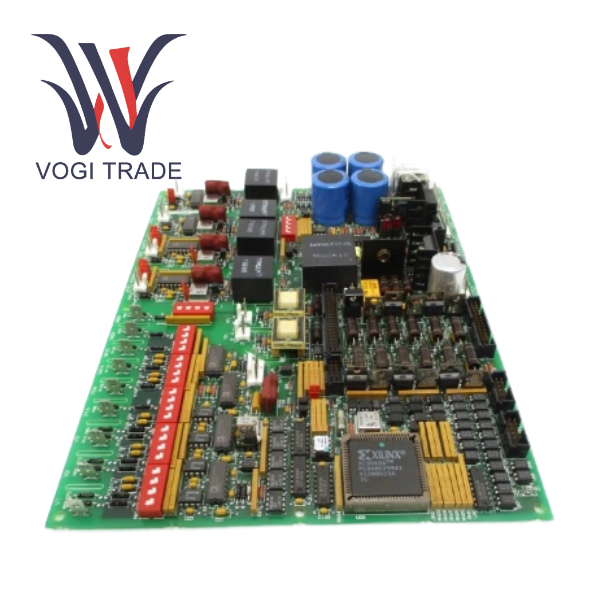

GEThe DS200DCFBG1BKC là bảng điều khiển phản hồi và cung cấp điện cho các hệ thống truyền động công nghiệp GE (chẳng hạn như DC2000 và EX2000).

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Sản xuất	GE
Số mô hình	DS200DCFBG1BKC
Số đặt hàng	DS200DCFBG1BKC
Danh mục	Mark V
nước xuất xứ	Hoa Kỳ
MÃ HS	8479909090
Kích thước	35cm35cm5cm
Kích thước đóng gói	37cm37cm7cm
Cân nặng	1,5kg

Thông số kỹ thuật

Mục	Thông số kỹ thuật
Mẫu sản phẩm	DS200DCFBG1BKC
Tính năng cốt lõi	Phát điện đa kênh, giám sát phản hồi tín hiệu, điều khiển kích hoạt SCR, điều khiển contactor
Nguồn điện đầu vào	38V AC (±10%) hoặc 24V DC
Công suất đầu ra chính	+5V/4A, ±15V/0,8A, ±24V DC, 115V AC (quạt)
Phản hồi tín hiệu	Giám sát điện áp/dòng điện xoay chiều, điện áp cầu DC, điện áp động cơ, dòng điện shunt, v.v. thông qua mạch VCO
Khả năng cấu hình	13 nút nhảy (JP), 7 công tắc DIP (SW)
Nâng cấp chính	Jumper JP13 (chỉ dành cho phiên bản BKC trở lên) được sử dụng để cung cấp năng lượng từ trường và chia tỷ lệ song song nhiều cầu
DS200DCFBG1BKC	GE DC2000, CB2000, EX2000, FC2000, GF2000, ME2000, AC2000 IGBT

Đặc điểm chức năng

GE DS200DCFBG1BKC có công suất đầu ra mạnh mẽ và cung cấp nhiều nguồn điện được điều chỉnh, bao gồm các nguồn điện +5V/4A, ±15V/0,8A và ±24V DC, để cấp nguồn cho toàn bộ hệ thống điều khiển.

Hiệu suất của bo mạch GE trong việc xử lý tín hiệu chính xác cũng rất tuyệt vời. Bảng mạch được trang bị mạch dao động điều khiển điện áp đa kênh (VCO) và mạch xử lý tín hiệu tương tự, có thể giám sát chính xác biên độ và pha của điện áp đường dây AC, điện áp cầu DC, điện áp động cơ và tín hiệu dòng điện mức milivolt đầu ra bởi shunt.

Mười ba bộ nhảy có thể cấu hình trên bo mạch (JP) và bảy công tắc DIP (SW) cho phép người dùng định cấu hình chính xác loại đầu vào tín hiệu (shunt trực tiếp hoặc VCO bên ngoài), trạng thái kích hoạt mạch VCO và phạm vi phản hồi điện áp/dòng điện theo kiểu ổ đĩa cụ thể, kích thước khung và loại cảm biến.

Tổng quan về sản phẩm

DS200DCFBG1BKC là bảng điều khiển nguồn và phản hồi cho các hệ thống truyền động công nghiệp của General Electric, như DC2000 và EX2000. Thẻ bảng này có hai chức năng cốt lõi:

TỔNG ĐIỆN có chức năng phát và phân phối điện đa kênh. Chuyển đổi và điều chỉnh điện áp đầu vào 38V AC hoặc 24V DC thành các nguồn cấp điện có mức điều khiển khác nhau (+5V, ±15V và ±24V DC) theo yêu cầu của hệ thống và cung cấp nguồn điện xoay chiều 115V cho quạt khung.

Chức năng giám sát và phản hồi tín hiệu toàn diện của GE cũng được áp dụng trên bo mạch này. Thông qua mạch dao động điều khiển điện áp (VCO) trên bo mạch, các tín hiệu dòng điện và điện áp chính (chẳng hạn như điện áp/dòng điện phần ứng, điện áp/dòng điện AC và điện áp động cơ) được chuyển đổi thành tín hiệu tần số và truyền đến bảng điều khiển cấp trên (SDCC/LDCC) để thực hiện giám sát, bảo vệ và điều khiển kích hoạt hệ thống.

Ổ đĩa tích hợp và bảo vệ

Bao gồm mạch điều khiển xung kích hoạt cổng thyristor (SCR) để điều khiển thyristor mạch phần ứng và mạch trường.

DS200DCFBG1B Cung cấp mạch điều khiển công tắc tơ để điều khiển công tắc tơ chính (MA) và công tắc tơ động cơ (MD). Được trang bị **bảo vệ cầu chì** (FU1, FU2, FU3) toàn diện và chỉ báo lỗi đèn LED/đèn neon tương ứng.

Thẻ nóng: GE, DS200DCFBG1BKC, BAN CUNG CẤP ĐIỆN
