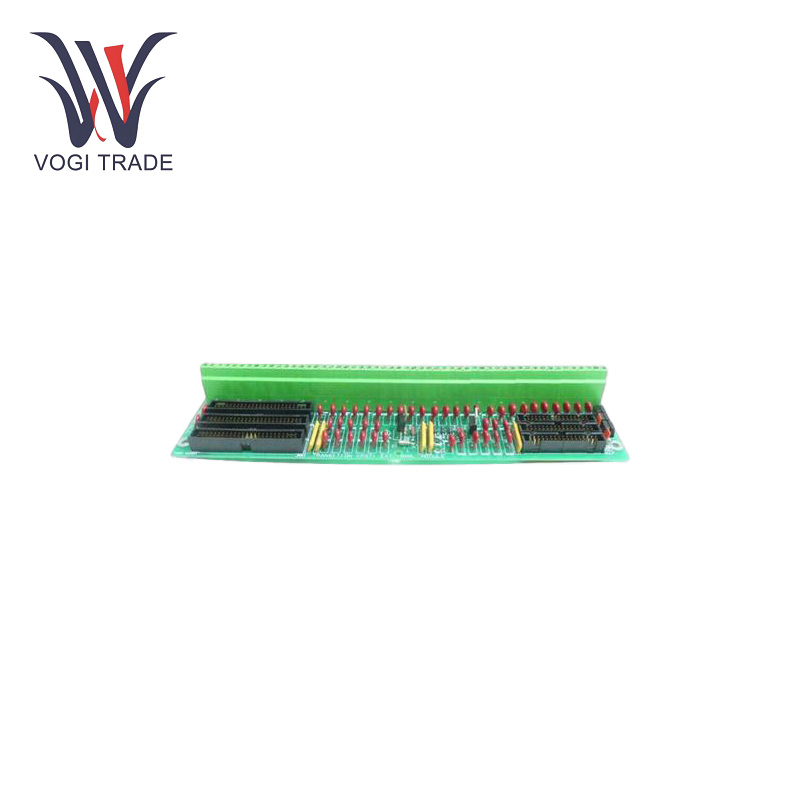

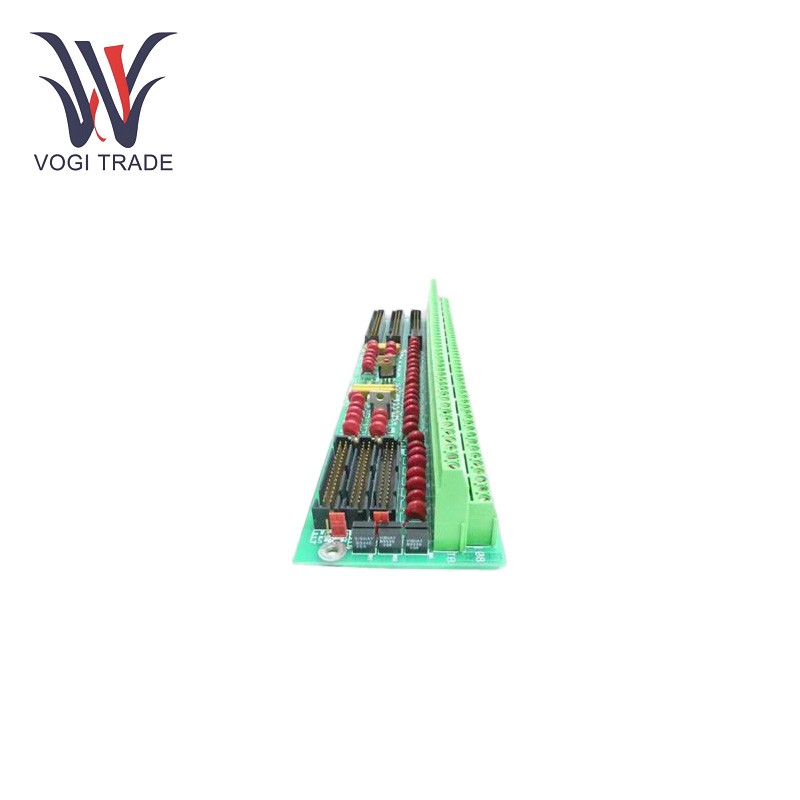

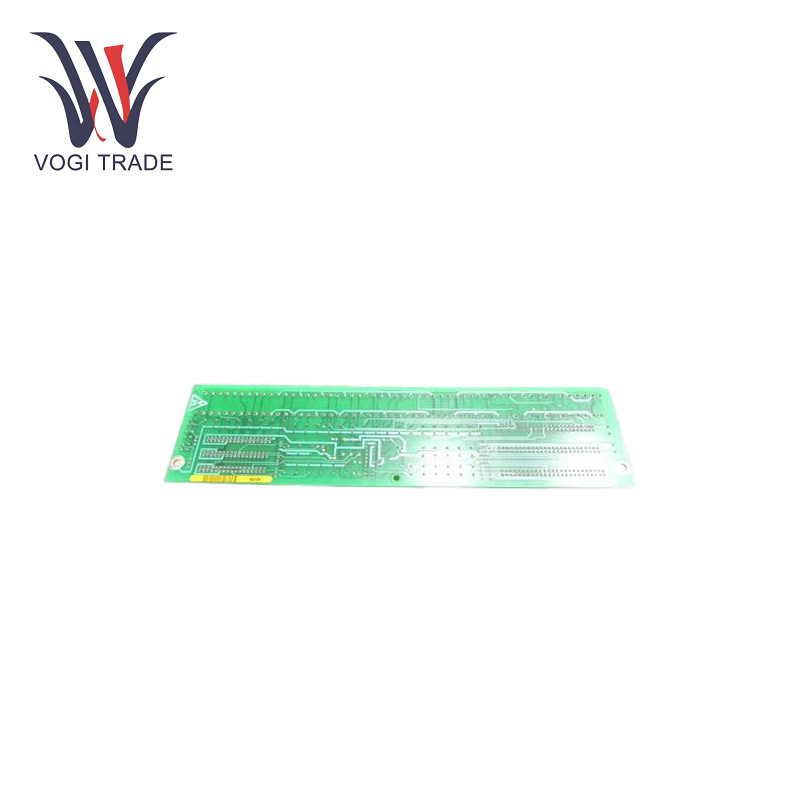

GE DS200CTBAG1ACC

Thông số vận hành

Điện áp đầu vào: 24V DC.

Thời gian hoạt độngphạm vi nhiệt độ: -28°C đến 55°C.

Đầu nối: Đầu nối tín hiệu ionet bo mạch 8pl stca, đầu nối tín hiệu đầu ra bo mạch jaa tcca, đầu nối jai corebus, đầu nối jaj corebus, đầu nối tín hiệu dòng và điện áp trục bo mạch jbb tcca, đầu nối corebus bo mạch jee stca, đầu nối tín hiệu nguồn bo mạch jpd tcpd, ionet bo mạch jx tcda đầu nối tín hiệu

Cổng: Cổng nối tiếp RS-232 Có cổng nối tiếp kết nối D-shell 9 chân RS-232 chẩn đoán TIMN trên thẻ.

độ phân giảiistor, tụ điện và điốt: Có tổng cộng 23 biến trở màu đỏ, 7 điốt và một số điện trở trên bảng.

Lên tàu bạne:Board có kích thước 6,25 x 4,25, kích thước tiêu chuẩn, dễ dàng lắp đặt và tích hợp vào hệ thống.

Tính năng sản phẩm

Loại tương tựKẾT THÚC: Là mô-đun đầu cuối tương tự, nó được sử dụng làm bảng đầu cuối cho bộ xử lý dữ liệu phổ thông trong hệ thống GE Mark V Speedtronic. Nó chấm dứt các tín hiệu tương tự từ các cảm biến và bộ truyền động của hệ thống, đồng thời duy trì tính toàn vẹn của quá trình truyền và xử lý tín hiệu.

Comsự giao tiếp: GE DS200CTBAG1ACC có các liên kết dành cho bộ xử lý ionet và arcnet. Đầu nối tín hiệu ionet của bảng jx tcda truyền tín hiệu ionet khi tín hiệu ionet được kết nối với bảng 8pl stca.

Ptruyền tín hiệu: Đầu nối tín hiệu nguồn của bo mạch jpd tcpd chịu trách nhiệm mang đầu ra tín hiệu nguồn 24V DC của bo mạch tcpd, cung cấp nguồn điện và phân phối cho bo mạch và các thành phần đầu cuối khác.

Jumper: Có một số jumper phần cứng trên bo mạch có thể được di chuyển bằng tay, bao gồm bj1-bj14 và bj15. Các jumper này cho phép đầu vào âm của đầu vào ma tương ứng của nó được kết nối với dcom và dcom được kết nối với cổng giám sát RS-232, được xác định bằng các miếng đồng thông thường được bọc trong các miếng màn hình lụa màu, cho phép các cấu hình ứng dụng khác nhau.

Phạm vi ứng dụng

Phát điện: GE DS200CTBAG1ACC điều khiển tua bin khí, hơi nước và gió trong các nhà máy điện. Nó có thể nhận và xử lý chính xác các tín hiệu tương tự từ nhiều cảm biến khác nhau, bao gồm cảm biến nhiệt độ, cảm biến áp suất, cảm biến tốc độ, v.v., để đảm bảo vận hành an toàn và hiệu quả các tua bin hơi nước và quá trình phát điện.

Dầu khí: GE DS200CTBAG1ACC được sử dụng trong các hệ thống điều khiển máy bơm, máy nén và các thiết bị khác trong quá trình thăm dò và khai thác dầu khí, tiếp nhận và xử lý tín hiệu analog từ các cảm biến, cơ cấu chấp hành, v.v. để đảm bảo hoạt động bình thường và an toàn của thiết bị.

hóa dầu: Trong quá trình thiết bị hóa dầu, nó có thể nhận và xử lý tín hiệu tương tự từ các hệ thống điều khiển như lò phản ứng và tháp chưng cất, điều khiển và giám sát chính xác quá trình sản xuất, đồng thời nâng cao hiệu quả sản xuất và chất lượng sản phẩm.
