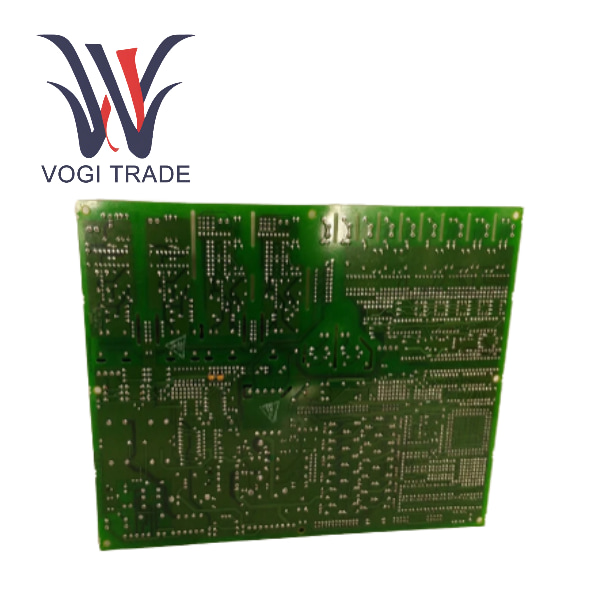

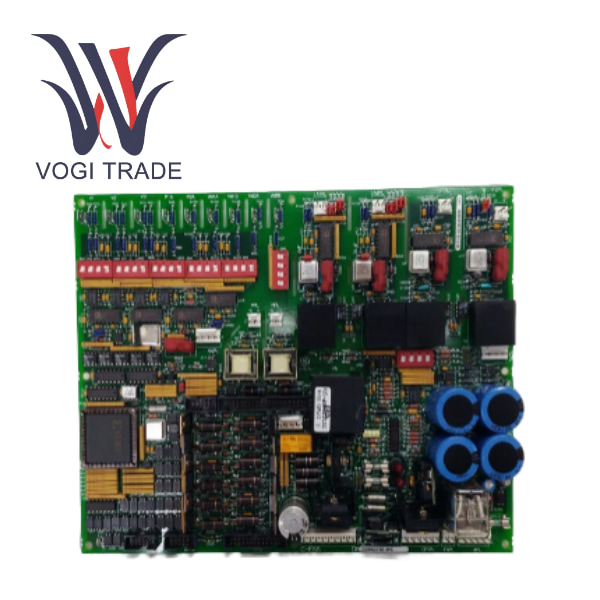

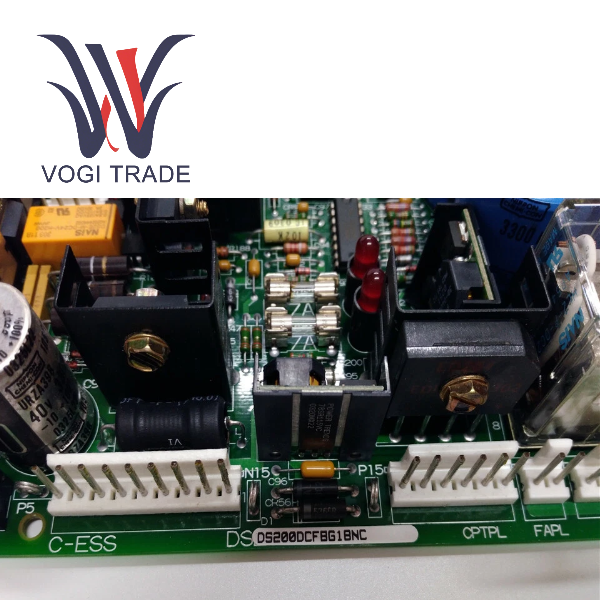

GE DS200DCFBG1BNC

Thương hiệu: GE
Mô tả: TỔNG ĐIỆN
Tình trạng: Thương hiệu mới
Giấy chứng nhận: THƯ BẢO HÀNH BÁO CÁO KIỂM TRA COO
Bảo hành: 1 năm
Số lượng tồn kho: 7
Thời hạn thanh toán: T/T
Cảng vận chuyển: Hạ Môn
GE DS200DCFBG1BNC là bảng điều khiển phản hồi và cung cấp điện cho các hệ thống truyền động công nghiệp GE (chẳng hạn như DC2000 và EX2000).

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Sản xuất	GE
Số mô hình	DS200DCFBG1BNC
Số đặt hàng	DS200DCFBG1BNC
Danh mục	Mark V
nước xuất xứ	Hoa Kỳ
MÃ HS	8479909090
Kích thước	35cm35cm5cm
Kích thước đóng gói	37cm37cm7cm
Cân nặng	1,5kg

Tổng quan về sản phẩm

DS200DCFBG1BNC là mô-đun xử lý phản hồi và năng lượng cốt lõi cho các hệ thống điều khiển công nghiệp của General Electric (GE), được thiết kế đặc biệt cho các ổ đĩa dòng DC2000 và EX2000. Thẻ bo mạch này tích hợp đầu ra nguồn đa kênh, thu thập và chuyển đổi tín hiệu, chức năng bảo vệ hệ thống và ổ đĩa thiết bị, đồng thời là thành phần chính để đảm bảo hoạt động ổn định của hệ thống truyền động công nghiệp. Phiên bản G1BNC đã nâng cao đáng kể khả năng tương thích bằng cách tối ưu hóa phần cứng và chức năng, giúp phiên bản này phù hợp hơn với môi trường công nghiệp khắc nghiệt.

Chức năng cốt lõi

Quản lý năng lượng đa kênh hiệu quả cao

Chuyển đổi điện áp 38V AC hoặc 24V DC đầu vào thành điện áp DC +5V, ±15V và ±24V được điều chỉnh theo yêu cầu của hệ thống điều khiển và cung cấp nguồn điện xoay chiều 115V cho quạt khung.

Tất cả các đầu ra nguồn đều được trang bị bảo vệ quá dòng và ngắn mạch (thông qua cầu chì FU1-FU3) để đảm bảo an toàn cho nguồn điện của hệ thống.

Giám sát và phản hồi tín hiệu chính xác

Thu thập mạch dao động điều khiển bằng điện áp (VCO) theo thời gian thực

Tín hiệu điện áp/dòng điện AC

Điện áp cầu DC và điện áp động cơ

Phần ứng động cơ và dòng điện kích thích (thông qua tín hiệu shunt mức milivolt)

Tín hiệu tương tự được chuyển đổi thành tín hiệu tần số và sau đó được truyền đến bảng điều khiển chính (SDCC/LDCC) để đạt được điều khiển vòng kín và chẩn đoán lỗi.

Cấu hình phần cứng linh hoạt

Các jumper có thể định cấu hình (JP) và công tắc DIP (SW) trên bo mạch hỗ trợ điều chỉnh phạm vi tín hiệu và chế độ đầu vào theo kiểu trình điều khiển và loại cảm biến.

Phiên bản BNC sử dụng logic nhảy và bố cục mạch được tối ưu hóa để nâng cao khả năng chống nhiễu và độ ổn định lâu dài.

Giao diện điều khiển và truyền động tích hợp

Mạch điều khiển xung cổng SCR tích hợp điều khiển trực tiếp việc kích hoạt thyristor phần ứng và kích thích.

Được trang bị giao diện rơle để điều khiển công tắc tơ chính (MA/MD), nó giúp đơn giản hóa việc nối dây bên ngoài.

Thông số kỹ thuật

Mục	Sự miêu tả
Số mô hình	DS200DCFBG1BNC
Nguồn đầu vào	38V AC (±10%) hoặc 24V DC
Công suất đầu ra	+5V/4A, ±15V/0,8A, ±24V, 115V AC
Tín hiệu phản hồi	Hỗ trợ đầu ra tín hiệu tần số VCO (0-500kHz) và tín hiệu điện áp analog
Cơ chế bảo vệ	Cầu chì FU1 (115V AC), FU2/FU3 (±24V DC)
Hệ thống tương thích	DC2000, EX2000, CB2000, ME2000, GF2000, v.v.
