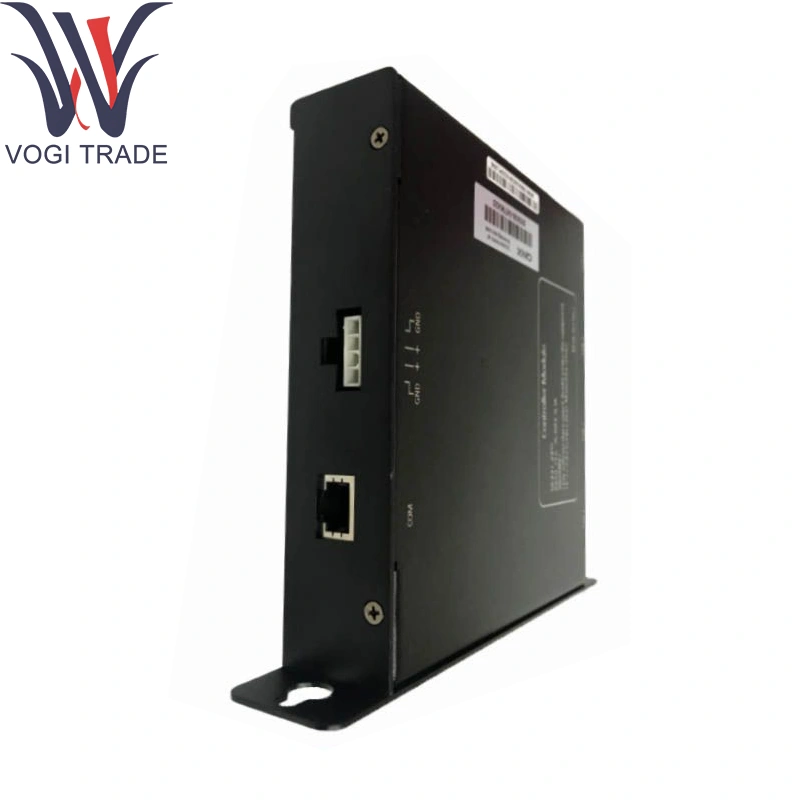

Thương hiệu: GEMô tả: MPU50 369B1860G0026Điều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 20Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnMô-đun IDPU GE MPU50 369B1860G0026 cung cấp xử lý đồ họa cốt lõi và xử lý dữ liệu cho các bảng giao diện vận hành trong các phòng điều khiển GE Speedtronic Mark VIE/VIES và các ki-ốt điều khiển cục bộ.
| Sản xuất |
GE |
| Số mô hình |
Mạo hiểm |
| Số đặt hàng |
369B1860G0026 |
| Danh mục |
531x |
| Sự miêu tả |
GE 369B1860G0026 Mô -đun IDPU |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
8471800000 |
| Kích thước |
240 × 160 × 40 mm |
| Cân nặng |
0,65 kg |
Thông số kỹ thuật
Bộ xử lý: 1 GHz lõi kép dựa trên ARM với đồ họa tăng cường FPGA trong GE MPU50 369B1860G0026
Bộ nhớ: 1 GB DDR3 RAM; Bộ lưu trữ flash 4 GB trên tàu
Giao diện hiển thị: LVD cho các bảng TFT tối đa 1920 × 1080 @60 Hz
Touch/Input: Hỗ trợ màn hình cảm ứng điện trở hoặc điện dung cộng với nút bấm phần cứng 4 ×
Ethernet: kép 10/100/1000base-T RJ-45 (mạng điều khiển chính + cổng kỹ thuật)
Sê-ri: Cổng 1 × RS-232/422/485 để tích hợp thiết bị kế thừa
USB: 2 × USB 2.0 Type-A cho bàn phím, chuột hoặc lưu trữ USB
Đầu ra video: 1 × HDMI (cho màn hình phụ trợ)
Sức mạnh: 24 V DC danh nghĩa (18 Ném32 V DC), 15 W Tối đa cho GE MPU50 369B1860G0026
Nhiệt độ hoạt động: 0 ° C đến +55 ° C
Nhiệt độ lưu trữ: Hàng20 ° C đến +70 ° C
Độ ẩm: 10 Ném90 % rh, không phụ thuộc
Chứng nhận: CE, UL/CUL, ATEX ZONE 2 (Khi được cài đặt cho mỗi GE Cabinet Standard)
Chức năng sản phẩm
Thực thi HMI: Máy chủ lưu trữ và thực hiện các ứng dụng toán tử dựa trên HTML5, HTML5 hoặc GE trên GE MPU50 369B1860G0026.
Xử lý đồ họa: Kết xuất các sơ đồ bắt chước động bằng cách sử dụng kết xuất tải xuống của FPGA
I/O cục bộ: Quét màn hình cảm ứng/đầu vào khóa thông qua GE MPU50 369B1860G0026; đầu ra trạng thái cho GE CPU
Dịch vụ web: Máy chủ HTTP/S nhúng cho cấu hình từ xa
Các mô -đun hỗ trợ cốt lõi
Nguồn điện: Tích hợp từ MPU-50-PSU hoặc qua đầu nối bảng nối đa năng
Khung gắn: Bezel tiêu chuẩn GE với vỏ đệm cho GE MPU50 369B1860G0026
Khai thác cáp: lắp ráp 369A-1767HXX cho các giao diện
Các thành phần mở rộng
Bàn phím bên ngoài: Key-Keypanel 12 khóa (369A-1872G0011)
Bộ dụng cụ khung phụ dự phòng: Facia phía trước thay thế (369B-1861G0027)
Bộ dự phòng USB: 8 GB USB công nghiệp với tiện ích hình ảnh
Clip lắp: Bộ clip bảng điều khiển (369A-1734G0012)
Hỗ trợ phần mềm
Công cụ cấu hình: Trình thiết kế bảng điều khiển GE Toolboxst ™
Quản lý chương trình cơ sở: Cập nhật qua tiện ích USB/Mạng
Chẩn đoán: Tự kiểm tra với Nhật ký sức khỏe trong "Chẩn đoán hệ thống"
Truy cập từ xa: Khả năng SSH/Telnet/VNC
Tài liệu: Được chi tiết trong GE Tài liệu 369B1860G0026 (Hướng dẫn cài đặt & cài đặt IDPU của MPU50)
