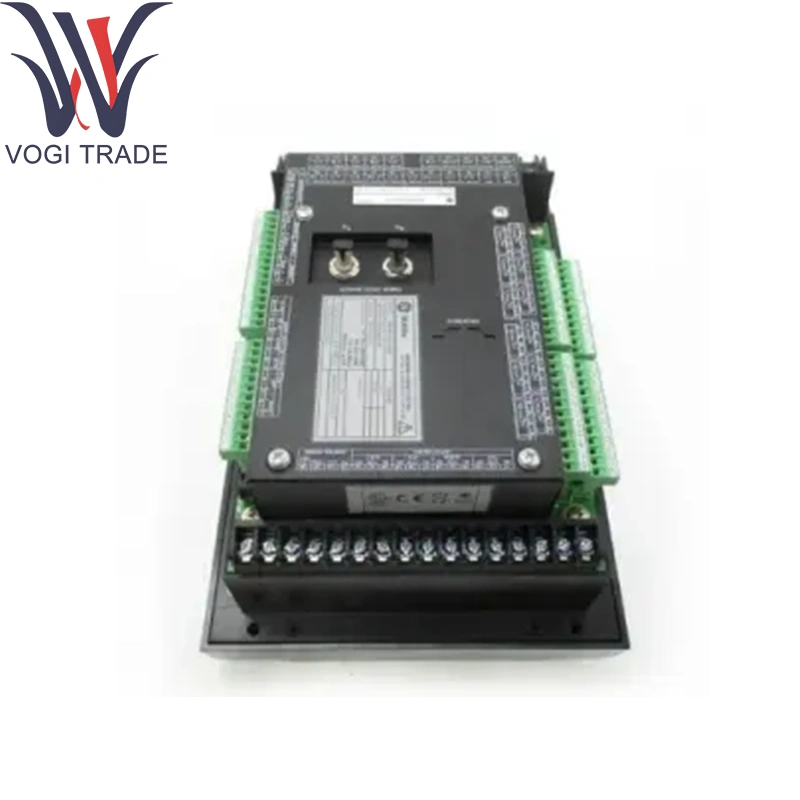

GE MAI10 369B184G5001

Thông số kỹ thuật

Các kênh: 8 đầu vào tương tự bị cô lập cho GE MAI10 369B184G5001

Phạm vi đầu vào (có thể chọn cho mỗi kênh):

Vòng lặp hiện tại 4

0 đầu vào điện áp DC10 V DC

Độ phân giải: 16-bit δς adc trên mỗi kênh

Độ chính xác: ± 0,1 % của quy mô đầy đủ

Tỷ lệ lấy mẫu: 200 mẫu/giây mỗi kênh, thu nhận đồng thời

Sự cô lập: ≥ 1 KV kênh và kênh

Bảo vệ đầu vào: Kẹp quá điện áp đến ± 35 V; Bảo vệ ngược cực

Lọc: Bộ lọc thông thấp kỹ thuật số có thể lập trình (lên đến 50 Hz)

Đầu nối:

Back-Backer: Các đầu nối cạnh 50 chân kép đến nhà cung cấp I/O-Pack

Dây nối trường: Tiêu đề góc bên phải cho khối đầu cuối có thể cắm 16 vị trí trên GE Mai10 369B184G5001

Xếp hạng môi trường:

Nhiệt độ hoạt động: Hàng30 ° C đến +65 ° C

Nhiệt độ lưu trữ: Từ40 ° C đến +85 ° C

Độ ẩm: lên đến 95 % rh, không áp dụng

Chức năng sản phẩm

Các điều kiện, tuyến tính hóa và số hóa tín hiệu quá trình tương tự thông qua GE Mai10 369B184G5001, chuyển tiếp các gói dữ liệu được hiệu chỉnh qua bus Ethernet ionet đến Mark VIE CPU. Chẩn đoán tích hợp phát hiện vòng lặp mở, ngắn mạch và các điều kiện ngoài phạm vi, báo cáo các lỗi cho hệ thống điều khiển để hành động phòng ngừa và đáng báo động kịp thời.

Các mô -đun hỗ trợ cốt lõi

Hãng vận chuyển I/O-Pack: IS42XPSCAH1B Lắp ráp công suất/cung cấp năng lượng bảng nối đất và kết nối Ethernet với GE Mai10 369B184G5001

Mô -đun điều khiển: IS200TPROH1C Mark VIE CPU Xử lý tập hợp dữ liệu, tỷ lệ và điều khiển thuật toán

Bảng I/O bổ sung:

Các mô-đun đầu vào kỹ thuật số (IS200TICiH2A)

Các mô-đun đầu ra rơle (IS400TrlyS1B)

Các mô-đun an toàn-I/O (IS220YSILS1B)

Các thành phần mở rộng

Các khối đầu cuối có thể cắm được: Các khối kẹp vít 16 chiều được khóa để ngăn chặn sự chật chặt sai

Bộ dụng cụ Din-Rail & Panel-Mount: Clip và giá đỡ bộ điều hợp cho cài đặt đường sắt hoặc tủ 35 mm

Các phụ kiện che chắn: Kẹp chắn cáp và hạt ferrite để ức chế EMI trên các vòng tương tự

Đồ đạc hiệu chuẩn: Các bộ hiệu chuẩn vòng ngoài để xác minh bằng không/nhịp

Hỗ trợ phần mềm

Cấu hình & Hiệu chỉnh:

Lựa chọn loại kênh, phạm vi và cài đặt bộ lọc được xác định thông qua các mẫu GE ControlSt ™/ToolBoxst ™

Chẩn đoán & Giám sát:

Các báo động thời gian thực thời gian thực, mạch mở và báo động ngắn mạch có sẵn trong các thẻ HMI và OPC-DA

Tự kiểm tra về nguồn điện với các cờ chẩn đoán được ghi lại trong chẩn đoán điều khiển

Cập nhật chương trình cơ sở: Được phân phối như một phần của các bản phát hành hệ thống Mark VIE; Áp dụng thông qua Toolboxst ™

Tài liệu: Được chi tiết trong Hướng dẫn cài đặt GE Mark VIE/VIES I/O và Hướng dẫn tham khảo mô -đun đầu vào tương tự cho GE MAI10 369B184G5001.
