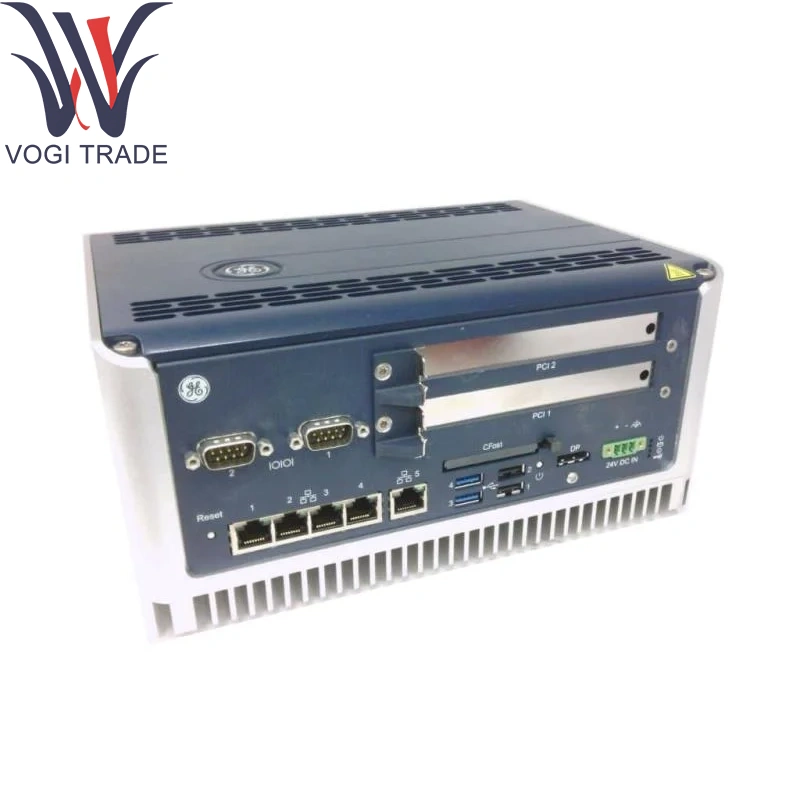

Thương hiệu: GEMô tả: 04220FL11232AĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 19Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnGE 04220FL11232A đóng vai trò là bộ xử lý điều khiển chính trong các hệ thống kiểm soát tuabin GE Speedtronic Mark và VIES.
| Sản xuất |
GE |
| Số mô hình |
Mạo hiểm |
| Số đặt hàng |
04220FL11232A |
| Danh mục |
Đánh dấu cuộc sống |
| Sự miêu tả |
GE 04220FL11232A Mô -đun bộ điều khiển |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
7326909000 |
| Kích thước |
233 × 160 × 50 mm |
| Cân nặng |
0,32 kg |
Thông số kỹ thuật
Bộ xử lý: CPU công nghiệp lõi kép, 1,2 GHz mỗi lõi
Bộ nhớ: 1 GB DDR3 RAM; 8 GB Emmc flash cho hệ điều hành và bộ nhớ ứng dụng
Hệ điều hành: Kernel Linux thời gian thực với lớp Khung lại điều khiển GE
I/O & Truyền thông:
2 × 10/100 Mbps Ionet Ports Ethernet (RJ-45)
Cổng Ethernet kỹ thuật 1 × 100 Mbps (RJ-45)
Cổng điều khiển 1 × RS-232/RS-422 (DB-9)
2 × USB 2.0 Type-A cho phần sụn hoặc lưu trữ có thể tháo rời
Các chỉ báo trạng thái: Đèn LED cho nguồn, chạy, liên kết/hoạt động ionet (x2), lỗi
Sức mạnh: 5 V DC thông qua bảng nối đất; 600 Ma tối đa
Môi trường:
Nhiệt độ hoạt động: Hàng20 ° C đến +65 ° C
Nhiệt độ lưu trữ: Mạnh40 ° C đến +85 ° C
Độ ẩm: lên đến 95 % rh, không áp dụng
Chứng nhận: CE, UL/CUL, ATEX ZONE 2 Khi được cài đặt theo hướng dẫn
Prchức năng oduct
Máy chủ và chạy ứng dụng điều khiển cốt lõi để bắt đầu tuabin, điều khiển tải, điều chỉnh tốc độ và các chuyến đi bảo vệ. GE 04220FL11232A quản lý liên lạc với các gói I/O phân tán qua ionet, tổng hợp chẩn đoán và dữ liệu trình tự và cung cấp giao diện kỹ thuật để điều chỉnh thời gian thực, cập nhật phần mềm và giám sát sức khỏe hệ thống.
Các mô -đun hỗ trợ cốt lõi
Bảng năng lượng/nhà cung cấp dịch vụ: IS42XPSCAH1B - Cung cấp kết nối điện thoại và kết nối ionet GE 04220FL11232A
Các gói I/O: Các mô -đun I/O rời rạc, tương tự, rơle và an toàn (ví dụ: IS200ticiH2A, IS220PAICH1A, IS400TRYS1B, IS220YSILS1B)
Công tắc Ethernet: Sê -ri IS420ESWB cho cấu trúc liên kết và dự phòng mạng
Các thành phần mở rộng
Bộ dụng cụ dự phòng-CPU: Thứ hai GE 04220FL11232A cộng với bảng nối tiếp và bộ điều khiển logic Sync liên kết Sync Link
Mô -đun bảng điều khiển HMI: IDPU MPU50 cho giao diện và đồ họa toán tử cục bộ
Bộ cáp bảng điều khiển: Bộ điều hợp DB-9 đến USB và cáp vá RJ-45 để truy cập kỹ thuật
Bộ điều hợp Din-Rail: clip cho cài đặt Retrofit không VME
Hỗ trợ phần mềm
Cấu hình & Kỹ thuật: GE Toolboxst ™ cho điều khiển Cấu hình toàn bộ, ánh xạ I/O và Phù thủy hiệu chuẩn
Quản lý phần sụn: Bộ tải phần mềm dựa trên USB hoặc mạng với CRC và hỗ trợ rollback
Chẩn đoán & Giám sát:
Tự kiểm tra tích hợp tại Power-Up với việc ghi nhật ký lỗi
Các số liệu về sức khỏe và hiệu suất thời gian thực có thể truy cập thông qua HMI hoặc OPC-DA/Gateway
Tài liệu: Được đề cập trong hệ thống và hướng dẫn cài đặt GE Speedtronic Mark VIE/VIES
