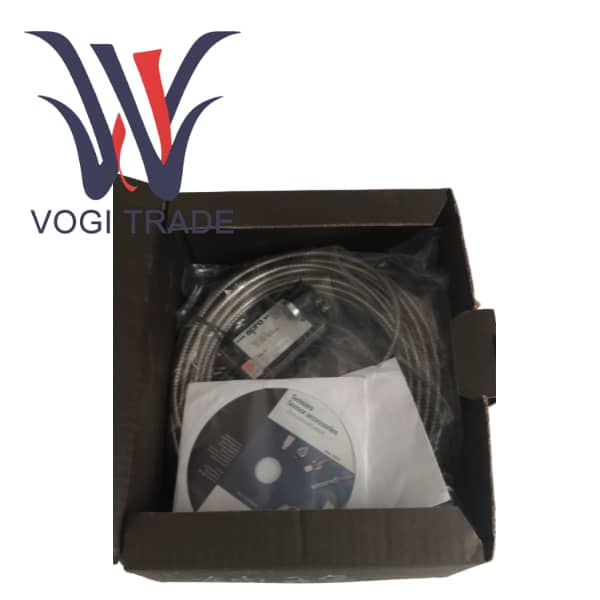

EPRO PR6426/010-110+CON021/916-160

Tổng quan về sản phẩm

PR6426/010-110 + CON021/916-160 là giải pháp đo độ dịch chuyển dòng điện xoáy không tiếp xúc tầm cao, được thiết kế đặc biệt cho máy quay siêu lớn, do German Epro cung cấp.

PR6426/010-110 là cảm biến dòng điện xoáy có đường kính đầu dò là 32mm. Kích thước đầu dò khổng lồ cho phép nó tạo ra trường cảm ứng sâu hơn và rộng hơn, do đó cho phép đo mục tiêu ở khoảng cách xa hơn và không nhạy cảm với những điểm không đồng đều nhỏ trên bề mặt được đo.

CON021/916-160 là bộ chuyển đổi tín hiệu dòng điện xoáy phù hợp chuyên dụng, cung cấp khả năng kích thích tần số cao cho cảm biến PR6426 và chuyển đổi tuyến tính những thay đổi trở kháng mà cảm biến cảm nhận thành tín hiệu điện áp DC tiêu chuẩn -2V đến -18V hoặc -4V đến -20V.

Sự kết hợp này là sự lựa chọn lý tưởng để theo dõi chuyển vị dọc trục và độ rung biên độ lớn của tua bin nước lớn, máy nén tải nặng tốc độ thấp, máy cán, hệ thống trục đẩy tàu và các thiết bị khác. Giá trị cốt lõi nằm ở khả năng cung cấp các phép đo ổn định, đáng tin cậy và có độ chính xác cao ngay cả trong khoảng cách vài mm hoặc thậm chí cm, vượt xa tầm với của các cảm biến nhỏ.

Thông số kỹ thuật và thông số sản phẩm

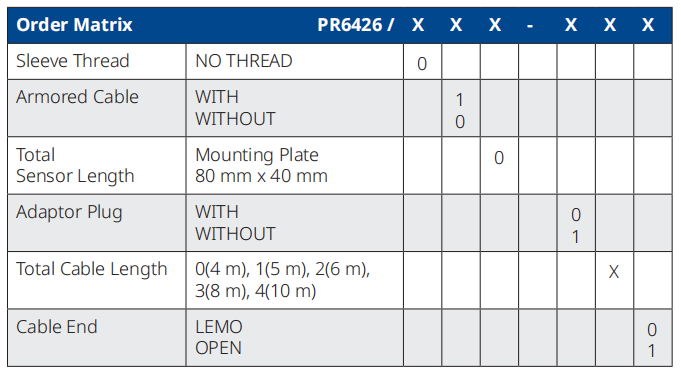

Cảm biến PR6426/010-110

PR6426     sê-ri 32mm

01            Cáp bọc thép

0              Lắp đặt tiêu chuẩn, Tấm gắn 80x40mm

-110         Phạm vi tuyến tính 10,0mm

Đường kính đầu dò                     32mm

Phạm vi đo tuyến tính    10,0mm

Khoảng hở trung tâm danh nghĩa      khoảng 5,5 mm

Độ nhạy                            2 V/mm ± 1,5% tối đa

Sai số tuyến tính                      ≤ 2,0%

Đường kính trục tối thiểu        ≥ 200mm

Phạm vi nhiệt độ hoạt động

Cảm biến                                   -35°C đến +175°C

Nhiệt độ cáp tối đa    200°C

Vật liệu                                 Thép không gỉ cho vỏ đầu dò, PTFE cho cáp

Trọng lượng                                  Khoảng 800 gam

Bộ chuyển đổi tín hiệu CON021/916-160

CON021      Mẫu cơ bản

916            Trùng khớp PR6426

-160           Phạm vi tuyến tính 16,0mm

Điện áp cung cấp            -23V đến -32V DC

Tín hiệu đầu ra              -2V đến -18V hoặc -4V đến -20V.

Phản hồi tần số     0 đến 20.000 Hz

Thời gian tăng                    < 15 µs

Phạm vi nhiệt độ hoạt động     -30°C đến +100°C

Cấp bảo vệ                       IP20

Chứng chỉ                            ATEX, IECEx, CSA

Tính năng chức năng của sản phẩm

Ưu điểm cốt lõi của hệ thống cảm biến quy mô lớn này nằm ở khả năng đo cực lớn và khả năng thích ứng với điều kiện làm việc khắc nghiệt.

Phạm vi đo và khoảng cách cực lớn

Phạm vi tuyến tính 16,0 mm và khoảng hở lắp đặt danh nghĩa là 5,5 mm cho phép PR6426/010-110 + CON021/916-160 xử lý chuyển động trục cực lớn. Ví dụ, trong các tổ máy phát điện thủy điện lớn, do sốc thủy lực và giãn nở nhiệt, độ dịch chuyển dọc trục của trục có thể đạt tới vài mm hoặc thậm chí vượt quá 1 cm. Chỉ các cảm biến ở cấp độ PR6426 mới có thể bao phủ phạm vi rộng như vậy.

Không nhạy cảm với điều kiện bề mặt

Trường cảm ứng được tạo ra bởi đầu dò khổng lồ 32mm rất sâu và mịn. Điều này làm cho PR6426/010-110 có khả năng miễn nhiễm cao với các khuyết tật cục bộ trên bề mặt trục, những thay đổi nhỏ về độ dày màng dầu hoặc độ nhám bề mặt nhẹ. Kết quả đo phản ánh vị trí trung bình của một khu vực rộng lớn chứ không phải giá trị tức thời của một điểm nhất định, giúp dữ liệu ổn định và đáng tin cậy hơn.

Được thiết kế đặc biệt cho máy móc hạng nặng

Kết cấu vững chắc. Vỏ thép không gỉ và cáp PTFE hạng nặng có thể chịu được ứng suất cơ học và nhiệt độ cao trong môi trường công nghiệp nặng.

Với phạm vi nhiệt độ hoạt động rộng từ -35°C đến +175°C, nó phù hợp với nhiều tình huống khác nhau từ các trạm thủy điện ở vùng lạnh đến các nhà máy lọc dầu nhiệt đới.

Hiệu suất năng động cao

Mặc dù là một cảm biến lớn nhưng đáp ứng tần số 20kHz của nó vẫn rất tuyệt vời. PR6426/010-110+CON021/916-160 không chỉ có thể đo chính xác các chuyển vị dọc trục thay đổi chậm mà còn ghi lại các rung động tần số thấp, biên độ lớn do hỏng ổ trục hoặc mất cân bằng.
