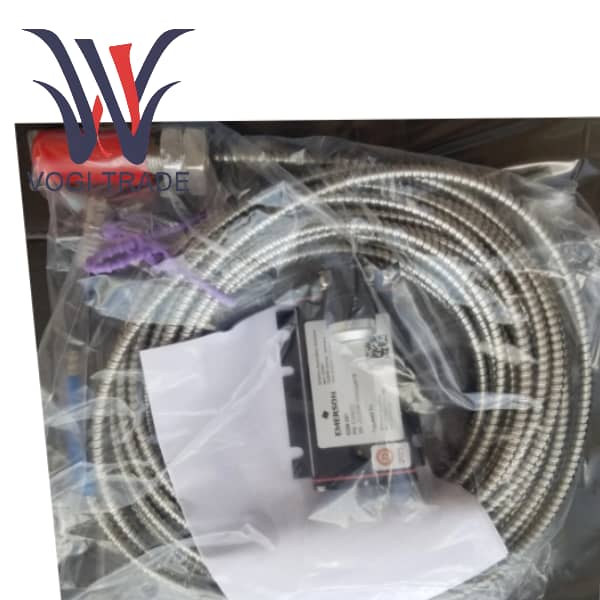

EPRO PR6424/011-040+CON021

Tổng quan về sản phẩm

PR6424/011-040 + CON021 là hệ thống đo dòng điện xoáy không tiếp xúc hoàn chỉnh có hiệu suất cao trong dòng sản phẩm EPRO của Emerson, được thiết kế đặc biệt để bảo vệ và giám sát tình trạng của các thiết bị cơ khí quan trọng. Hệ thống tích hợp này được thiết kế để đo chính xác chuyển vị động và vị trí của trục quay trong môi trường công nghiệp khắc nghiệt.

PR6424/011-040 là cảm biến dòng điện xoáy (đầu dò) có đường kính 16 mm. Mã đặt hàng "011-040" cho biết cấu hình này sử dụng ren M18x1.5, không có cáp bọc thép, có chiều dài vỏ 50mm, tổng chiều dài cáp là 10 mét và được trang bị đầu nối LEMO.

CON021 là bộ chuyển đổi tín hiệu phù hợp (cảm biến tiệm cận). Bộ chuyển đổi tín hiệu chịu trách nhiệm cấp nguồn cho cảm biến, tạo ra từ trường tần số cao và chuyển đổi tín hiệu ban đầu của cảm biến thành điện áp DC ổn định, có độ chính xác cao, tỷ lệ tuyến tính với khoảng cách giữa đầu dò và trục mục tiêu.

Cùng với nhau, chúng tạo thành một hệ thống mạnh mẽ để giám sát liên tục các thông số như độ rung của trục hướng tâm, vị trí lực đẩy dọc trục và độ lệch tâm của cơ khí tuabin lớn (như tua-bin, máy nén và máy bơm), từ đó phát hiện sớm các lỗi và ngăn ngừa những hỏng hóc thảm khốc.

Thông số sản phẩm

PR6424/011-040 + CON021은 Emerson의 EPRO 제품군에 속하는 완전한 고성능 와전류 비접촉 측정 시스템으로, 업무상 중요한 기계 장비의 보호 및 상태 모니터링을 위해 특별히 설계되었습니다. 이 통합 시스템은 열악한 산업 환경에서 회전 샤프트의 동적 변위와 위치를 정확하게 측정하도록 설계되었습니다.

Độ nhạy                           4 V/mm (±101,6 mV/mil)

Lỗi tuyến tính                     ≤ ±1,5% (với CON021, Phạm vi tiêu chuẩn)

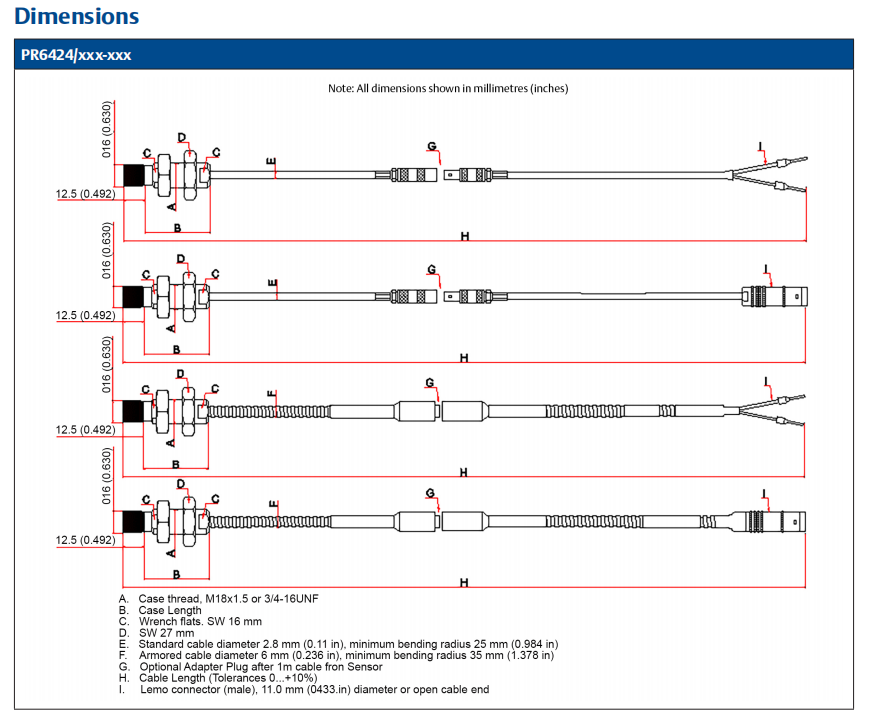

Đường kính cảm biến                 16 mm

Chủ đề                               M18x1.5

Chiều dài vỏ (B)                  50 mm

Cờ lê phẳng                        SW 27 mm

Phạm vi đo                 4,0 mm (Phạm vi tiêu chuẩn với CON021)

Khe hở không khí danh nghĩa (Giữa)      ~2,7 mm (0,11")

Trôi dạt dài hạn                    < 0,3%

Vật liệu                               Thép sắt từ (ví dụ: 42 Cr Mo 4)

Thông số kỹ thuật cảm biến PR6424/011-040

Tốc độ bề mặt tối đa               2.500 m/s

Nhiệt độ hoạt động         -35°C đến 150°C (-31°F đến 302°F)

Lỗi nhiệt độ               < 4% trên 100°K (Tuân thủ API 670)

Khả năng chịu áp suất             10.000 hPa (145 psi)

Chiều dài cáp                       10 mét

Loại cáp                          PTFE, Không bọc thép (đường kính 2,8 mm)

Đầu cáp                           Đầu nối LEMO (Nam)

Thông số kỹ thuật bộ chuyển đổi CON021

Điện áp cung cấp                           -23 V đến -32 V DC (đối với đầu ra -4 đến -20V)

                                                -21 V đến -32 V DC (cho đầu ra -2 đến -18V)

Đáp ứng tần số (-3dB)         0 đến 20.000 Hz

Phạm vi tín hiệu đầu ra                   -4 V đến -20 V DC (hoặc -2 V đến -18 V), tương ứng tuyến tính với phạm vi đo của cảm biến.

Nhiệt độ hoạt động               -30°C đến 100°C (-22°F đến 212°F)

Cấp bảo vệ                         IP20

Vật liệu vỏ                        LMgSi 0,5 (Hợp kim nhôm)

Kết nối                              Đầu vào: Ổ cắm Lemo tự khóa cho cảm biến

                                               Đầu ra/Nguồn: Đầu nối trục vít (dây tối đa 1,5 mm)

Lắp đặt                                  4 vít M5x20 (đi kèm)
