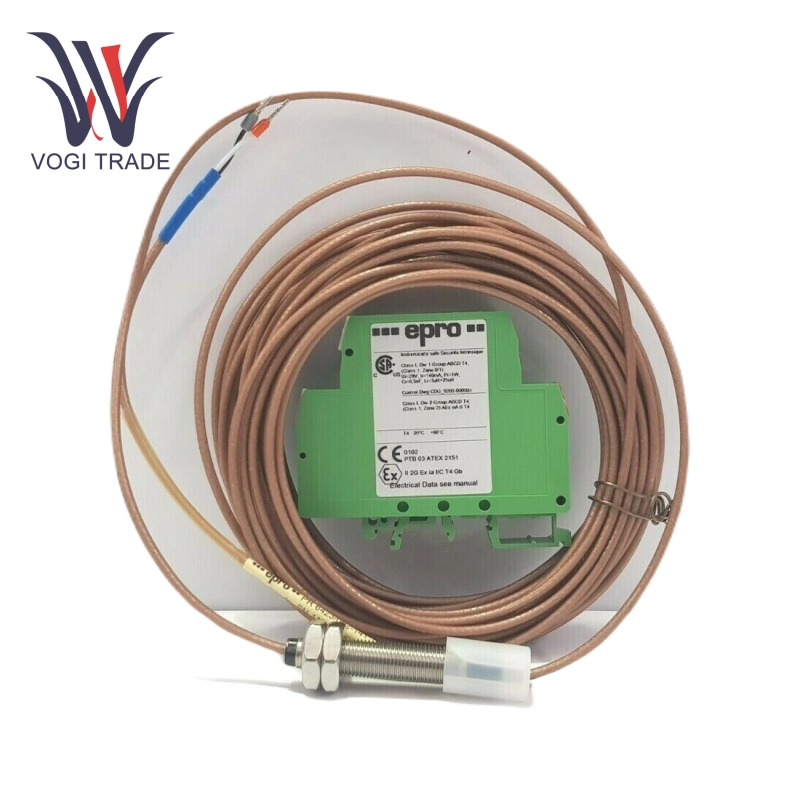

EPRO PR6423/10R-030

Thông số kỹ thuật

Dịch chuyển xuyên tâm: ± 10 mm

Dịch chuyển trục: ± 5 mm

Phạm vi đo tuyến tính: 2 mm (80 triệu)

Khoảng cách không khí ban đầu: 0,5 mm (20 triệu)

Độ chính xác đo vị trí: ± 0,05 mm

Độ chính xác đo lường độ lệch: ± 0,025 mm

Độ chính xác đo vận tốc: ± 1% tỷ lệ đầy đủ

Độ nhạy: 8 V/mm (203,2 mV/triệu), theo tiêu chuẩn ISO

Nhiệt độ hoạt động: -40 ° C đến +85 ° C

Phạm vi độ ẩm: 0-100%

Điện trở rung: 20 g (đỉnh, 10-2000 Hz)

Điện trở sốc: 50 g (thời lượng cao nhất, 11 ms)

Đặc điểm kỹ thuật của chủ đề: Tùy chọn M10 × 1,55 mm (tiêu chuẩn) hoặc đảo ngược (3/8.

Cấu hình cáp: Cáp bọc thép 8,0 m (phích cắm bộ điều hợp tùy chọn) hoặc cáp 0,3 M (giao diện M12 × 1-5)

Nguyên tắc sử dụng

PR6423/10R-030 nhận ra phép đo không tiếp xúc dựa trên hiệu ứng dòng điện xoáy.

Cơ chế làm việc: EPRO PR6423/10R-030 có cuộn dây tần số cao tích hợp (1-2 MHz), tạo ra một từ trường xen kẽ trên bề mặt của trục kim loại và tạo thành một dòng xoáy kín.

Rung trục hoặc chuyển vị gây ra những thay đổi dòng điện xoáy, gây ra thay đổi trở kháng cuộn. Bộ tiền khuếch đại chuyển đổi tín hiệu trở kháng thành tín hiệu điện áp/dòng điện, tương ứng với khoảng cách thay đổi tuyến tính

Xử lý tín hiệu: Bộ điều chỉnh tiền khuếch đại, khuếch đại và tuyến tính hóa tín hiệu gốc, tạo ra tín hiệu được tiêu chuẩn hóa (chẳng hạn như 4-20 mA hoặc 0-10 V) và tích hợp mô-đun bù nhiệt độ để loại bỏ ảnh hưởng của nhiệt độ môi trường đối với độ chính xác (lỗi <± 1% FS).

Ghi chú:EPRO PR6423/10R-030 thường được sử dụng cùng vớiBộ chuyển đổi tín hiệu Con021để tăng cường khả năng xử lý tín hiệu.

EPRO PR6423 cung cấp các độ dài cáp khác nhau (0,3 m đến 10 m), các loại giao diện (LEMO hoặc M12) và phương thức cài đặt (tiêu chuẩn/đảo ngược).
