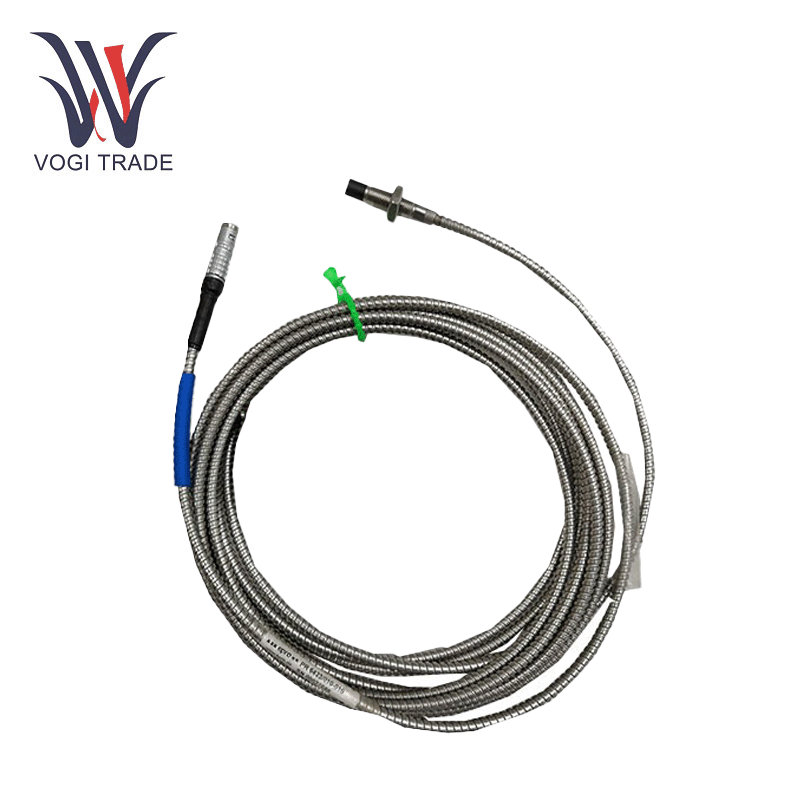

Thương hiệu: EPROMô tả: Cảm biến dòng điện 8 mmĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 1Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnEPRO PR6423/012-100 là một cảm biến dòng xoáy không tiếp xúc để mang theo sự hao mòn và giám sát căn chỉnh trục, có vỏ bằng thép không gỉ được xếp hạng IP65, cáp PTFE và tuân thủ tiêu chuẩn DIN 45670/ISO 10817-1.
Sản xuất |
EPRO |
Số mô hình |
PR6423/012-100 |
Đất nước xuất xứ |
Đức |
Mã HS |
9031809090 |
Kích thước |
4m |
Kích thước đóng gói |
27*27*10cm |
Cân nặng |
0,15kg |
Thông số kỹ thuật
Chiều dài luồng: 45mm
Phạm vi đo tuyến tính: 2 mm (80 triệu)
Khoảng cách không khí ban đầu: 0,5 mm (20 triệu)
Đường kính trục tối thiểu: 25 mm (0,79))
Vật liệu mục tiêu (thép từ tính): tiêu chuẩn 42CRMO4 (AISI/SAE 4140) khác (theo yêu cầu)
Lớp bảo vệ: IP66, IEC 60529
Phạm vi nhiệt độ hoạt động: Cảm biến bao gồm. Cáp 1m: -35 đến +180 ° C (-31 đến 356 ° F) Cáp & đầu nối: -35 đến +150 ° C (-31 đến 302 ° F)
Vật liệu: Mẹo cảm biến (cáp polyether polyether), cáp (thép không gỉ) (PTFE Polytetrafluoroetylen), đầu nối (đồng thau, mạ niken)
Thiết bị tương thích
EPRO PR6423/012-100 hoàn toàn tương thích với các hệ thống giám sát công nghiệp:

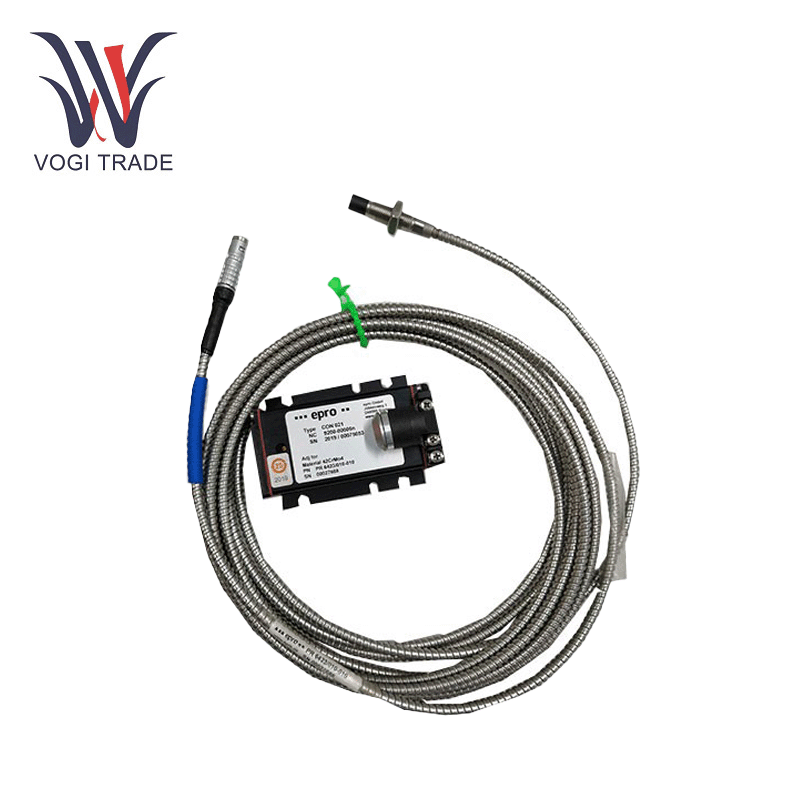

Bộ chuyển đổi tín hiệu: Bộ chuyển đổi CON 011 là cần thiết cho xử lý tín hiệu hiện tại xoáy để đảm bảo đầu ra được tiêu chuẩn hóa (4-20 Ma hoặc 0-10 V) để tích hợp dễ dàng với các hệ thống PLC hoặc DCS để phân tích dữ liệu thời gian thực.
Các nền tảng giám sát tuabin và máy nén cho các hệ thống bảo vệ máy móc MMS 6000/3000 để theo dõi liên tục độ lệch tâm trục, rung và dịch chuyển trục.
Phụ kiện lắp đặt: Có thể sử dụng ống bảo vệ thép không gỉ MPT 064 hoặc giá đỡ đầu dò EZ 1600 có thể được sử dụng để ổn định thân cảm biến của máy móc quay tốc độ cao mà các phép đo được thực hiện.
Kịch bản ứng dụng
Giám sát các trục tuabin: Đo lường này phát hiện sai lệch hoặc hao mòn bằng cách đo độ dịch chuyển trục và xuyên tâm trong tuabin hơi/khí và do đó ngăn ngừa các lỗi chính. Ví dụ, trong các nhà máy điện có chu kỳ kết hợp, nó cung cấp sự phân tách an toàn giữa các thành phần quay và đứng yên.
Phân tích rung động máy nén-Theo dõi độ lệch tâm động trong máy nén tốc độ cao hơn (ví dụ: các đơn vị xử lý khí ngoài khơi) để tối ưu hóa hiệu quả và giảm thiểu chi phí bằng cách xác định rủi ro mất cân bằng rôto.
Bơm Bước điều khiển bôi trơn: Theo dõi độ dày của màng dầu trong máy bơm thủy điện và đưa ra cảnh báo sớm về sự cố bôi trơn. Nó rất quan trọng đối với các nhà máy thủy điện chạy ở tải trọng thay đổi.
Cài đặt & Bảo trì
Gắn kết: EPRO PR6423/012-100 có chủ đề M10x1 hoặc 3/8 "-24Unf để định vị linh hoạt. Đảm bảo đường kính trục tối thiểu là 25 mm và khoảng cách không khí ban đầu là 0,5 mm (± 0,1 mm) để duy trì độ chính xác đo.
Cáp: Cáp bọc thép (đường kính 6 mm) với bán kính uốn tối thiểu là 35 mm được khuyến nghị cho định tuyến căng thẳng gần thiết bị xoay hoặc trong không gian hạn chế.
Chúng tôi cũng cung cấp các mô hình khác của các sản phẩm này: PR6423/012-120, PR6423/014-130, PR6423/015-110. Chúng giống nhau về thông số kỹ thuật, tính năng và phạm vi ứng dụng. Sự khác biệt là tổng chiều dài của cáp và chiều dài ren, tham khảo bảng để biết chi tiết.
Số mô -đun |
Chiều dài cáp |
Chiều dài chủ đề |
PR6423/012-100 |
4m |
45mm |
PR6423/012-120 |
6m |
45mm |
PR6423/014-130 |
8m |
65mm |
PR6423/015-110 |
5m |
75mm |
