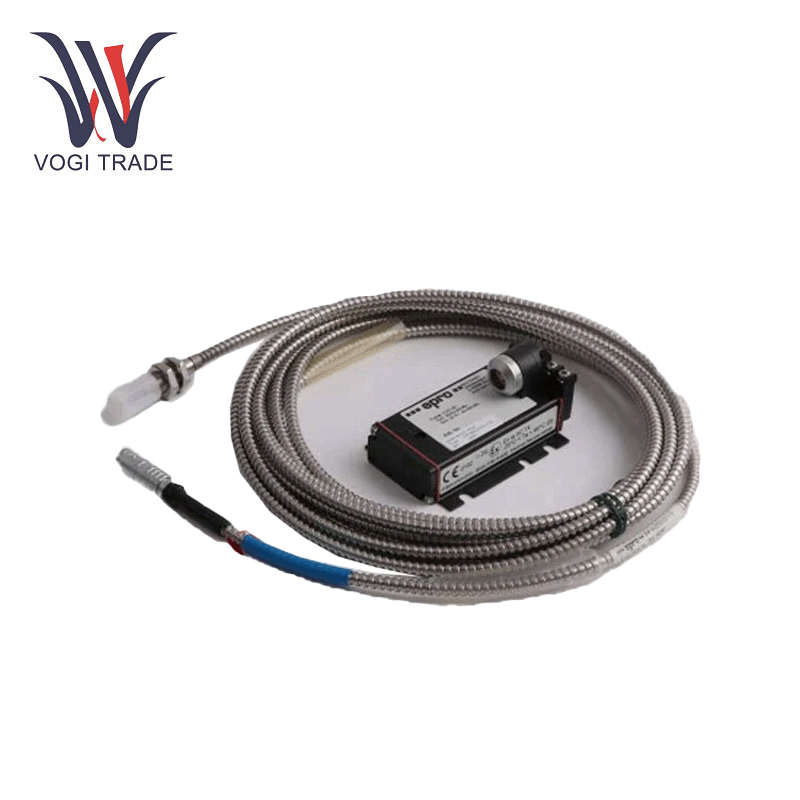

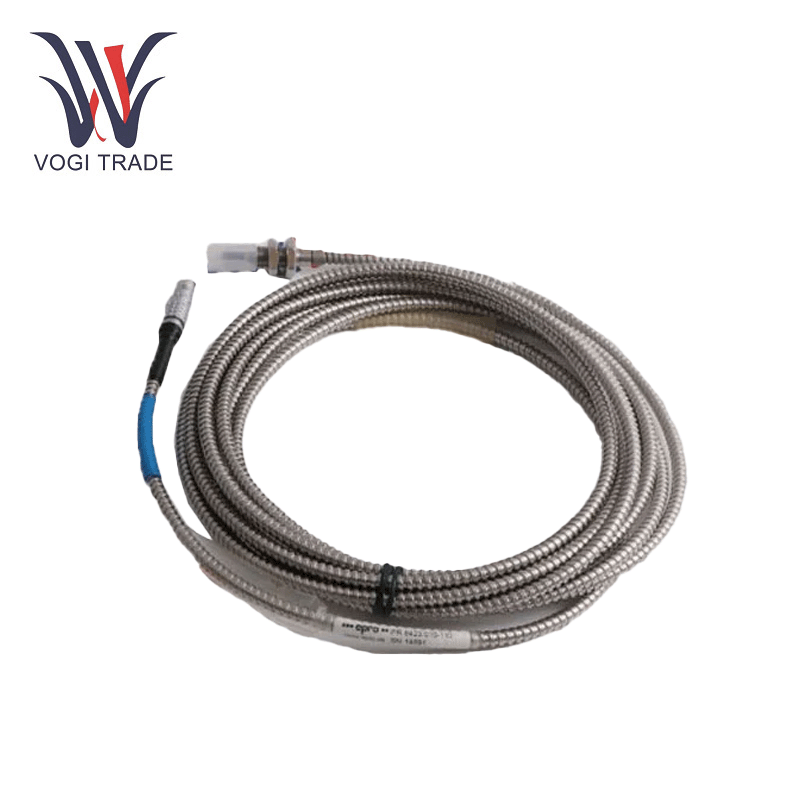

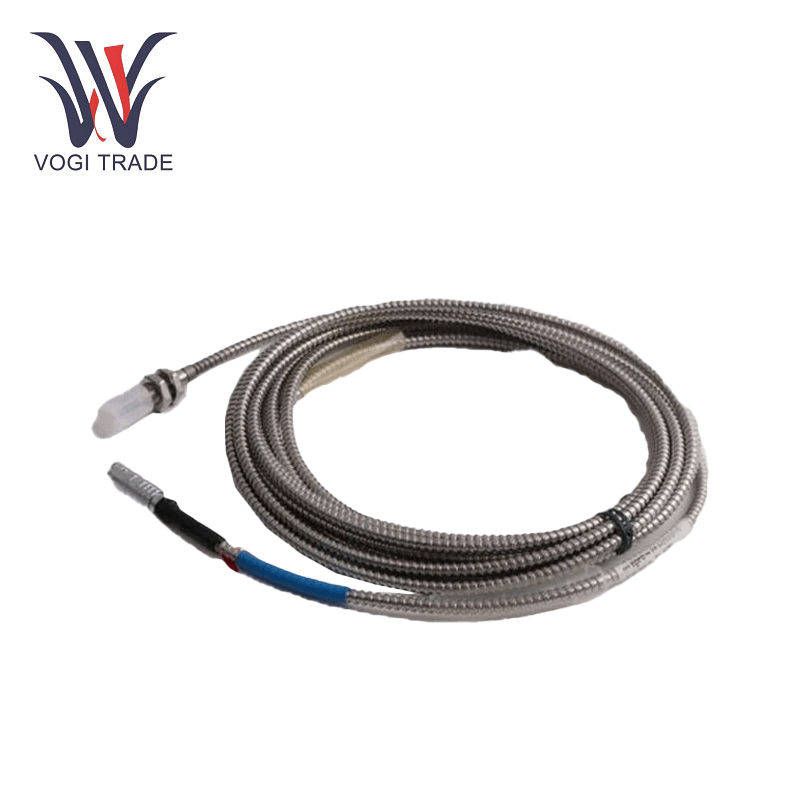

EPRO PR6423/011-131

Thông số kỹ thuật

Chiều dài luồng: 35mm

Phạm vi đo tuyến tính: 2 mm (80 triệu)

Khoảng cách không khí ban đầu: 0,5 mm (20 triệu)

Đường kính trục tối thiểu: 25 mm (0,79))

Vật liệu mục tiêu (thép từ tính): tiêu chuẩn 42CRMO4 (AISI/SAE 4140) khác (theo yêu cầu)

Lớp bảo vệ: IP66, IEC 60529

Phạm vi nhiệt độ hoạt động: Cảm biến bao gồm. Cáp 1m: -35 đến +180 ° C (-31 đến 356 ° F) Cáp & đầu nối: -35 đến +150 ° C (-31 đến 302 ° F)

Vật liệu: Mẹo cảm biến (cáp polyether polyether), cáp (thép không gỉ) (PTFE Polytetrafluoroetylen), đầu nối (đồng thau, mạ niken)

Thiết bị tương thích

EPRO PR6423/011-131 tích hợp liền mạch với các hệ thống công nghiệp:

Bộ chuyển đổi tín hiệu: Yêu cầu các bộ chuyển đổi CON 031 để xử lý các tín hiệu hiện tại xoáy thành các đầu ra được tiêu chuẩn hóa (4 ,2020 MA hoặc 0 Phản10 V), đảm bảo độ chính xác tuân thủ ISO để tích hợp với các hệ thống PLC hoặc DCS.

Nền tảng giám sát: Tương thích với các hệ thống bảo vệ máy móc MMS 3000/6000, cho phép theo dõi thời gian thực của độ lệch tâm trục, rung và dịch chuyển trục.

Phụ kiện lắp đặt: Sử dụng các ống bảo vệ bằng thép không gỉ MPT 064 hoặc EZ 1600 Đầu dò đầu dò để ổn định cảm biến trong máy móc quay tốc độ cao.

Kịch bản ứng dụng

EPRO PR6423/011-131 vượt trội trong các quy trình công nghiệp quan trọng về nhiệm vụ:

Giám sát trục tuabin: Các biện pháp dịch chuyển trục và xuyên tâm trong tuabin hơi/khí, phát hiện sai lệch hoặc hao mòn để ngăn chặn thời gian chết không có kế hoạch. Ví dụ, trong các nhà máy điện có chu kỳ kết hợp, nó đảm bảo độ thanh thải an toàn giữa các thành phần quay và đứng yên.

Phân tích rung động máy nén: Theo dõi độ lệch tâm động trong máy nén tốc độ cao, tối ưu hóa hiệu quả và giảm chi phí bảo trì bằng cách xác định rủi ro mất cân bằng rôto.

Kiểm soát bôi trơn mang: Màn hình độ dày màng dầu trong tua -bin thủy điện hoặc vòng bi bơm, cung cấp cảnh báo sớm cho sự cố bôi trơn. Điều này là rất quan trọng đối với các nhà máy thủy điện hoạt động dưới tải biến đổi.

Cài đặt & Bảo trì

Gắn kết: EPRO PR6423/011-131 có chủ đề M10X1 hoặc 3/8 "-24UNF để định vị linh hoạt. Đảm bảo đường kính trục tối thiểu là 25 mm và khoảng cách không khí ban đầu là 0,5 mm (± 0,1 mm) để duy trì độ chính xác đo.

Cáp: Cáp bọc thép (đường kính 6 mm) với bán kính uốn tối thiểu 35 mm được khuyến nghị cho định tuyến căng thẳng gần thiết bị xoay hoặc trong không gian hạn chế.
