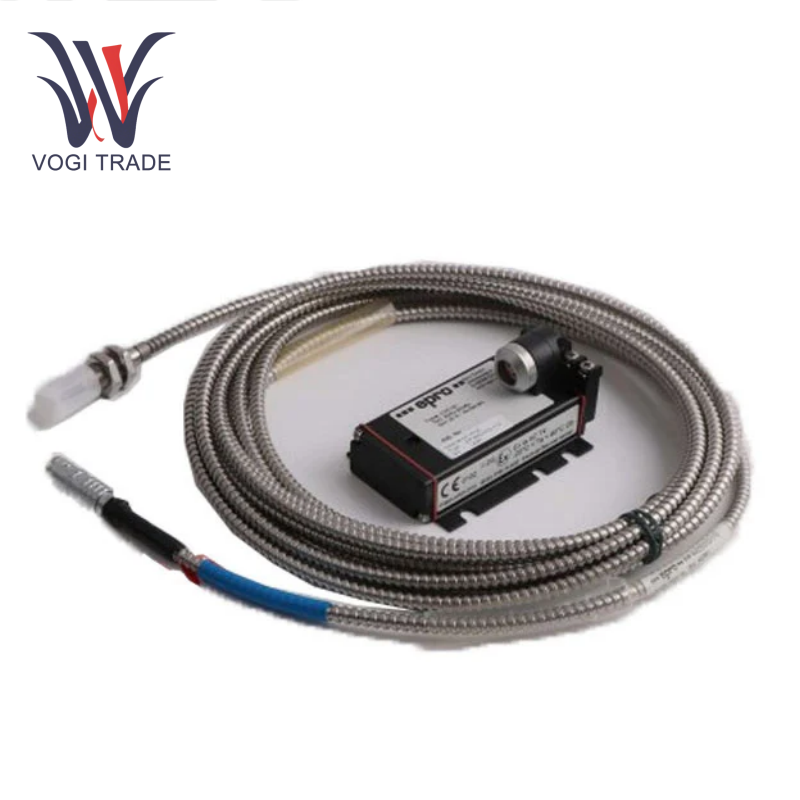

Thương hiệu: EPROMô tả: Cảm biến dòng điện 8 mmĐiều kiện: Thương hiệu mớiChứng chỉ ： Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 10Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnEPRO PR6423/010-040 là một cảm biến rung không tiếp xúc dựa trên hiệu ứng dòng điện xoáy. Nó cần được sử dụng với bộ tiền khuếch đại (như CON021) và được thiết kế để giám sát các tham số như rung trục và chuyển vị của máy móc quay.
| Sản xuất |
EPRO |
| Số mô hình |
PR6423/010-040 |
| Đất nước xuất xứ |
Đức |
| Mã HS |
8414909090 |
| Kích thước |
25cm*25cm*6cm |
| Kích thước đóng gói |
27cm*27cm*10cm |
| Cân nặng |
1,2kg |
Thông số kỹ thuật
Phạm vi đo tuyến tính: ± 0,5 mm
Khoảng cách không khí ban đầu (Tham chiếu dịch chuyển tĩnh): 0,5 mm (20 triệu)
Độ phân giải: 1% phạm vi đo lường
Lỗi tuyến tính: ± 0,025 mm (± 1 triệu) @ 0 ~ 45 ° C
Độ nhạy: 8 V/mm (203,2 mV/mil) ± 5%
Phạm vi nhiệt độ: -35 ° C đến +180 ° C
Điện áp cung cấp: 24V DC
Tín hiệu đầu ra: 4 ~ 20 mA Đầu ra hiện tại
Đầu ra kỹ thuật số: 6 kênh lập trình độc lập, Hỗ trợ thường mở/thường được cấu hình
Kích thước chủ đề: Chủ đề M10 × 1 số liệu
EPRO PR6423/010-040 Đo lường không tiếp xúc dựa trên hiệu ứng dòng điện xoáy:
EPRO PR6423/010-040 hoạt động với bộ tiền khuếch đại để tạo thành một mạch dao động. Khi đầu dò cảm biến tiếp cận một mục tiêu kim loại dẫn điện (chẳng hạn như bề mặt của trục), sự thay đổi trong trường điện từ làm cho biên độ dao động giảm dần, và biên độ suy giảm tỷ lệ thuận với khoảng cách giữa đầu dò và mục tiêu. .
Nhà máy hiệu chuẩn trước: Hiệu chuẩn tuyến tính được thực hiện bằng vật liệu hiệu chuẩn 42CRMO4. Không cần hiệu chuẩn bổ sung trong quá trình cài đặt. Chỉ có khoảng cách không khí cần được điều chỉnh cho đến khi tín hiệu đầu ra của bộ tiền khuếch đại đáp ứng các yêu cầu.
Xử lý tín hiệu: Bộ tiền khuếch đại chuyển đổi tín hiệu khoảng cách thành đầu ra dòng điện/điện áp tiêu chuẩn và sử dụng mô-đun để nhận ra theo dõi thời gian thực của rung động, dịch chuyển và các tham số khác.
Chúng tôi cũng cung cấp các mô hình khác của các sản phẩm này: PR6423/010-010, PR6423/010-030, PR6423/015-010. Chúng giống nhau về thông số kỹ thuật, tính năng và phạm vi ứng dụng. Sự khác biệt là tổng chiều dài của cáp, tham khảo bảng để biết chi tiết.
|
Số mô -đun |
Chiều dài cáp |
| PR6423/010-010 |
5m |
| PR6423/010-030 |
6m |
| PR6423/010-040 |
8m |
| PR6423 // 015-010 |
5m （chiều dài luồng ： 75mm） |
Ghi chú: EPRO PR6423/010-040 có thể được sử dụng với bộ tiền khuếch đại CON021 để đạt được sự khuếch đại và xử lý tín hiệu.
Yêu cầu cài đặt: Đường trung tâm của đầu dò là trực giao với đường trung tâm trục và bề mặt đo phải không có vết nứt hoặc va chạm (độ nhám 0,4 ~ 0,8 m)
Để biết đề xuất lựa chọn, vui lòng tham khảo các tài liệu kỹ thuật chi tiết hơn trong tệp đính kèm.
