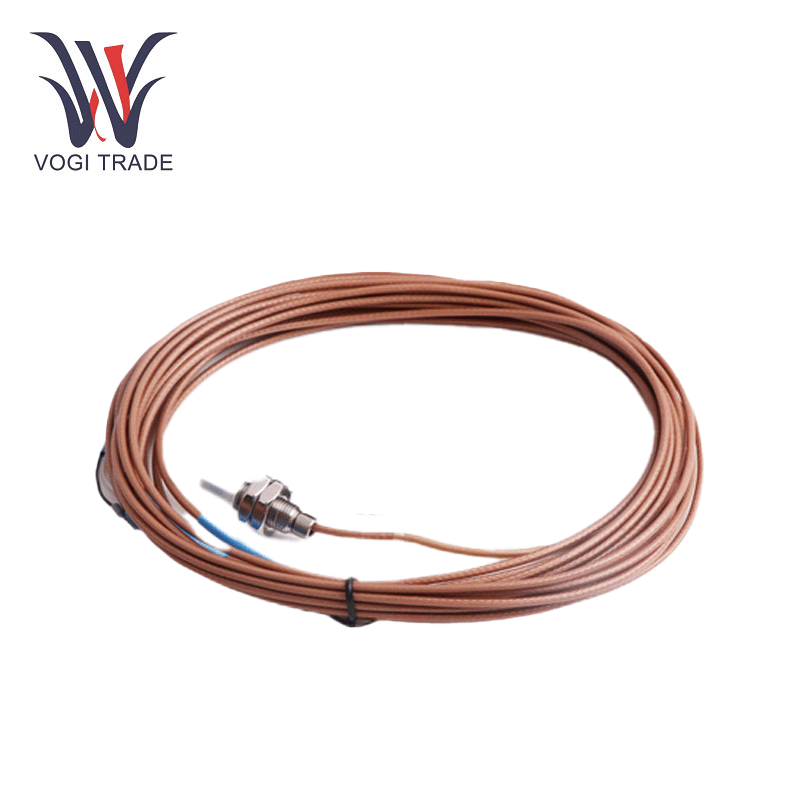

EPRO PR6423/001-010

Thông số kỹ thuật

Chiều dài luồng: 35mm

Phạm vi đo tuyến tính: 2 mm (80 triệu)

Khoảng cách không khí ban đầu: 0,5 mm (20 triệu)

Đường kính trục tối thiểu: 25 mm (0,79))

Vật liệu mục tiêu (thép từ tính): tiêu chuẩn 42CRMO4 (AISI/SAE 4140) khác (theo yêu cầu)

Lớp bảo vệ: IP66, IEC 60529

Phạm vi nhiệt độ hoạt động: Cảm biến bao gồm. Cáp 1m: -35 đến +180 ° C (-31 đến 356 ° F) Cáp & đầu nối: -35 đến +150 ° C (-31 đến 302 ° F)

Vật liệu: Mẹo cảm biến (cáp polyether polyether), cáp (thép không gỉ) (PTFE Polytetrafluoroetylen), đầu nối (đồng thau, mạ niken)

Thiết bị tương thích

EPRO PR6423/001-010 tích hợp liền mạch với các hệ thống giám sát công nghiệp:

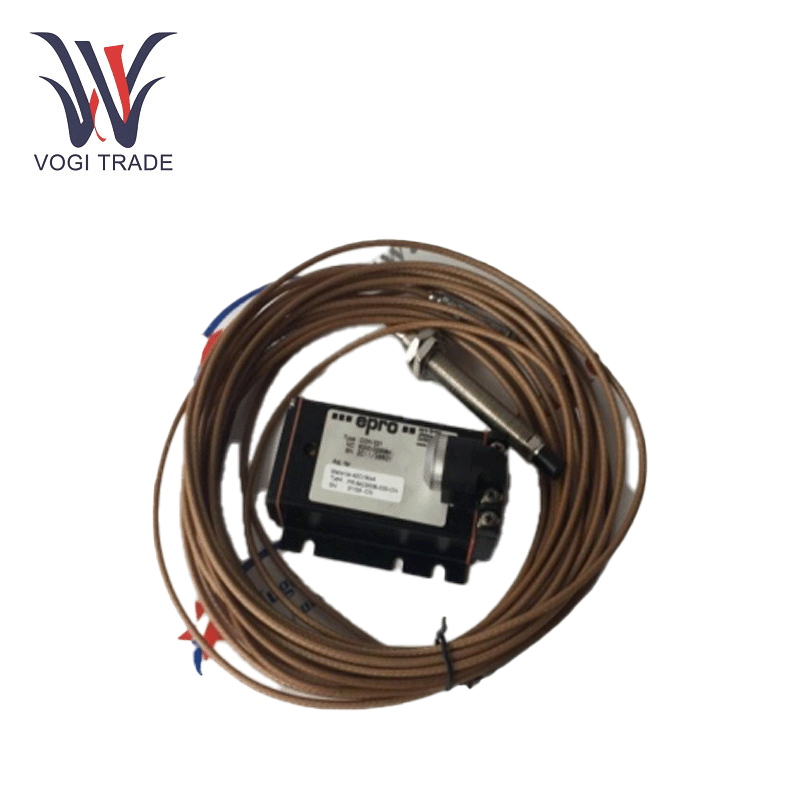

Bộ chuyển đổi tín hiệu: Yêu cầu ghép nối với các bộ chuyển đổi CON 021 để chuyển đổi tín hiệu cảm biến thô thành các đầu ra được tiêu chuẩn hóa (ví dụ: 42020 Ma hoặc 0, 10 V) để tích hợp với các hệ thống điều khiển.

Nền tảng giám sát: Tương thích với các hệ thống bảo vệ máy móc MMS 6000/3000, cho phép theo dõi độ rung thời gian thực, dịch chuyển trục và độ lệch tâm trong tuabin và máy nén.

Phụ kiện lắp đặt: Sử dụng với các ống bảo vệ kim loại MPT 064 hoặc EZ 1600 Bộ đầu dò để tăng cường độ ổn định trong cài đặt hiệu chỉnh cao

Cài đặt & Bảo trì

Cài đặt thực tiễn tốt nhất:

Gắn kết: EPRO PR6423/001-010 có chủ đề M10x1 hoặc 3/8 "-24unf để định vị linh hoạt. Đảm bảo đường kính trục tối thiểu là 25 mm và khoảng cách không khí ban đầu là 0,5 mm (± 0,1 mm) để có độ chính xác tín hiệu tối ưu.

Cáp: Sử dụng cáp bọc thép (đường kính 6 mm) với bán kính uốn tối thiểu là 35 mm để ngăn ngừa thiệt hại trong định tuyến căng thẳng cao.

Hướng dẫn bảo trì:

Kiểm tra định kỳ: Kiểm tra đầu cảm biến để tích tụ các mảnh vỡ hoặc ăn mòn hàng quý. Xác minh tính toàn vẹn của cáp, đặc biệt là gần các đầu nối, để duy trì bảo vệ IP66.

Tái hiệu chuẩn: Thực hiện hiệu chuẩn hai năm một lần bằng cách sử dụng các bộ chuyển đổi chuỗi CON để đảm bảo độ chính xác dài hạn (độ lặp lại ± 0,01 mm) và giảm thiểu trôi dạt.

Chúng tôi cũng cung cấp các mô hình khác của các sản phẩm này: PR6423/00R-010, PR6423/009-030, PR6423/007-010. Chúng giống nhau trong thông số kỹ thuật, tính năng và phạm vi ứng dụng. Sự khác biệt là chiều dài của luồng và chiều dài cáp, tham khảo bảng để biết chi tiết.
