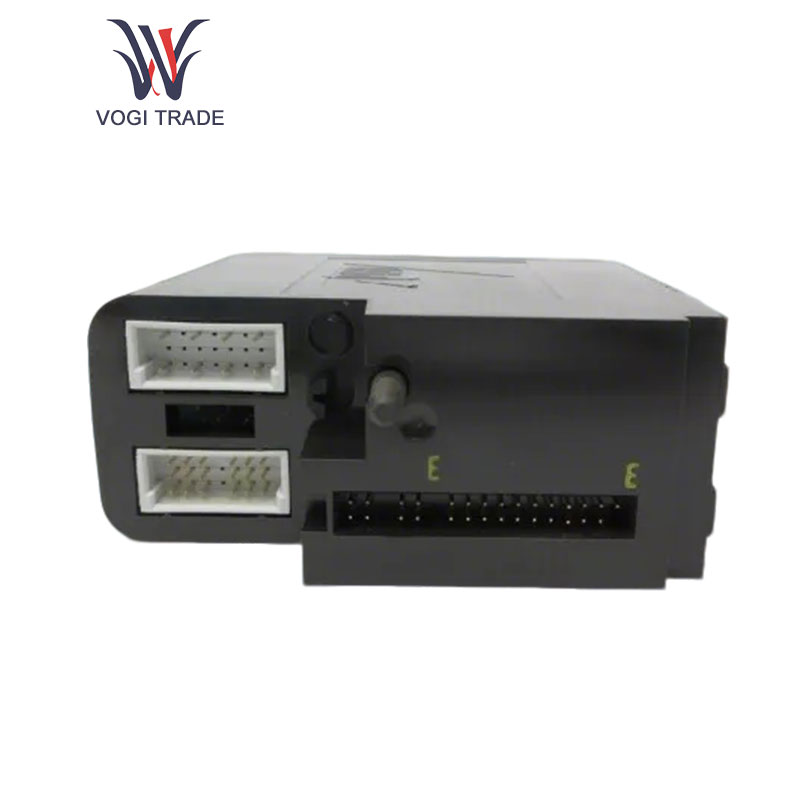

Emerson KJ3222X1-BA1

Chi tiết

Giới thiệu Emerson KJ3222X1-BA1

Emerson KJ3222X1-BA1 truyền tín hiệu tương tự sang tín hiệu kỹ thuật số để cho phép xử lý trên máy tính nhằm thu thập và xử lý dữ liệu tương tự bổ sung.

Thông số kỹ thuật của Emerson KJ3221X1-BA1

Định mức công suất bus cục bộ: 12 VDC ở 150 mA. Định mức công suất trường bus: 24 VDC ở 300 mA.

Định mức mạch trường: 24 VDC ở 30 mA.

Phạm vi nhiệt độ hoạt động: -40oC đến 70oC. Khả năng chống sốc: 10g ½ sóng hình sin, trong 11 ms.

Khả năng chống rung: đỉnh 1 mm đến đỉnh từ 5 đến 16 Hz; 0,5 g từ 16 đến 150Hz.

Mức độ chất gây ô nhiễm trong không khí: ISA-S71.04 – 1985 chất gây ô nhiễm trong không khí loại G3.

Độ ẩm tương đối: 5 đến 95% không ngưng tụ; Xếp hạng IP20.

Số lượng kênh: 8 kênh.

Đầu cảm biến: 4-20 mA. Hỗ trợ giao thức HART; có thể thực hiện giao tiếp kỹ thuật số hai chiều với các thiết bị hỗ trợ giao thức HART, có lợi cho việc giám sát và chẩn đoán lỗi từ xa để quản lý thông minh;

Tính năng chính của Emerson KJ3222X1-BA1

Phạm vi đầu vào rộng: hỗ trợ nhiều phạm vi đầu vào tín hiệu analog khác nhau, chẳng hạn như 0-5V, 0-10V, 4-20mA, v.v.; điều chỉnh các loại và thủ thuật khác nhau của tín hiệu đầu ra cảm biến, đồng thời nâng cao tính linh hoạt và khả năng tương thích của chúng đối với các ứng dụng sản phẩm cũng như tính phù hợp để sử dụng rộng rãi trong các lĩnh vực công nghiệp và đối tượng điều khiển khác nhau. Tốc độ lấy mẫu cao, thu thập và chuyển đổi tín hiệu tương tự nhanh, điều chỉnh nhanh dữ liệu tương tự kịp thời, đảm bảo hệ thống điều khiển phản ánh chính xác theo thời gian thực về trạng thái hoạt động của thiết bị hiện trường giúp cải thiện phản ứng động và thời gian điều khiển.

Chức năng tự giám sát và báo động: Hiện tại nó có thể tự giám sát, phát hiện các điều kiện vận hành có chủ ý và tìm ra những tín hiệu nào nằm ngoài phạm vi của chúng. Các vấn đề bên trong với kênh phụ, bất thường về điện áp cung cấp, v.v., đồng thời gửi kịp thời thông tin cảnh báo đến nhân viên được chỉ định để hành động, giúp xác định và giảm thiểu tình trạng cũng như tác động của rối loạn chức năng đối với quy trình sản xuất.

Tương thích điện từ: tuân thủ EMC tôn trọng, mang lại khả năng chống nhiễu điện từ tốt hơn, khả năng ức chế bức xạ điện từ, không gây nhiễu cho các thiết bị điện tử xung quanh và hoạt động ổn định trong môi trường điện từ phức tạp, đảm bảo độ ổn định và độ tin cậy của toàn bộ hệ thống.

Điều hòa và lọc tín hiệu: Với mạch điều hòa và chức năng lọc tín hiệu tích hợp, tất cả các thành phần nhiễu và nhiễu trong tín hiệu có thể được loại bỏ trước khi dữ liệu đầu vào, nâng cao chất lượng và độ ổn định của tín hiệu, đảm bảo tính xác thực và độ tin cậy của dữ liệu được thu thập, do đó giảm thiểu tỷ lệ trục trặc hệ thống và lỗi đo lường xảy ra do nhiễu tín hiệu.

Ứng dụng của Emerson KJ3222X1-BA1

Công nghiệp dầu khí. Đầu tiên là khai thác mỏ: Việc sử dụng mô-đun này trong hoạt động khai thác dầu khí sẽ cho phép thu thập các thông số như áp suất và nhiệt độ đầu giếng, theo dõi trạng thái sản xuất giếng dầu trong thời gian thực và đảm bảo an toàn và ổn định. của hoạt động khai thác mỏ. Ví dụ, nếu áp suất đầu giếng được đo chính xác, nhân viên có thể hành động ngay lập tức để điều chỉnh các thông số vận hành của thiết bị khai thác nhằm tránh các tai nạn như nổ tung.

Liên kết chuyển động, Lưu lượng, áp suất và vị trí van trong đường ống dẫn dầu khí được giám sát để đạt được độ chính xác cao trong việc kiểm soát vận chuyển dầu khí. Khả năng này sẽ đảm bảo sự ổn định, an toàn cho hoạt động vận chuyển dầu khí và giảm nguy cơ rò rỉ. Ví dụ, độ mở của van được điều chỉnh tự động theo dữ liệu dòng chảy để đảm bảo vận chuyển dầu khí ở lưu lượng và áp suất định trước.

Ngành điện khác

1.Liên kết phát điện: Việc này có thể bao gồm việc thu thập các thông số như nhiệt độ nồi hơi, áp suất, mực nước, tốc độ tua-bin, độ rung và các tín hiệu khác trong nhà máy nhiệt điện để điều khiển chính xác và bảo vệ hoạt động của tổ máy phát điện, đảm bảo vận hành an toàn và ổn định. vận hành quá trình phát điện. Trong các nhà máy thủy điện, việc giám sát các thông số như lưu lượng, áp suất, v.v. trong tuabin có thể tối ưu hóa hiệu suất phát điện. Ví dụ, nguy cơ mất điện do hư hỏng thiết bị có thể được giảm bớt khi phát hiện ra các mối nguy hiểm lỗi tiềm ẩn thông qua giám sát thời gian thực đối với các tín hiệu rung của tuabin.

2.Liên kết truyền tải: Mô-đun này có thể thu thập các thông số như nhiệt độ dầu máy biến áp, mức dầu, nhiệt độ cuộn dây, điện áp thanh cái, dòng điện và các đại lượng điện khác trong trạm biến áp, từ đó đạt được khả năng giám sát trạng thái và cảnh báo lỗi của thiết bị trạm biến áp và đảm bảo hoạt động đáng tin cậy của mạng truyền tải. Ví dụ, nhiệt độ dầu của máy biến áp có thể được sử dụng để điều chỉnh ngay trạng thái của thiết bị làm mát phù hợp với những thay đổi nhằm kéo dài tuổi thọ sử dụng và nâng cao độ tin cậy của hệ thống truyền tải.
