EA402 913-402-000-013-A1-E050-F0-G000

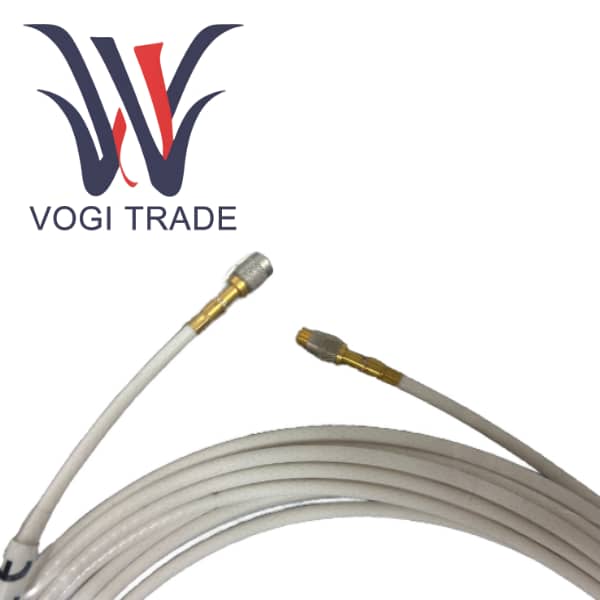

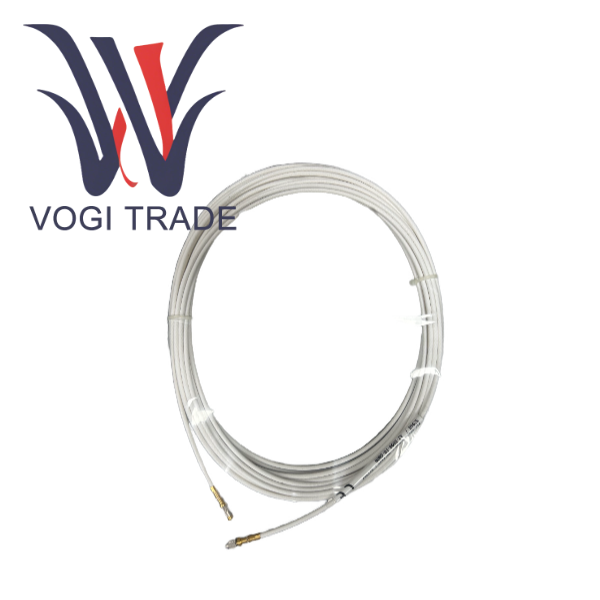

Tổng quan về sản phẩm

Mẫu 913-402-000-013-A1-E050-F0-G000

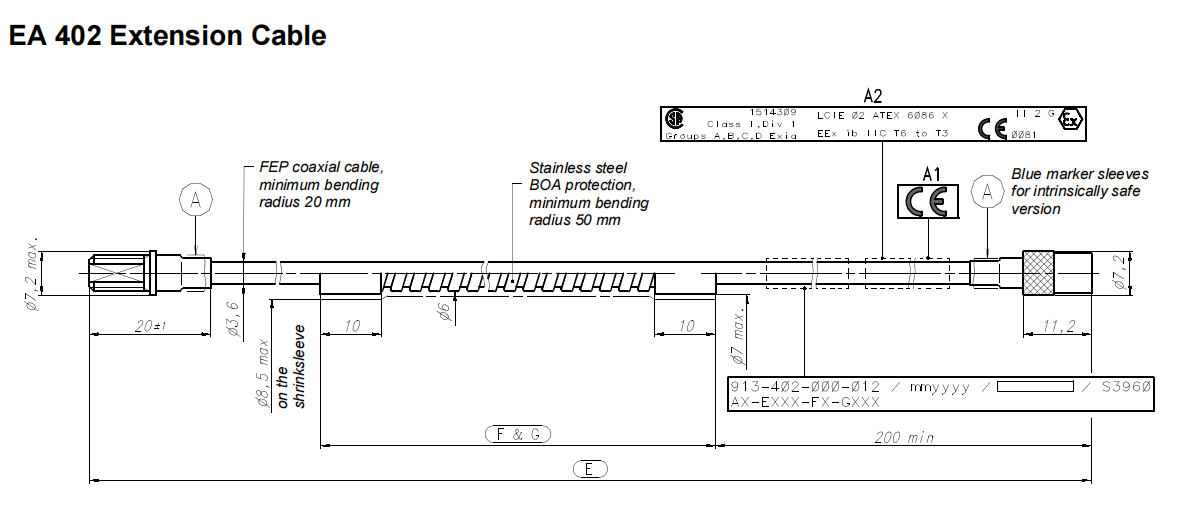

913-402-000    Mẫu đế cáp mở rộng EA402.

-013               Về bản chất An toàn, Exi, thích hợp cho khu vực nguy hiểm dễ cháy nổ.

-A1                 Không được nêu rõ ràng trong hướng dẫn sử dụng, nhưng thông thường "A1" có thể đề cập đến một biến thể trình kết nối hoặc chứng nhận cụ thể, có thể được coi là một phần của phiên bản Exi trong ngữ cảnh này.

-E050             Chiều dài cáp là 5,0 mét.

-F0                 Không có vỏ bện bằng thép không gỉ

-G000             Không có bảo vệ BOA

Tính năng chức năng của sản phẩm

Đường truyền tham số phân tán chính xác

Trở kháng đặc tính của cáp được xác định chung bởi đường kính của dây dẫn trung tâm, hằng số điện môi của lớp cách điện và cấu trúc của lớp che chắn. EA402 được sản xuất chính xác để duy trì dung sai 70Ω ± 1Ω. Giá trị này không được chọn ngẫu nhiên mà cùng với độ tự cảm của cuộn dây của đầu dò TQ và mạch dao động của bộ tiền khuếch đại IQS 452, tạo thành mạch cộng hưởng LC có tần số cộng hưởng khoảng 1 MHz. Bất kỳ sai lệch trở kháng nào cũng sẽ làm thay đổi giá trị Q và điểm cộng hưởng của mạch, ảnh hưởng trực tiếp đến độ nhạy và độ tuyến tính của hệ thống.

Điện dung phân tán thấp và ổn định, điện dung phân tán trên mỗi mét cáp được kiểm soát chặt chẽ. Tổng điện dung của toàn bộ chuỗi đo là giá trị thiết kế cố định. Việc hiệu chuẩn bộ tiền khuếch đại chính xác dựa trên tổng điện dung này. Nếu sử dụng sai chiều dài hoặc mẫu cáp, tổng điện dung sẽ thay đổi, điều này sẽ dẫn đến:

Độ lệch độ nhạy xảy ra khi mối quan hệ tỷ lệ giữa điện áp đầu ra và độ dịch chuyển thực tế thay đổi.

Độ lệch phạm vi tuyến tính, trong đó vùng đo tuyến tính hiệu quả di chuyển, có thể dẫn đến vượt quá vùng tuyến tính ngay cả ở vị trí vận hành bình thường.

Độ ổn định nhiệt độ kém đi và tốc độ thay đổi điện dung của cáp theo nhiệt độ sẽ ảnh hưởng đến hiệu suất trôi theo nhiệt độ của toàn bộ hệ thống.

Độ trung thực tín hiệu vượt trội, 913-402-000-013-A1-E050-F0-G000 đóng vai trò là cầu nối nối đầu dò và bộ tiền khuếch đại. EA402 phải đảm bảo rằng tín hiệu có độ suy giảm biên độ tối thiểu, độ méo pha thấp nhất và ít gây nhiễu nhất trong quá trình truyền. Chất cách nhiệt FEP bằng bọt chất lượng cao và tấm chắn bện hai lớp cùng nhau đạt được mục tiêu này, đảm bảo độ chính xác của các phép đo độ rung và dịch chuyển dưới micron.

Cơ chế bảo mật cấp hệ thống an toàn nội tại

Bản thân cáp EA402 Exi không “tạo ra” sự an toàn như một mắt xích chính trong mạch giới hạn năng lượng mà là một thành phần của toàn bộ mạch an toàn nội tại. 913-402-000-013-A1-E050-F0-G000 phải hoạt động cùng với bộ tiền khuếch đại IQS 452. Bộ tiền khuếch đại tích hợp các mạch giới hạn điện áp, giới hạn dòng điện và cách ly bên trong. Các mạch này giới hạn năng lượng từ vùng an toàn xuống mức cực thấp rồi đưa đến đầu dò TQ nằm trong vùng nguy hiểm thông qua cáp EA402.

Bao đựng bút đánh dấu màu xanh lam là yêu cầu bắt buộc trong các tiêu chuẩn như IEC 60079-14. Sự tồn tại của nó thiết lập một bản sắc trực quan rõ ràng về ranh giới an ninh. Tại chỗ, bất kỳ đường nào được đánh dấu màu xanh lam đều được coi là "đường an toàn nội tại", có nghĩa là:

Chỉ những công cụ an toàn nội tại đã được chứng nhận mới có thể được sử dụng để vận hành.

EA402 không được ngắt kết nối hoặc kết nối khi bật nguồn.

913-402-000-013-A1-E050-F0-G000 phải được cách ly nghiêm ngặt về mặt vật lý với các mạch không an toàn về mặt nội tại. Mã màu được tiêu chuẩn hóa này là tuyến phòng thủ cuối cùng chống lại lỗi của con người và đảm bảo an toàn tính mạng.

Ngay cả trong tình trạng hỏng hóc đơn lẻ tồi tệ nhất, năng lượng bị hạn chế bởi bộ tiền khuếch đại cũng không đủ để đốt cháy một hỗn hợp khí nổ cụ thể. Cấu trúc vật lý của cáp EA402 cũng đã được tính toán để đảm bảo nó sẽ không trở thành nguồn đánh lửa do quá dòng.

Để biết thêm thông tin về bảng dữ liệu EA402, vui lòng nhấp vào bảng dữ liệu bên dưới.
