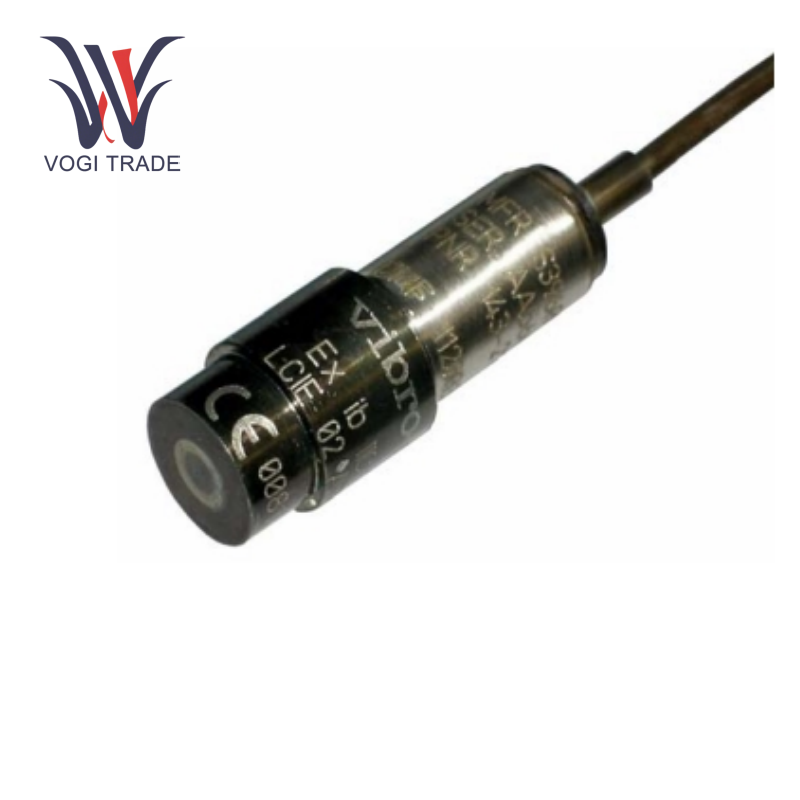

CP216 143-216-000-251

CP216 143-216-000-251 là một cảm biến áp suất động điện áp hiệu suất cao được thiết kế cho môi trường công nghiệp cực đoan. Nó sử dụng công nghệ cảm biến áp điện chế độ nén và phù hợp để giám sát xung áp suất động trong buồng đốt cháy tuabin khí, hệ thống làm mát nhà máy điện hạt nhân, v.v ... Nó đặc biệt tốt trong hoạt động ổn định lâu dài ở nhiệt độ cao, áp suất cao và môi trường nổ.

Thông số kỹ thuật

Độ nhạy: 200 pc/bar (khoảng 13,8 pc/psi).

Phạm vi động; 0,0005 bar đến 250 bar (tương ứng với 0,007 psi đến 3625 psi).

Đáp ứng tần số: 2 Hz đến 15.000 Hz (bao gồm xung tần số thấp để phát hiện tác động tần số cao).

Lỗi tuyến tính: <± 1% (trong phạm vi đầy đủ).

Nhiệt độ hoạt động: -54 ° C đến +470 ° C (phiên bản công nghiệp tiêu chuẩn).

Cấp độ bảo vệ: IP67 (chống bụi và chống thấm nước, phù hợp cho môi trường công nghiệp ngoài trời và khắc nghiệt).

Cấu hình cáp: Cáp cách điện khoáng tùy chọn, hỗ trợ chiều dài. 0,5m/1m/2m/3m/5m, loại đầu nối LEMO hoặc giao diện đặc biệt nhiệt độ cao.

Công suất quá tải: 350 bar.

Tần số cộng hưởng:> 80 kHz.

Các chức năng và nguyên tắc cốt lõi

Phát hiện áp suất động áp điện: Thông qua hiệu ứng áp điện của vật liệu áp điện nhân tạo (như tinh thể thạch anh), áp suất cơ học được chuyển thành tín hiệu điện tích và lượng điện tích tỷ lệ thuận với thay đổi áp suất là đầu ra (độ nhạy là 200 pc/bar). Bộ khuếch đại điện tích bên ngoài (như IPC704) được yêu cầu để chuyển đổi tín hiệu điện tích thành tín hiệu dòng điện/điện áp tiêu chuẩn.

Khả năng thích ứng với môi trường khắc nghiệt: Nó áp dụng cáp cách nhiệt (MI) và thiết kế vỏ chống nhiệt độ cao, thích nghi với phạm vi nhiệt độ -54 ° C đến +470 ° C và hỗ trợ giám sát dài hạn các cảnh nhiệt độ cực cao như buồng kết hợp tuabine.

Chứng nhận chống nổ và an toàn: Nó đã thông qua chứng nhận chống nổ Ex IB và có thể được sử dụng an toàn trong môi trường khí nổ.
