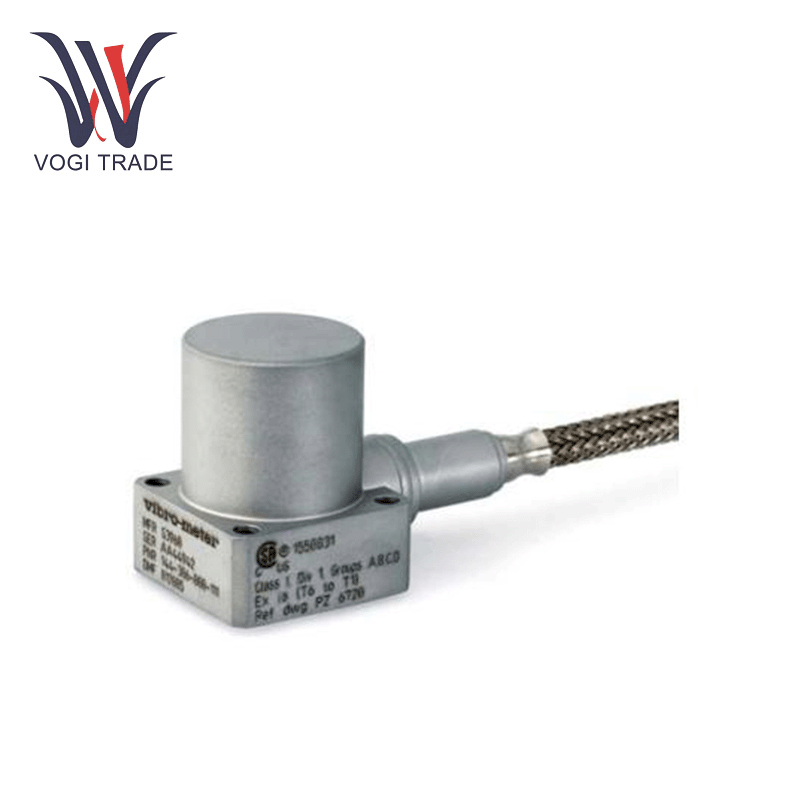

CA306 144-306-000-321

Thông số kỹ thuật

Độ nhạy (ở 120 Hz): 50 pc/g ± 5%

Phạm vi đo động (ngẫu nhiên): 0,01 g đến 100 g đỉnh

Khả năng quá tải (Spike): Tối đa 200 g Đỉnh

Độ tuyến tính: ± 1% trên phạm vi đo động

Độ nhạy ngang: <5%

Tần số cộng hưởng:> 15 kHz

Đáp ứng tần số (điển hình): ± 5% trong khoảng từ 5 đến 3 000 Hz (tần số cắt thấp hơn được xác định bởi

Điện tử đã sử dụng)

Điện trở cách nhiệt bên trong: Min. 109 ω đất cực

Tối thiểu. 109 cực cực

Thiết bị tương thích

CA306 144-306-000-321 tích hợp liền mạch với các hệ thống giám sát tiêu chuẩn công nghiệp:

Bộ điều hòa tín hiệu VIBRO-METER®: Ghép với các bộ khuếch đại điện tích IPC704 để chuyển đổi đầu ra cảm biến 442020 Ma thành dữ liệu rung có thể thực hiện được cho các tuabin GE Frame 6B hoặc Siemens SGT-700.

Sê-ri Bently Nevada 3500: Sử dụng CA306 144-306-000-321 cùng với 3300 đầu dò gần 3300 XL để dịch chuyển trục toàn diện và giám sát mở rộng vỏ trong các nhà máy năng lượng chu kỳ kết hợp.

ABB System 800XA: Tương thích với các hệ thống điều khiển OCS ưu tiên, cảm biến hỗ trợ các quy trình bảo trì dự đoán trong các nền tảng ngoài khơi và các nhà máy hóa lỏng LNG.

Akịch bản pplication

Theo dõi sức khỏe tuabin khí: Tại một nhà máy điện ở Trung Đông, CA306 144-306-000-321 đã được lắp đặt trên tua-bin Mitsubishi M501J để phát hiện các dị thường tần số truyền lưỡi. Điều này đã giảm thời gian ngừng hoạt động không có kế hoạch 22% thông qua việc phát hiện sớm sự mất cân bằng của cánh quạt.

Thử nghiệm động cơ máy bay: Một phòng thí nghiệm hàng không vũ trụ châu Âu đã sử dụng CA306 144-306-000-321 để xác nhận các rung động của quạt trong các động cơ Rolls-Royce Trent XWB trong các thử nghiệm sốc nhiệt (-196 ° C đến +650 ° C), đạt được sự tuân thủ ISO 17025.

Giám sát máy bơm dầu mỏ: Trong một nhà máy lọc dầu Texas, cảm biến theo dõi các rung động dọc trong máy bơm ly tâm xử lý dầu thô chua. Các khoảng thời gian dịch vụ mở rộng thiết kế chống ăn mòn của nó lên 40% so với gia tốc kế thông thường.

Cài đặt & Bảo trì

Tối ưu hóa hiệu suất CA306 144-306-000-321 với các giao thức này:

IHướng dẫn NSTALATION

Căn chỉnh gắn: Đảm bảo cảm biến vuông góc với bề mặt đo. Sử dụng các bu lông tuân thủ ARINC 554 được điều chỉnh thành 8 trận10 N · m để tránh các lỗi biến dạng cơ sở.

Định tuyến cáp: Bảo vệ cáp MI bằng kẹp thép không gỉ cứ sau 0,5 mét để ngăn chặn căng thẳng cơ học. Duy trì giải phóng mặt bằng 10 cm từ cáp điện áp cao để giảm thiểu tiếng ồn.

MAintenance thực hành tốt nhất

Kiểm tra hàng quý: Kiểm tra mài mòn cáp và oxy hóa kết nối. Làm sạch nhà ở bằng một miếng vải khô; Tránh các dung môi làm suy giảm lớp oxit bảo vệ Inconel 600.

Thử nghiệm điện trở: Đo điện trở cách nhiệt (> 10^9) giữa các cực và vỏ hai năm một lần. Các giá trị dưới 10^8 cho thấy sự xâm nhập độ ẩm cần thay thế ngay lập tức.

Hiệu chuẩn: Độ nhạy hiệu chỉnh lại cứ sau 12 tháng bằng tín hiệu tham chiếu 120 Hz. Dung sai vượt quá ± 5% đòi hỏi phải thay thế cảm biến.
