CA202 144-202-000-126

Tổng quan về sản phẩm

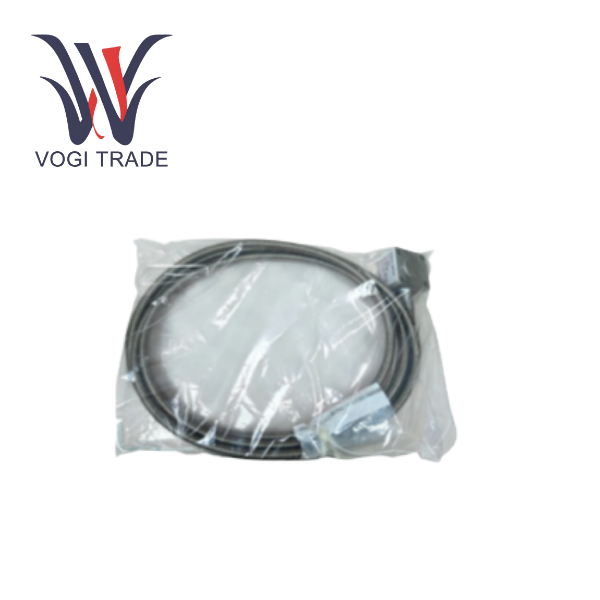

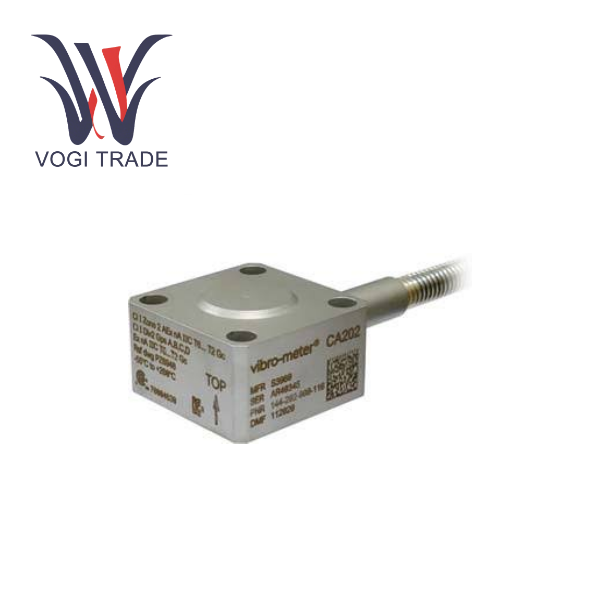

CA202 144-202-000-126 là gia tốc kế áp điện cấp công nghiệp, hiệu suất cao thuộc dòng sản phẩm VM. Model cụ thể này là phiên bản tiêu chuẩn được trang bị cáp tích hợp dài 11 mét, được thiết kế để theo dõi độ rung liên tục trong môi trường công nghiệp đòi hỏi khắt khe nhưng không nguy hiểm. Gia tốc kế áp điện có cấu trúc chắc chắn, kín, đảm bảo độ tin cậy lâu dài khi tiếp xúc với độ ẩm, hơi nước, dầu và các chất gây ô nhiễm ăn mòn khác. Bằng cách sử dụng phần tử cảm biến áp điện chế độ cắt đối xứng, CA202 cung cấp dữ liệu rung động có độ chính xác cao rất quan trọng để theo dõi tình trạng và bảo trì dự đoán các máy móc quan trọng như tua bin, máy bơm, máy nén và quạt.

Sự khác biệt giữa đầu ra IEPE và đầu ra 4-20mA - Lấy CA202 làm ví dụ

Các loại tín hiệu là khác nhau

 IEPE xuất tín hiệu điện áp động, giữ lại dạng sóng rung hoàn chỉnh ban đầu. Đầu ra 4-20mA là tín hiệu dòng tĩnh, chỉ truyền biên độ rung được chuyển đổi tương ứng.

Lượng thông tin có sẵn thay đổi

 IEPE có thể trích xuất dữ liệu phong phú như gia tốc, vận tốc, độ dịch chuyển, phổ và pha. 4-20mA chỉ có thể cung cấp một biên độ rung duy nhất, chẳng hạn như vận tốc RMS.

Khả năng chống nhiễu là khác nhau

 IEPE yêu cầu sử dụng cáp có độ ồn thấp chuyên dụng và có khả năng chống nhiễu ở mức trung bình. 4-20mA có khả năng chống nhiễu mạnh và là giải pháp được ưa chuộng cho các khu công nghiệp.

Các kịch bản ứng dụng điển hình là khác nhau

 IEPE phù hợp để chẩn đoán lỗi, phân tích phổ và nghiên cứu khoa học; 4-20mA phù hợp hơn để bảo vệ thời gian ngừng hoạt động, theo dõi xu hướng và tích hợp với hệ thống DCS hoặc PLC.

Dự đoán ba tần số đặc trưng của hư hỏng vòng bi thông qua dữ liệu rung CA202

Loại đầu tiên

 Tần số hư hỏng vòng ngoài (BPFO) Nguyên nhân vật lý gây ra hư hỏng vòng ngoài là do vùng rỗ hoặc nứt vỡ nơi các con lăn đi qua bề mặt vòng ngoài. Trong phổ do CA202 thu thập, BPFO sẽ thể hiện các tần số cơ bản riêng biệt và phép nhân của chúng (chẳng hạn như 2x và 3x), đồng thời biên độ ổn định, về cơ bản không bị ảnh hưởng bởi sự thay đổi tải. Khi giá trị đỉnh của BPFO cao hơn mức nhiễu nền từ 3 đến 5 lần thì có thể xác định được hư hỏng sớm đã xảy ra ở vòng tròn bên ngoài.

Loại thứ hai

 Tần số lỗi vòng trong (BPFI). Nguyên nhân vật lý dẫn đến hỏng vòng trong là do khuyết tật của vòng trong quay cùng với trục và điểm khuyết tật liên tục va vào các con lăn. Trên phổ, các dải biên điều chế với các khoảng tần số công suất sẽ xuất hiện gần tần số BPFI và biên độ dạng sóng có thể thay đổi theo sự dao động của tải. Khi mật độ của các dải biên này tăng lên, điều đó cho thấy mức độ nghiêm trọng của lỗi đang tăng lên.

Loại thứ ba

 Lỗi con lăn Tần số (BSF) Nguyên nhân vật lý gây ra lỗi con lăn là do bề mặt của con lăn bị dẹt, nứt hoặc vỡ. Trong phổ của CA202, tần số BSF và các sóng hài của chúng có thể xuất hiện, đôi khi đi kèm với sự điều chế tần số quay của các con lăn. Đặc điểm điển hình của loại lỗi này là tín hiệu rung không liên tục và bị ảnh hưởng rất nhiều bởi trạng thái bôi trơn.

Ưu điểm lựa chọn (Tại sao chọn 144-202-000-126)

Chứng nhận kép chống cháy nổ + nhiệt độ cao: Gia tốc kế phổ quát duy nhất đáp ứng đồng thời ATEX Ex ia và khả năng chịu nhiệt độ cao lâu dài 260oC, phù hợp với khu vực có nhiệt độ cao nguy hiểm. Độ nhạy cao + tần số rộng: Ghi lại rung động tần số thấp 0,5Hz (chẳng hạn như tốc độ quay chậm của tuabin hơi) ở 100 pC/g và bao phủ tần số cao 6000Hz (chẳng hạn như tần số chia lưới của hộp số). Kín và bền: Hàn kín hoàn toàn bằng thép không gỉ + cáp bọc thép, chống phun muối/bụi/vết dầu, thích hợp với môi trường công nghiệp khắc nghiệt. Độ ổn định lâu dài: Hiệu chuẩn nhà máy Meggitt, độ lệch hàng năm < 1%
