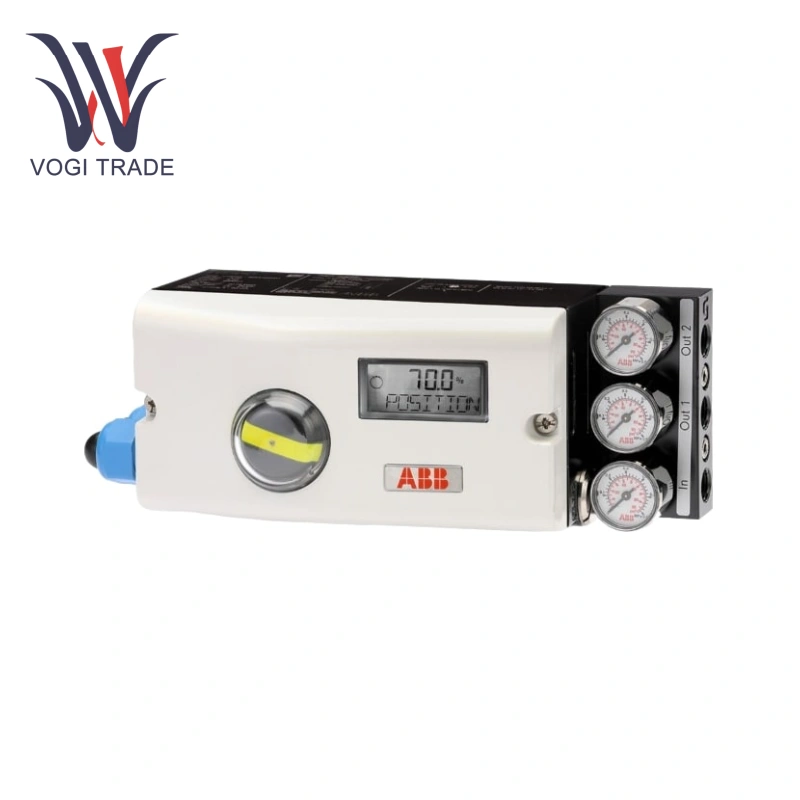

Nhẹ nhàng Nevada V18345-2021461001

Hệ thống khí nén

Phiên bản khí nén:

Bộ truyền động tác động đơn (có chức năng "không an toàn" hoặc "không đóng băng").

Bộ truyền động tác động kép (với chức năng "không an toàn" hoặc "không đóng băng").

Chế độ không an toàn:

Khi mất điện, đầu ra 1 bị giảm áp và lò xo truyền động sẽ di chuyển van đến vị trí an toàn (đầu ra 2 được điều áp để tác động kép).

Chế độ đóng băng không thành công:

Khi mất điện, đầu ra khí nén sẽ đóng và van bị đóng băng ở vị trí hiện tại.

Vận hành và Truyền thông

Bảng điều hành:

Màn hình LCD 2 dòng + 4 nút, hỗ trợ cấu hình, vận hành và giám sát cục bộ.

Vận hành bằng một nút bấm, điều chỉnh tham số tự động.

Giao diện truyền thông:

Bộ chuyển đổi LKS (bộ chuyển đổi RS-232) để kết nối PC cục bộ.

Giao thức HART: Giao tiếp qua đường tín hiệu 20 mA hoặc modem FSK.

Hỗ trợ DTM (công nghệ FDT 1.2) để tích hợp vào hệ thống điều khiển hoặc phần mềm PC (như DSV401).

Đầu vào/Đầu ra

Đầu vào:

Điểm đặt vị trí tương tự (4–20 mA).

Đầu vào kỹ thuật số (DI): Kích hoạt các chức năng bảo vệ (ví dụ: di chuyển đến vị trí 0%/100%, tắt cấu hình, v.v.).

Đầu ra:

Đầu ra kỹ thuật số (DO): Cảnh báo chung hoặc thông báo lỗi.

Các mô-đun tùy chọn: Phản hồi tương tự (4–20 mA), phản hồi kỹ thuật số (tín hiệu chuyển mạch), mô-đun dừng khẩn cấp.

Tính năng sản phẩm

Điều khiển có độ chính xác cao: Bently Nevada V18345-2021461001 có thể chuyển đổi chính xác tín hiệu điện thành tín hiệu khí nén, đạt được khả năng kiểm soát vị trí van có độ chính xác cao.

Cấu hình linh hoạt: Bently Nevada V18345-2021461001 với bảng điều khiển tích hợp với màn hình LCD hai dòng và bốn nút cho phép cấu hình cục bộ, vận hành và giám sát vận hành, cũng như cấu hình từ xa thông qua chương trình cấu hình và các tùy chọn liên lạc.

Tiết kiệm năng lượng: Thiết kế Bently Nevada V18345-2021461001 khi đạt đến điểm đặt, van ba chiều sẽ đóng ở vị trí trung tâm, giảm thiểu tiêu thụ không khí.

Ứng dụng

Công nghiệp hóa dầu: Bently Nevada V18345-2021461001 được sử dụng để điều khiển van trong các quá trình hóa học khác nhau, chẳng hạn như van đầu vào và đầu ra trong lò phản ứng, tháp chưng cất và bộ trao đổi nhiệt.

Công nghiệp điện: Bently Nevada V18345-2021461001 được sử dụng để điều khiển chính xác các van trong hệ thống hơi nước và hệ thống đốt trong các nhà máy điện, chẳng hạn như van đầu vào tuabin hơi và van điều tiết.

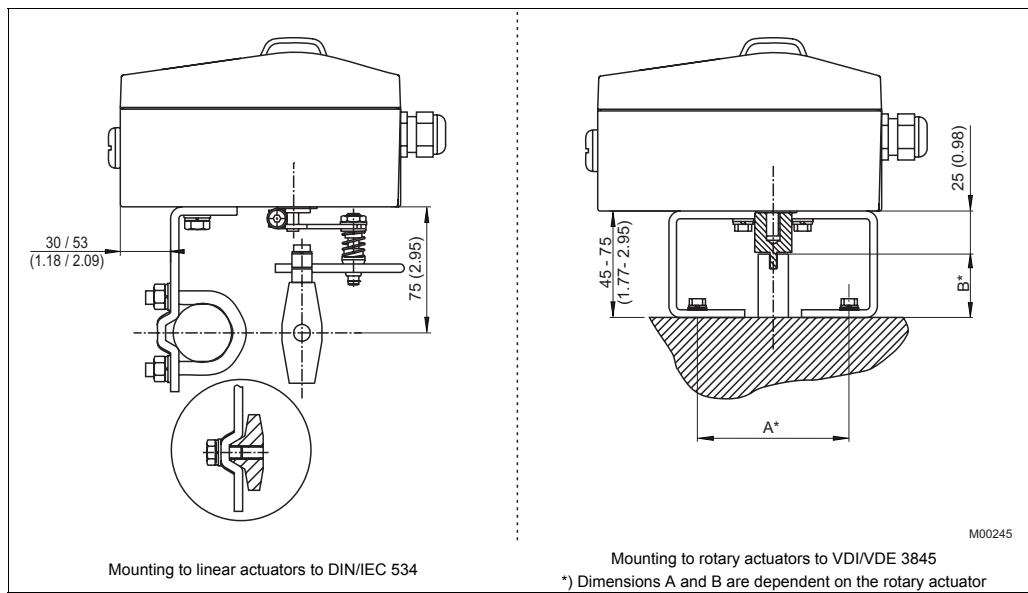

Tùy chọn lắp đặt

Bộ truyền động tuyến tính: Phù hợp với DIN/IEC 534 (Gắn bên hông NAMUR).

Thiết bị truyền động quay: Phù hợp với VDI/VDE 3845 (cần có bộ chuyển đổi trục, được đặt hàng riêng).

Gắn tích hợp: Gắn trực tiếp vào van điều khiển (không cần đường ống bên ngoài).
