Nhẹ nhàng Nevada 991-25-50-01-00

Tổng quan về sản phẩm

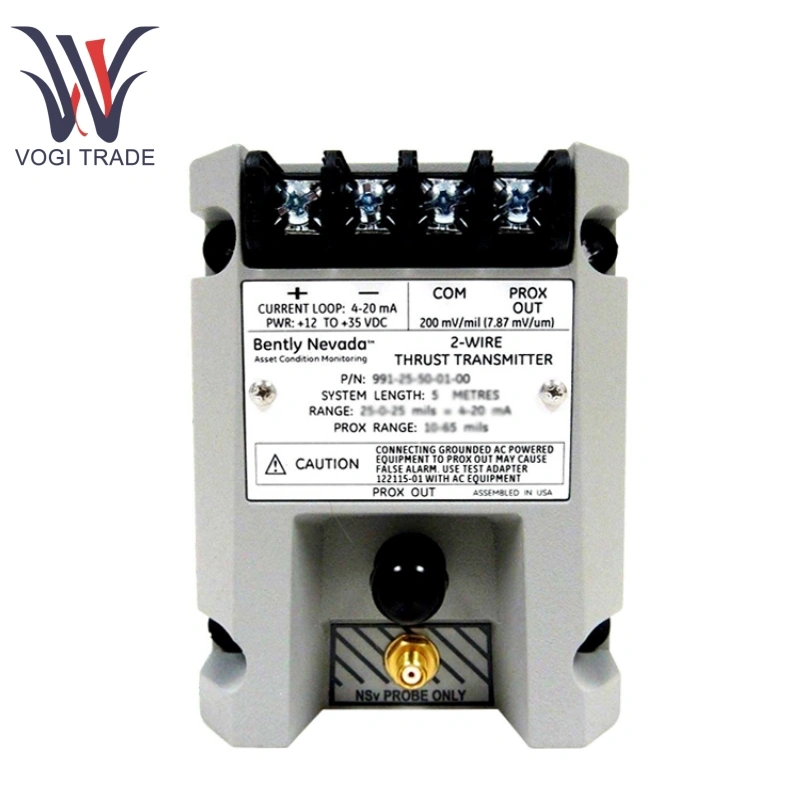

Model: 991-25-50-01-00

Loại sản phẩm: Máy phát lực đẩy chạy bằng vòng lặp

Phạm vi đo: Tổng chuyển động lực đẩy lên tới 1,2mm (50 mil)

Cấu hình đầu vào: Tương thích với một cáp mở rộng và đầu dò tiệm cận Bently Nevada 3300 NSv (hỗ trợ chiều dài hệ thống 5m và 7m)

Tín hiệu đầu ra: 4-20mA DC (2 dây, tỷ lệ thuận với vị trí lực đẩy); Đầu cuối PROX OUT xuất ra tín hiệu điện áp rung/khe hở động

Nguồn điện: 12-35V DC (cấp nguồn vòng lặp)

Độ chính xác: Sai số toàn thang ≤±1,5%

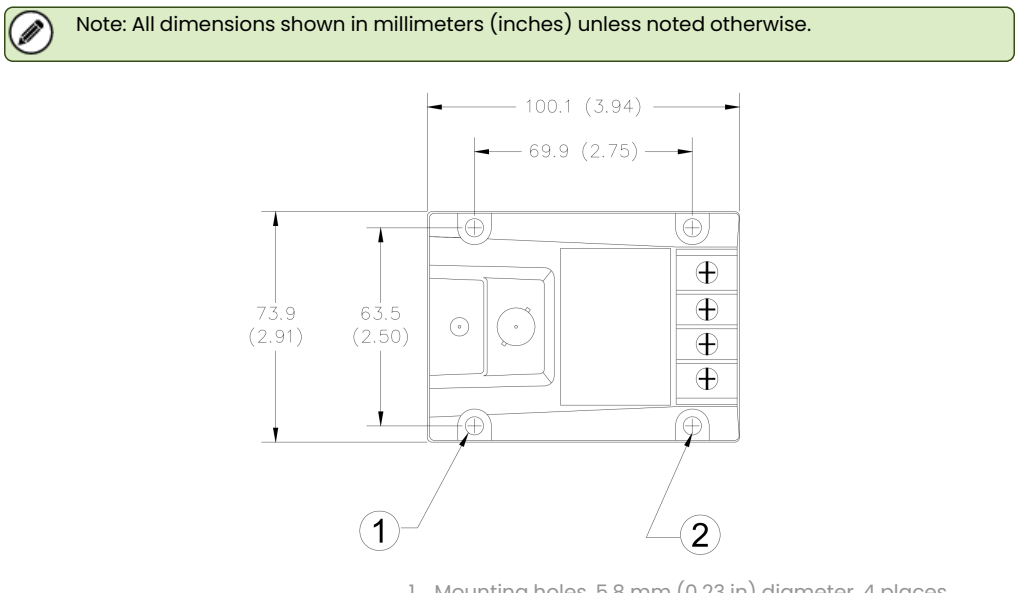

Khả năng thích ứng với môi trường: Nhiệt độ hoạt động -40°C đến +85°C, hỗ trợ 100% môi trường ngưng tụ và độ ẩm cao; Kích thước: 150mm × 100mm × 50mm

Truyền thông và kết nối: Được trang bị giao diện truyền thông RS485, bao gồm các đầu cuối PROX OUT và COM không cách ly và các đầu nối đồng trục

Phương pháp lắp: Hỗ trợ kẹp ray DIN hoặc cố định vít vách ngăn

Tính năng

Đo lường có độ chính xác cao: Bently Nevada 991-25-50-01-00 với độ nhạy 7,87mV/μm, nó ghi lại chính xác các rung động và thay đổi dịch chuyển từng phút của trục, cung cấp dữ liệu đáng tin cậy để đánh giá các điều kiện vận hành thiết bị.

Dễ dàng lắp đặt và bảo trì: Bently Nevada 991-25-50-01-00 với thiết kế tích hợp giúp giảm thiểu các thành phần bên ngoài, cho phép lắp đặt linh hoạt và thuận tiện cũng như tạo điều kiện cho việc bảo trì và kiểm tra định kỳ.

Đầu ra tín hiệu ổn định: Bently Nevada 991-25-50-01-00 với các mạch phát hiện lỗi, chẳng hạn như "không ổn" và "lỗi tín hiệu", ngăn chặn đầu ra cao hoặc cảnh báo sai do lỗi đầu dò hoặc kết nối lỏng lẻo.

Ứng dụng

Năng lượng và Năng lượng: Bently Nevada 991-25-50-01-00 được sử dụng trong tua bin hơi nước, máy phát điện và các thiết bị khác để theo dõi sự thay đổi lực đẩy của trục trong thời gian thực và ngăn ngừa hư hỏng thiết bị do lực đẩy bất thường gây ra.

Hóa dầu: Bently Nevada 991-25-50-01-00 được lắp đặt trên các thiết bị quan trọng như máy nén và máy bơm, nó giám sát các điều kiện vận hành của trục và phát hiện kịp thời các vấn đề như hỏng phốt và mòn ổ trục do mất cân bằng lực đẩy.

Yêu cầu thăm dò

Phải được sử dụng với đầu dò dòng 3300 NSv (chẳng hạn như 330902, 330904, v.v.). Các thông số chính:

Khoảng cách đầu dò: Điều chỉnh theo đúng hướng dẫn. Cài đặt không chính xác sẽ dẫn đến mất tín hiệu.

Đầu nối: Đầu nối đồng trục (đường kính ≤ 7,23mm).

Hạn chế ứng dụng

Giám sát không liên tục: Chỉ cung cấp chức năng báo động vị trí lực đẩy và bảo vệ tín hiệu. Các chức năng giám sát nâng cao như bỏ qua nguy hiểm và nhân chuyến đi không được hỗ trợ.

Cách ly chẩn đoán: Tín hiệu PROX OUT phải được cách ly thông qua bộ chuyển đổi thử nghiệm để tránh nhiễu đất.

Khả năng tương thích PLC: Không phù hợp với các hệ thống chẩn đoán trên toàn nhà máy.
