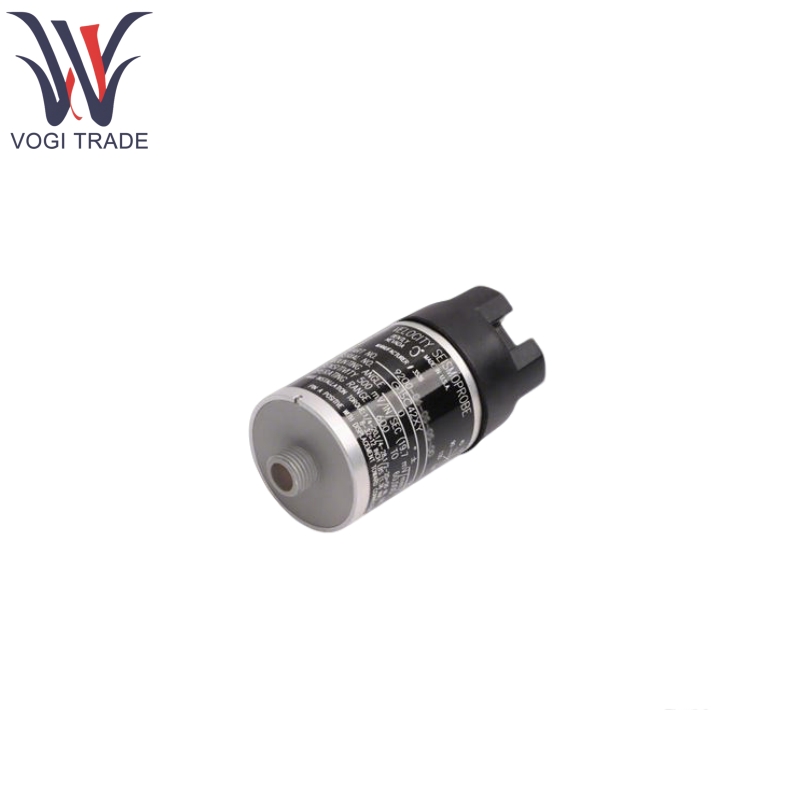

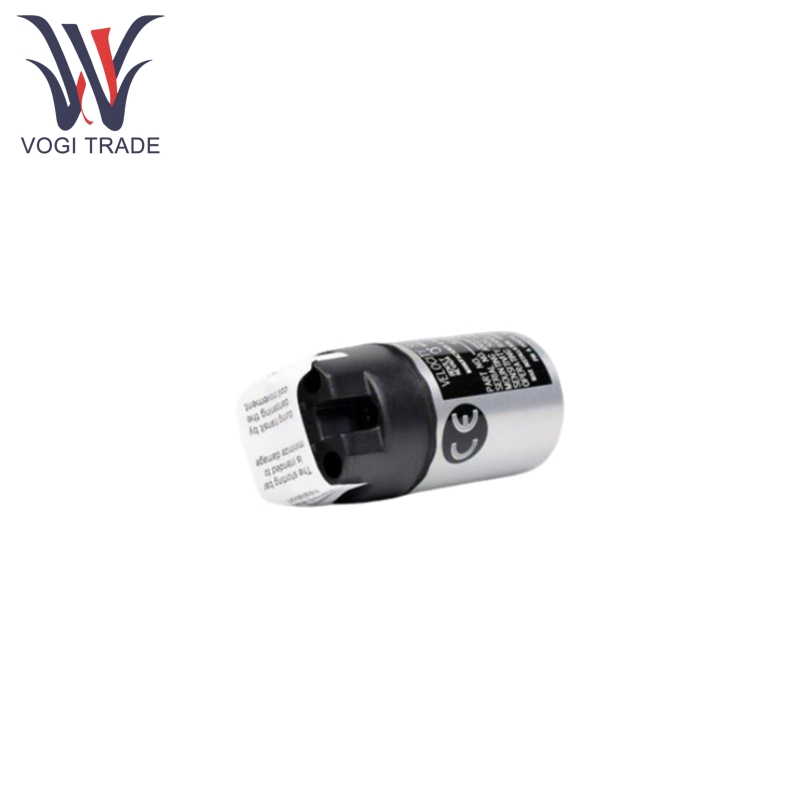

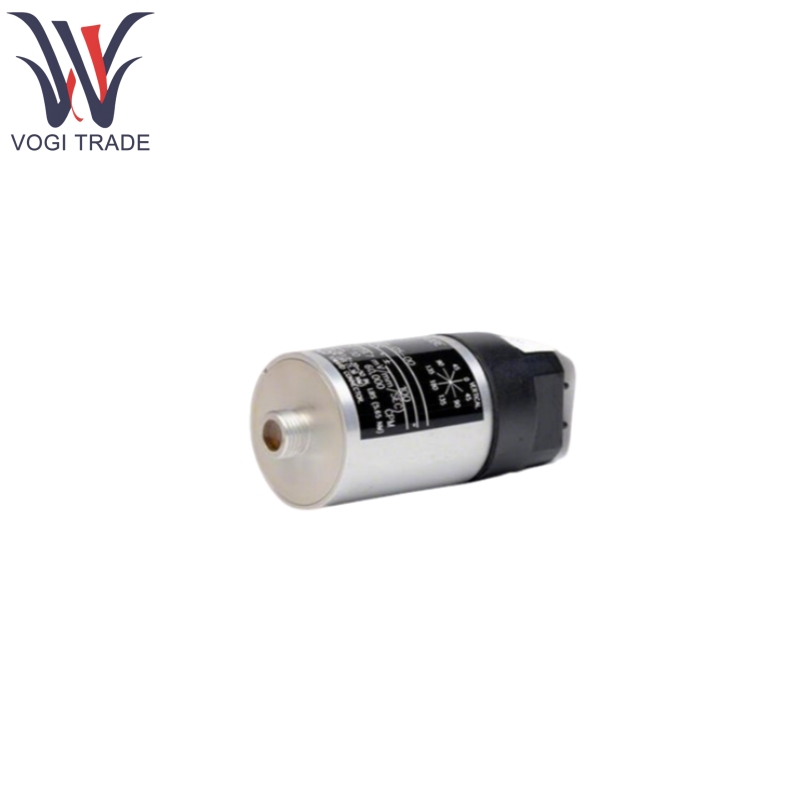

Bently Nevada 9200-06-05-10-00

Tính năng sản phẩm

Bently Nevada 9200-06-05-10-00 có đầu ra điện áp tỷ lệ thuận với tốc độ rung của đầu dò. Các bộ chuyển đổi vận tốc địa chấn nằm trong hệ thống dây đai di chuyển cấu hình 2 dây.

Bộ chuyển đổi vận tốc loại chùm tia, gia tốc kế trạng thái rắn với các thiết bị điện tử tích hợp tích hợp, Bently Nevada 9200-06-05-10-00 ít kiên cường hơn đối với các cú sốc hoặc kích thích thoáng qua so với đầu dò cuộn dây di chuyển.

Bently Nevada 9200-06-05-10-00 là một đầu dò hai dây phù hợp để theo dõi liên tục hoặc cho các phép đo định kỳ kết hợp với các dụng cụ kiểm tra hoặc chẩn đoán. Khi được đặt hàng với tùy chọn cáp tích phân, 9200 có khả năng chống lại môi trường ăn mòn tuyệt vời mà không cần bảo vệ bổ sung.

Chức năng sản phẩm

Bently Nevada 9200-06-05-10-00 sử dụng nguyên tắc cuộn dây di chuyển, trong đó điện áp đầu ra tỷ lệ thuận với tốc độ rung và ít nhạy cảm hơn với các cú sốc hoặc kích thích xung so với cảm biến trạng thái rắn (máy đo tốc độ tích hợp tích hợp.

Thiết kế hai dây giúp loại bỏ sự cần thiết phải cung cấp điện bổ sung và tạo điều kiện cho các phép đo di động (ví dụ: kiểm tra định kỳ với các dụng cụ cầm tay).

Bently Nevada 9200-06-05-10-00 có thể chịu được độ ẩm không ứng dụng 95% trong cấu hình tiêu chuẩn của nó và với cáp tích phân tùy chọn, nó có thể hoạt động trong môi trường không suy giảm 100% để chống ăn mòn tuyệt vời.

Bently Nevada 9200-06-05-10-00 hỗ trợ góc lắp 0 ± 100 °, một đế tròn với các đinh tán M10 × 1, các khối đầu cuối gắn trên đỉnh để dây dễ dàng và một loạt các cấu hình cơ học (ví dụ, vỏ vảy, vỏ bọc).

Bắp quyết Nevada 9200-06-05-10-00 bao gồm các tần số rung từ 10 Hz đến 1000 Hz (600 đến 60.000 cpm) và nắm bắt các tín hiệu rung của các lỗi cơ học phổ biến như mất cân bằng và sai lệch.

Tham số sản xuất

Vui lòng xem bên dưới các tham số chi tiết hơn của Bently Nevada 9200-06-05-10-00

Độ nhạy: 20 mV/mm/s (500 mV/in/s), ± 5% khi chấm dứt và định hướng đúng ở góc hiệu chuẩn với tải 10 kΩ

Tải hiệu chuẩn: 10 kΩ (đầu ra được thực hiện trên các chân "A" và "B"))

Đáp ứng tần số: 10 Hz đến 1000 Hz (600 đến 60.000 cpm); +0, -3 dB điển hình

Phạm vi hoạt động động: Dịch chuyển cực đại đến đỉnh 2,54 mm (0,100 inch)

Phạm vi vận tốc: 25 mm/s (1 in/s) (ở +22 ° C, 100 Hz, với tải trọng 10 kΩ)

Điện trở cuộn: 1,25 kΩ ± 5%

Cuộn dây bị khóa: 125 MH điển hình

Độ tuyến tính biên độ: ± 5% từ 0,01 đến 5,0 in/s ở 100 Hz

Độ nhạy ngang: Tối đa ± 10% độ nhạy của trục nhạy ở 100 Hz và 1,0 in/s

Tính phân cực của tín hiệu đầu ra: PIN A dương tính với pin B khi vận tốc trường hợp đầu dò hướng về đầu nối

Chiều dài dây dẫn tối đa: 305 mét (1.000 feet) đến 3300 hoặc 3500 màn hình

Vật liệu trường hợp và bộ điều hợp: nhôm anodized A204

Vật liệu đệm: Neoprene

Vật liệu kết nối (khối đầu cuối): polyphenylen sulfide (PPS) với các tiếp xúc đồng mạ niken

Mô -men xoắn (M10 × 1 Stud): 5,6 N • M (50 in • lb)
