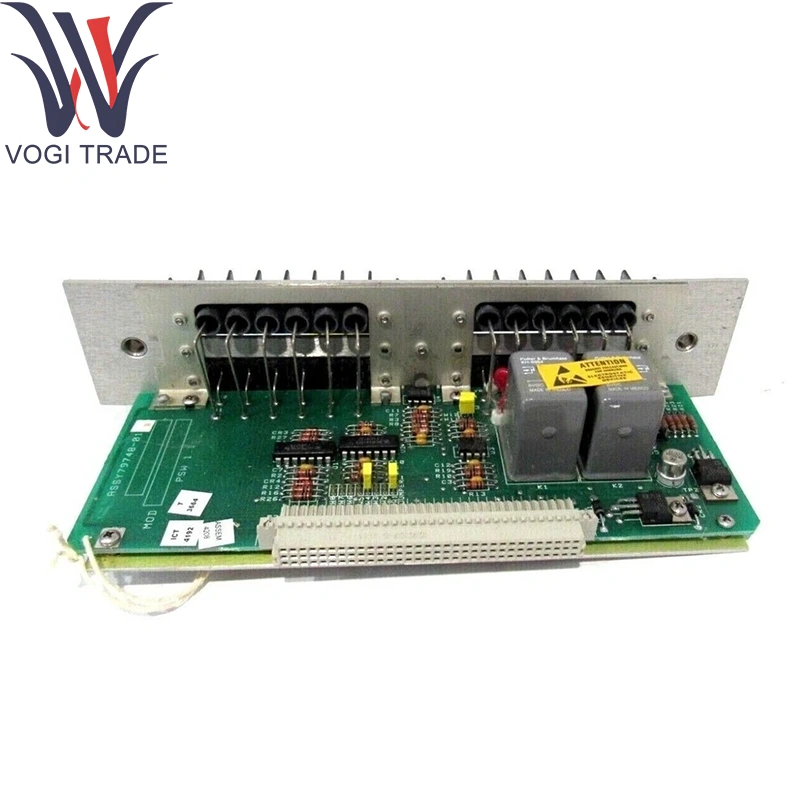

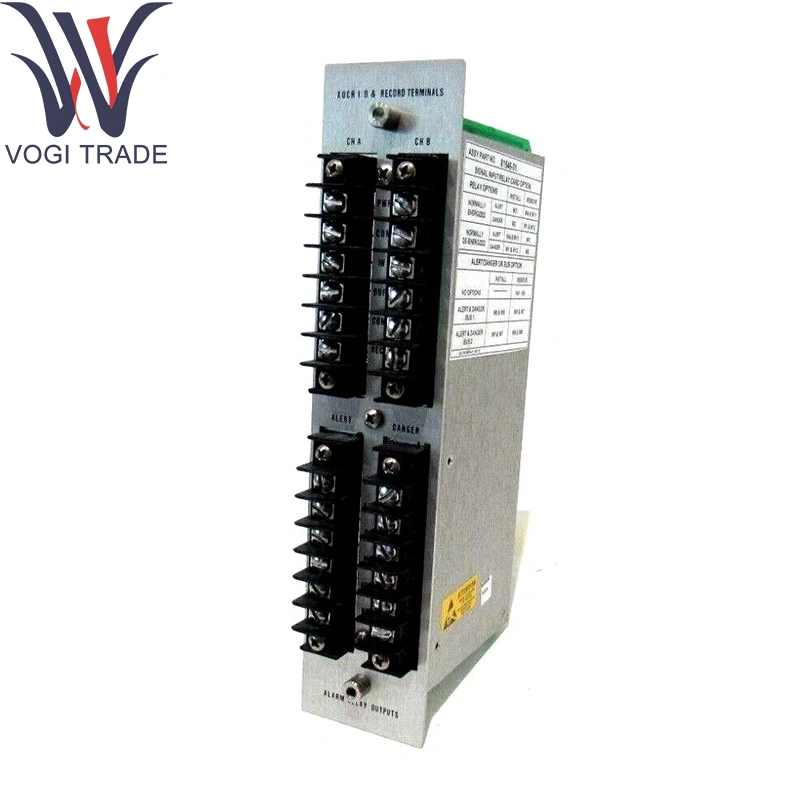

Bently Nevada 84145-01

Thông tin đặt hàng

Số phần: 89416-01

Mô tả: XDCR (Đầu dò) I/O và giao diện đầu cuối bản ghi bảng phía trước cho giá đỡ sê-ri 3500/3700

Khả năng tương thích: Phù hợp trong khe cắm ¼ giá đỡ của khung gầm Bentlynevada3500/3700

Thay thế: 78462-02 (phiên bản đầu cuối kế thừa)

Thông số kỹ thuật

Sức mạnh: 24VDC qua bảng nối đất, tối đa 0,5a

Đầu vào tín hiệu:

Hỗ trợ đầu ra XDCR (jumper-selectable ± 10V hoặc 4 Ném20ma) thông qua Bently Nevada 84145-01

Tốc độ cao tốc độ cao lên tới 200kHz mỗi kênh

Đầu ra của máy ghi: Tối đa tám vòng tương tự bị cô lập (0 Ném10V hoặc 4 Ném20ma) trên các đầu cuối bảng mặt trước

Các liên hệ riêng biệt: Tối đa tám danh bạ (SPST) cho tín hiệu sự kiện được cung cấp thông qua Bently Nevada 84145-01

Cô lập: 500V kênh với khung; ≥1kV giữa các mạch tương tự và riêng biệt

Môi trường:

Hoạt động: Mạnh40 ° C đến +70 ° C

Lưu trữ: Mạnh55 ° C đến +85 ° C

IP67 mặt trước với miếng đệm

Chức năng sản phẩm

Bently Nevada 84145-01 phục vụ như một trung tâm tổng hợp, nhận đầu ra đầu dò có điều kiện và đệm chúng để phân phối. Các tuyến tín hiệu tương tự để lập trình ghi biểu đồ hoặc đầu vào tương tự DCS thông qua các khối đầu nối vít. Cung cấp các tiếp điểm khô bị cô lập để báo động, chuyến đi hoặc trình tự ghi nhật ký trong khi duy trì độ trung thực tín hiệu ở 200kHz.

Khu vực ứng dụng

Phân tích khởi động/tắt máy: Nắm bắt dữ liệu rung thoáng qua với Bently Nevada 84145-01 trên băng ghế thử nghiệm

Biểu đồ Tích hợp ghi âm: Ghi nhật ký xu hướng dài hạn của tín hiệu sức khỏe máy móc

Các giàn kiểm tra OEM: I/O tập trung kết hợp Bently Nevada 84145-01 trong các tấm di động

Chẩn đoán sự kiện thoáng qua: Tải xuống dạng sóng sau sự kiện để điều tra chà

Phân phối phòng điều khiển: Giao hàng trực tiếp các liên hệ tương tự/chuyến đi từ Bently Nevada 84145-01 đến SCADA
