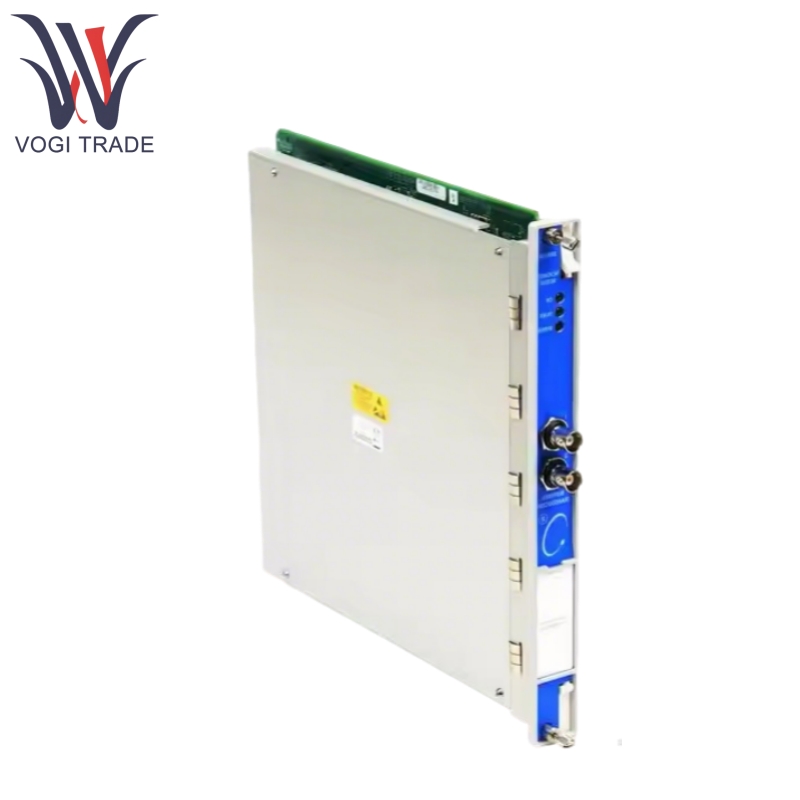

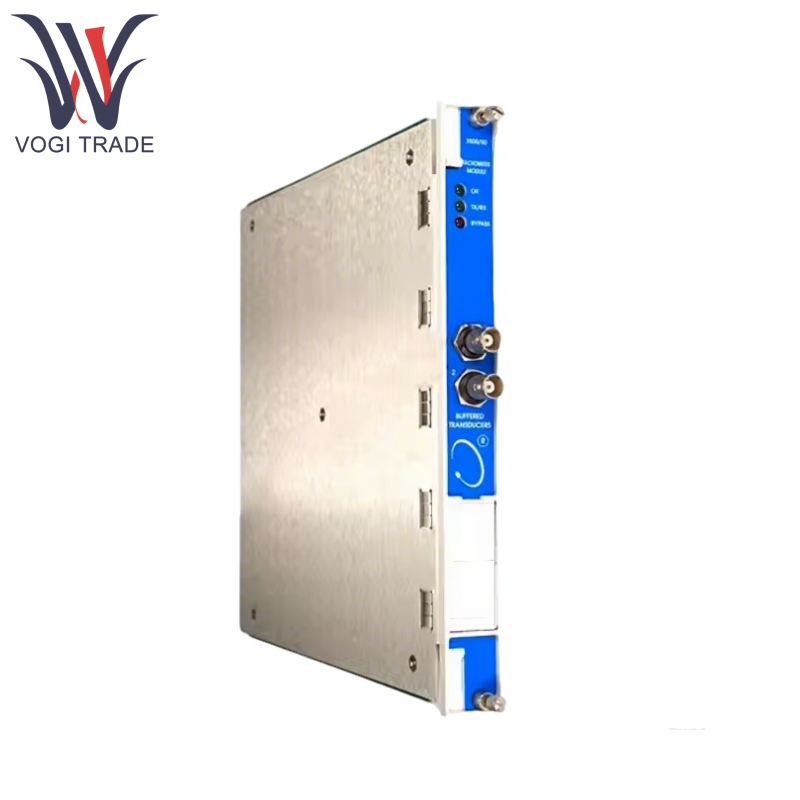

Bently Nevada 3500/94M-06-00-00

Tính năng sản phẩm

Bently Nevada 3500/94M-06-00-00 có thể hiển thị toàn bộ số lượng 3500 thông tin hệ thống, bao gồm danh sách sự kiện hệ thống, danh sách sự kiện báo động, dữ liệu mô-đun/kênh, báo động và trạng thái thông thường và hỗ trợ 9 chế độ hiển thị tùy chỉnh (ví dụ: biểu đồ đo độ rung, giá trị khoảng cách đầu dò, v.v.).

Bently Nevada 3500/94M-06-00-00 có thể tùy chỉnh bố cục màn hình thông qua phần mềm cấu hình giá 3500, hỗ trợ hiển thị nhóm theo đơn vị và dữ liệu có thể được sắp xếp tự do thành các trang tùy chỉnh.

Màn hình cảm ứng LCD 15 inch (đèn nền LED) được làm cứng công nghiệp cho môi trường công nghiệp khắc nghiệt và hỗ trợ gắn bảng điều khiển với phần cứng lắp bao gồm.

Bently Nevada 3500/94M-06-00-00 kết nối trực tiếp với giá 3500 (lên đến 6m/20ft) thông qua cáp tiêu chuẩn mà không cần thêm một bộ mở rộng (do BB = 00).

Sản phẩm sử dụng nguyên tắc

Bently Nevada 3500/94M-06-00-00 hoạt động như một thiết bị đầu cuối hiển thị cho hệ thống bảo vệ máy 3500 và hoạt động trên cơ sở quá trình thu thập dữ liệu-truyền tải-Trực quan hóa quy trình: Trực quan hóa:

Các cảm biến của hệ thống 3500 (ví dụ: đầu dò rung, cảm biến dịch chuyển) thu thập dữ liệu trạng thái thiết bị, được xử lý bởi mô -đun TDI 3500/22 (giao diện dữ liệu thoáng qua).

Mô-đun 3500/94M nhận dữ liệu được xử lý qua mạng tốc độ cao và nhận các tín hiệu điều khiển cảm ứng kết hợp với giao diện RS232.

Dữ liệu được truyền đến màn hình cảm ứng 15 inch qua cổng VGA và được hiển thị theo thời gian thực dưới dạng biểu đồ (biểu đồ thanh, danh sách, v.v.), hỗ trợ người dùng chuyển trang hoặc định cấu hình nội dung hiển thị thông qua hoạt động cảm ứng.

Ứng dụng sản phẩm

Bently Nevada 3500/94M-06-00-00 phù hợp cho các kịch bản công nghiệp yêu cầu giám sát thời gian thực về tình trạng của máy móc quay (ví dụ: tuabin, máy nén, máy bơm, v.v.) và các ứng dụng điển hình bao gồm:

Các phòng điều khiển đơn vị trong các nhà máy điện và nhà máy hóa học để hiển thị tập trung rung động, dịch chuyển trục, mở rộng khác biệt và các thông số khác của thiết bị chính.

Lắp đặt bảng công nghiệp, thuận tiện cho nhân viên vận hành và bảo trì trong vùng lân cận của thiết bị để nhanh chóng kiểm tra tình trạng hoạt động và thông tin báo động.

Với hệ thống 3500 để nhận ra cảnh báo và chẩn đoán lỗi thiết bị, hãy giảm thời gian chết không có kế hoạch.

Tham số sản phẩm

Sau đây là Bently Nevada 3500/94M-06-00-00VGA Màn hình hiển thị thông số chi tiết.

Cung cấp năng lượng hiển thị: 24 VDC (phạm vi cho phép 12-24 VDC), dòng điện

Tiêu thụ năng lượng mô -đun 3500/94m: 4,6 watt tối đa

Giao diện: Cổng VGA (tín hiệu RGB và SYNC tương tự đầu ra), cổng RS232 (nhận dữ liệu điều khiển cảm ứng), cổng đầu tiên (đầu ra nguồn 24VDC, đầu ra tín hiệu VGA, đầu vào lệnh cảm ứng)

Nhiệt độ hoạt động: Hiển thị 0-60 ° C (32-140 ° F), mô-đun 3500/94M-20 ° C đến 65 ° C (-22 ° F đến 149 ° F)

Nhiệt độ lưu trữ: Mô -đun 3500/94M - 40 ° C đến 85 ° C (-40 ° F đến 185 ° F)

Độ ẩm: Hiển thị 95% RH (không liên quan), mô-đun 95% RH (không liên quan)

Xếp hạng bảo vệ: IP65 cho màn hình (Bụi và Nước áp suất thấp)

Loại màn hình: LCD 15 inch, đèn nền LED, màn hình cảm ứng điện trở
