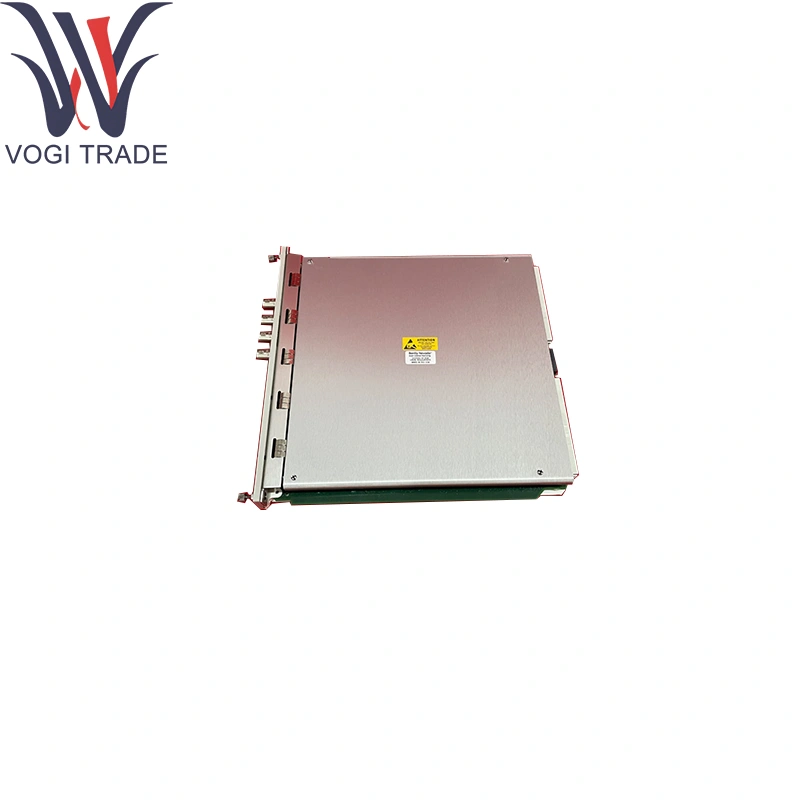

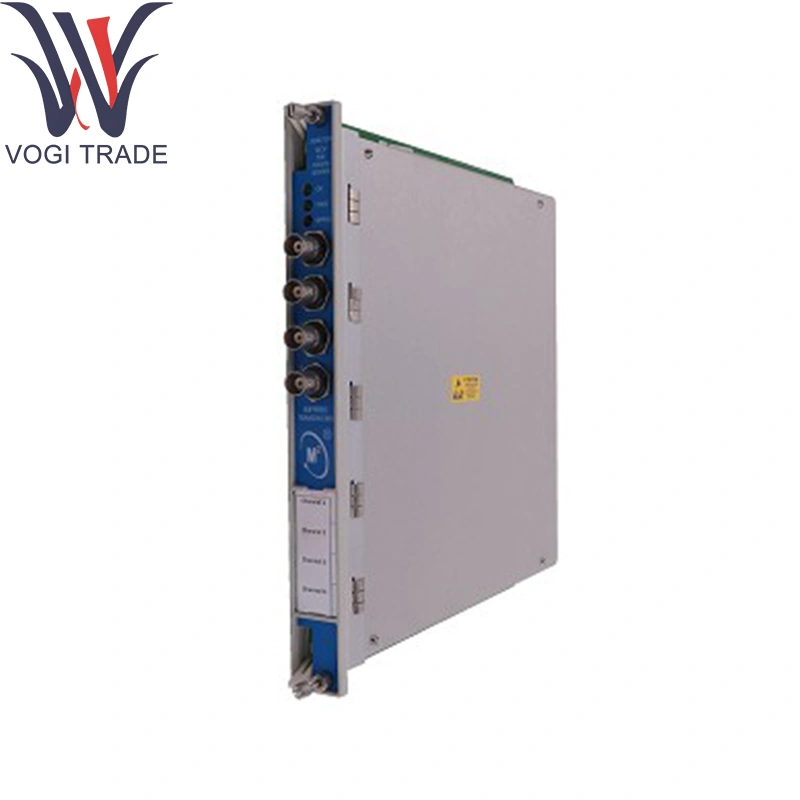

Bently Nevada 3500/72M-01-00

Thông tin đặt hàng

Máy theo dõi vị trí que

3500/72m - AA -BB

A: Loại mô -đun I/O

01 Mô -đun I/O với chấm dứt nội bộ

02 Mô -đun I/O với chấm dứt bên ngoài

03 Mô -đun I/O với các rào cản nội bộ và chấm dứt nội bộ

B: Tùy chọn phê duyệt khu vực nguy hiểm

00 Không

01 Cnrtlus (Lớp 1, Phân khu 2)

02 ATEX/IECEX/CSA (Lớp 1, Vùng 2)

Thông số kỹ thuật

Các kênh: 2 đầu vào cảm biến vị trí thanh độc lập cho Bently Nevada 3500/72M-01-00

Các loại cảm biến được hỗ trợ:

Máy biến áp vi phân biến tuyến tính (LVDT)

Đầu dò vị trí que từ tính hoặc chiết áp

Phạm vi đầu vào: tương tự ± 10VDC (có thể lập trình ± 5V đến ± 15V)

Độ phân giải: Chuyển đổi A/D 16 bit trên mỗi kênh trong Bently Nevada 3500/72M-01-00 (≈ 0,0015% của nhịp)

Độ chính xác: ± 0,1% quy mô đầy đủ sau khi tuyến tính hóa

Tỷ lệ lấy mẫu: 1kHz mỗi kênh, mua lại đồng thời

Sự cô lập: ≥1kV kênh và kênh trên kênh

Bảo vệ đầu vào: Kẹp quá điện áp đến ± 30V; Đảo ngược tính phân cực và bảo vệ tăng đột biến

Môi trường:

Nhiệt độ hoạt động: 0 ° C đến +70 ° C

Nhiệt độ lưu trữ: Mạnh40 ° C đến +85 ° C cho Bently Nevada 3500/72M-01-00

Độ ẩm: ≤95%rh, không áp dụng

Chức năng sản phẩm

Điều hòa vị trí: Áp dụng kích thích, đệm và điều hòa thông qua Bently Nevada 3500/72M-01-00, sau đó số hóa và tuyến tính hóa thành các đơn vị dịch chuyển thực.

Giám sát động: nắm bắt các quá độ vị trí tốc độ cao và thời gian dừng để phát hiện thất bại.

Truyền thông dữ liệu: Phát sóng vị trí thời gian thực và chẩn đoán trên xe buýt nối tiếp 3500.

Khu vực ứng dụng

Máy nén và động cơ đối ứng: Phản hồi vị trí que liên tục thông qua Bently Nevada 3500/72M-01-00 để tránh tăng đột biến và điều chỉnh hiệu suất.

Tuân thủ API-618: Đáp ứng các yêu cầu chính xác cho các hệ thống bảo vệ quan trọng.

Tích hợp với DCS/SCADA: thông qua các mô-đun 42020MA hoặc đầu ra kỹ thuật số.

Bảo trì & Chẩn đoán: Cho phép phát hiện sớm hao mòn bằng cách sử dụng hồ sơ chuyển động Bently Nevada 3500/72M-01-00.
