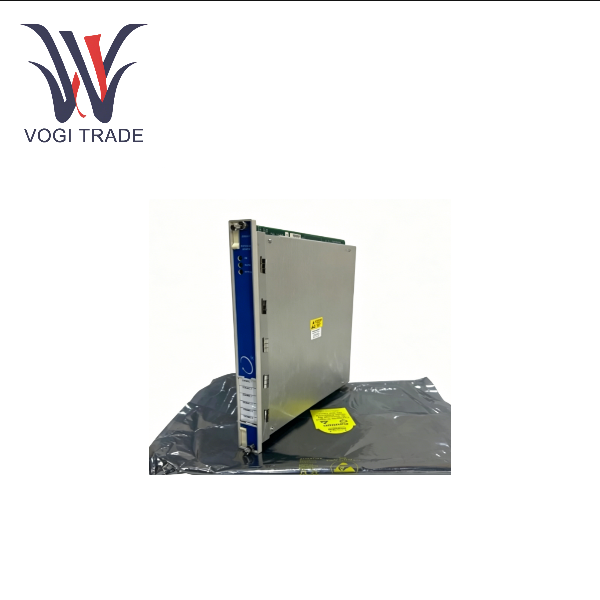

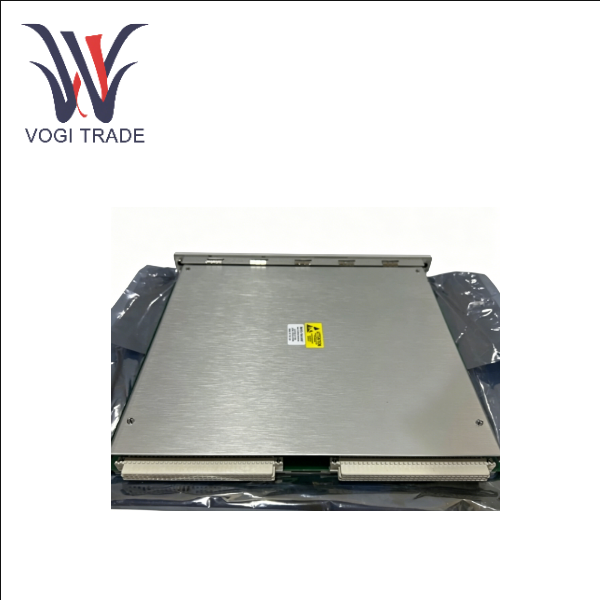

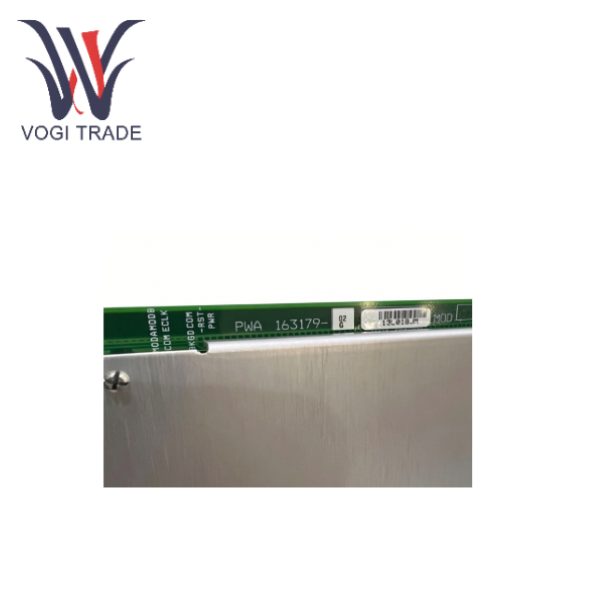

Nhẹ nhàng Nevada 3500/61 163179-02

Tổng quan về sản phẩm

Các mô-đun 3500/60 & 61 cung cấp sáu kênh giám sát nhiệt độ và chấp nhận cả đầu vào nhiệt độ của Đầu dò nhiệt độ điện trở (RTD) và Cặp nhiệt điện (TC).  Các mô-đun điều chỉnh các đầu vào này và so sánh chúng với các điểm đặt cảnh báo do người dùng lập trình.

3500/60 và 3500/61 cung cấp chức năng giống nhau ngoại trừ 3500/61 cung cấp đầu ra ghi cho mỗi kênh trong số sáu kênh của nó trong khi 3500/60 thì không.

Thận trọng khi sử dụng

Quản lý chặt chẽ hệ thống dây điện và nối đất

Nối đất một đầu, Để tránh nhiễu tín hiệu và nhiễu vòng lặp nối đất, lớp che chắn của cáp cảm biến phải được nối đất một đầu và điện trở nối đất thường phải nhỏ hơn 1Ω. Tránh xa các đường dây điện: Các đường tín hiệu nhiệt độ nên tránh chạy song song với các dây cáp điện có công suất cao. Nên giữ khoảng cách trên 50 cm hoặc lắp đặt các ống kim loại để che chắn.

Lưu ý rằng cách ly điện và phân biệt phiên bản

Mô-đun 3500/61 có hai phiên bản: không cách ly và cách ly (TC cách ly). Nếu sử dụng phiên bản không cách ly, tất cả các phía đầu vào/đầu ra cần chia sẻ cùng một điểm tham chiếu nối đất để tránh hoạt động sai do chênh lệch điện thế nối đất. Nếu sử dụng phiên bản cách ly, nó thường có thể cung cấp khả năng cách ly giữa các kênh lên tới 250Vdc, có thể bảo vệ hệ thống tốt hơn khỏi nhiễu điện mạnh từ bên ngoài. Trước khi nối dây, hãy đảm bảo xác nhận phiên bản cụ thể của mô-đun.

Yêu cầu cấu hình dự phòng cao

Nếu hệ thống của bạn sử dụng cấu hình dự phòng ba mô-đun (TMR) để tăng cường độ an toàn, thì phải lắp đặt bộ giám sát nhiệt độ 3500/61 trong nhóm ba bộ giám sát liền kề trong giá. Hệ thống sẽ đảm bảo tính chính xác của phép đo và tránh các điểm lỗi duy nhất thông qua logic biểu quyết cụ thể.

Khả năng thích ứng với môi trường vận hành và bảo trì

Mô-đun 3500/60&61 thường được thiết kế cho môi trường công nghiệp khắc nghiệt, với dải nhiệt độ hoạt động thường từ -30°C đến +65°C. Tuy nhiên, vẫn cần phải đảm bảo rằng môi trường lắp đặt đáp ứng các yêu cầu về cấp độ bảo vệ của nó. Chức năng trao đổi nóng: Hệ thống 3500 thường hỗ trợ trao đổi nóng các mô-đun, điều đó có nghĩa là các mô-đun bị lỗi có thể được thay thế ngay cả khi hệ thống không bật nguồn, giảm đáng kể thời gian ngừng hoạt động để bảo trì. Tuy nhiên, trước khi thực hiện bất kỳ thao tác nối dây hoặc cắm và rút phích cắm nào, vẫn nên tuân thủ nghiêm ngặt các quy trình vận hành an toàn tại chỗ.

Nếu bạn gặp phải sự dao động tín hiệu hoặc đèn trạng thái mô-đun bất thường trong quá trình gỡ lỗi tại chỗ, trước tiên bạn nên kiểm tra tình trạng nối đất của lớp bảo vệ nối dây và xem các thông số cấu hình trong phần mềm có nhất quán hay không

Ứng dụng

Trong ngành sản xuất điện, trong số các loại nhà máy điện, 3500/61 là bộ phận quan trọng đảm bảo vận hành an toàn cho các thiết bị cốt lõi.

Nó được sử dụng rộng rãi trong các nhà máy điện đốt than, khí đốt và điện hạt nhân

Để theo dõi thời gian thực nhiệt độ của các bộ phận chính như vòng bi và cuộn dây của bộ máy phát điện tua bin hơi nước.

Nhà máy thủy điện, giám sát nhiệt độ vận hành của các tổ máy phát điện thủy điện lớn.

Giám sát thiết bị điện, để theo dõi chính xác nhiệt độ của các thiết bị điện quan trọng như máy phát điện, máy biến áp và dây cáp nhằm ngăn ngừa hư hỏng thiết bị hoặc tai nạn an toàn do quá nóng.

Công nghiệp dầu khí và hóa chất

Đây là một trong những lĩnh vực ứng dụng quan trọng nhất của 3500/61, được sử dụng để ngăn ngừa các hỏng hóc cơ học và tắt máy ngoài kế hoạch do nhiệt độ quá cao:

Bảo vệ thiết bị lớn, để giám sát chặt chẽ nhiệt độ vận hành của máy nén ly tâm, máy nén pittông, bộ máy bơm và tua bin khí.

Đường ống và cơ sở sản xuất, để theo dõi nhiệt độ của các máy bơm, máy nén và đường ống khác nhau trong các cơ sở sản xuất dầu khí để đảm bảo an toàn và hiệu quả của quá trình sản xuất.

Quy trình sản xuất hóa chất, để theo dõi nhiệt độ của các bình phản ứng, bể chứa và thiết bị xử lý khác nhau trong các phản ứng hóa học phức tạp và quy trình sản xuất để bảo vệ sản xuất an toàn. Mô-đun Marine & Ocean Engineering 3500/61 được thiết kế để tuân thủ nhiều tiêu chuẩn hàng hải quốc tế, chẳng hạn như Phân loại tàu và đơn vị hàng hải (CSU) DNV GL và Thông số kỹ thuật của tàu thép ABS, khiến nó trở nên lý tưởng để sử dụng trong môi trường biển khắc nghiệt:

Hệ thống động cơ đẩy hàng hải, giám sát nhiệt độ của động cơ tàu, động cơ đẩy và hộp số.

Thiết bị nền tảng ngoài khơi

Được sử dụng để theo dõi nhiệt độ và bảo vệ các thiết bị quay chính trong giàn khoan và cơ sở sản xuất ngoài khơi.
