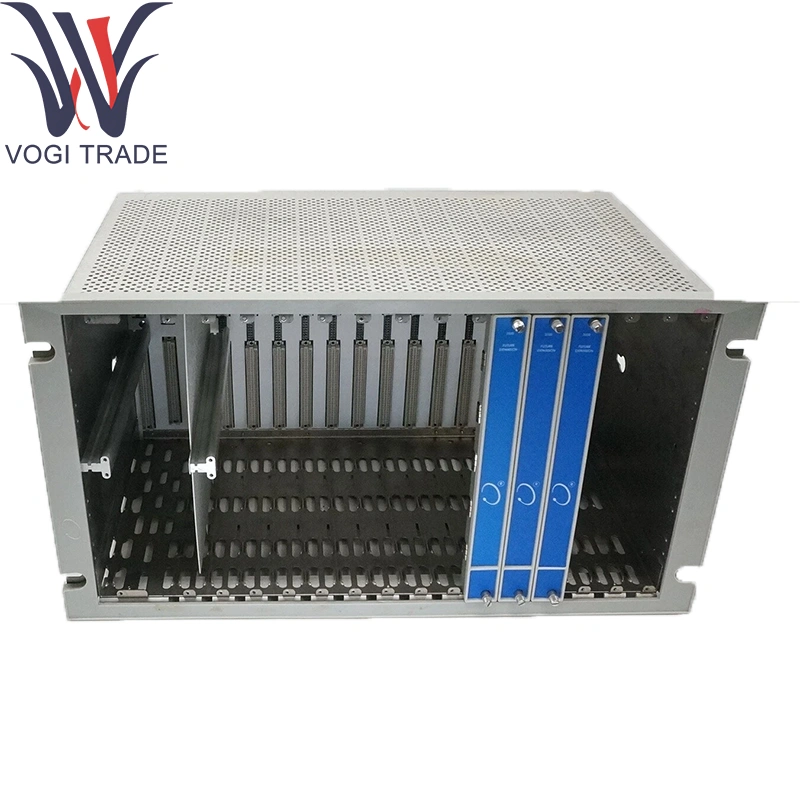

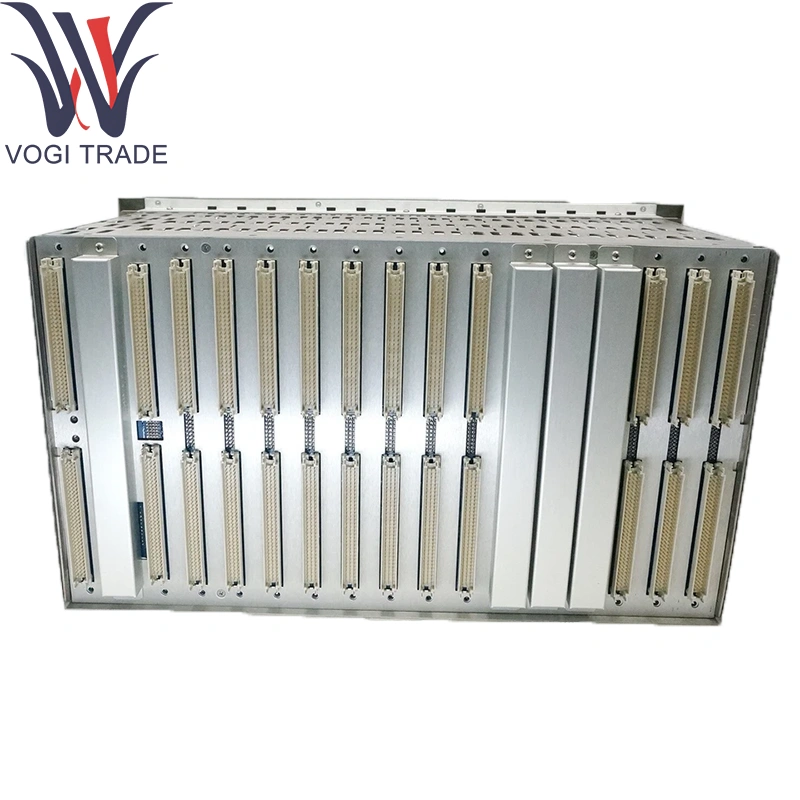

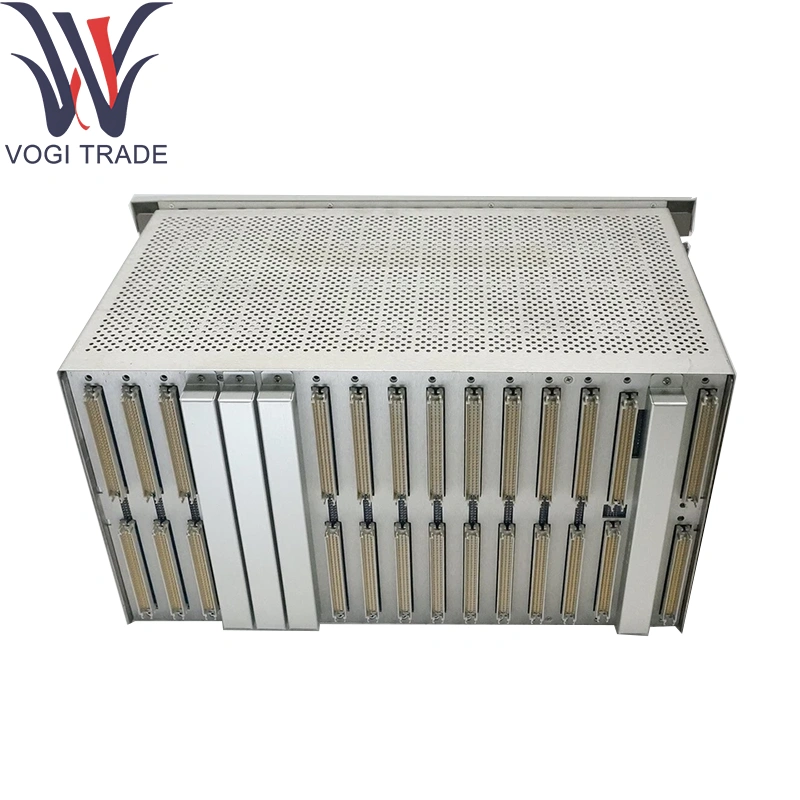

Bently Nevada 3500/05-01-02-00-00-01

Thông tin đặt hàng

Mô tả sản phẩm

3500/05-AA-BB-CC-DD-EE

A: Kích thước giá đỡ

01

Giá đỡ 19 inch (14 khe mô-đun)

02

Mini-Rack 12 inch (7 khe mô-đun)

B: Tùy chọn gắn

01

Tùy chọn gắn kết bảng, giá kích thước đầy đủ

02

Tùy chọn gắn kết, giá kích thước đầy đủ (gắn kết với giá EIA 19 inch)

03

Tùy chọn Mount Bokhead (không có sẵn trong Mini-Rack)

04

Tùy chọn gắn trên bảng điều khiển, mini-Rack

05

Tùy chọn gắn kết, mini-cố

C: Tùy chọn phê duyệt đại lý

00

Không có

01

CSA/NRTL/C (Lớp 1, Phân khu 2)

02

ATEX/IECEX/CSA (Lớp 1, Vùng 2)

D: Bảo lưu

00

Không có

E: Tùy chọn tuân thủ châu Âu

01

CE

Thông số kỹ thuật

Các vị trí: 8 Vị trí mô-đun trong Bently Nevada 3500/05-01-02-00-00-01

Back-Backs: Các tuyến xe buýt kỹ thuật số dự phòng kép cung cấp truyền dữ liệu đồng bộ 10 MHz

Nhập điện:

Điện áp đầu vào: 24VDC (18 Ném32V DC)

Công suất hiện tại: 10A mỗi xe buýt; Tổng số Draw 8W (không có mô-đun nào được cài đặt) cho Bently Nevada 3500/05-01-02-00-00-01

Tùy chọn rào cản: Định cấu hình cho các rào cản tiêu chuẩn hoặc an toàn (3500/65 hoặc 135489-02/03 thẻ được trang bị)

Làm mát: Các khe cắm đối lưu của Bently Nevada 3500/05-01-02-00-00-01; Mô-đun quạt tùy chọn (3500/05-fanx) với bộ lọc bụi

Grounding & Shielding: Khung một điểm một điểm Trái đất Lug; Các miếng đệm EMI tích hợp trên các hướng dẫn mô -đun

Gắn kết: Mặt bích phía trước với các vít ngón tay cái bị giam cầm cho giá 19 ″; khung hỗ trợ phía sau cho sự ổn định

Chức năng sản phẩm

Phân phối năng lượng: Cung cấp 24V DC được quy định cho tất cả các mô-đun thông qua Bentle Nevada 3500/05-01-02-00-00-01 Planing, với bảo vệ cực.

Bus dữ liệu: Cung cấp các kênh liên lạc kỹ thuật số tốc độ cao để dập thời gian sự kiện được đồng bộ hóa.

Tích hợp rào cản: Đáp ứng các mô-đun rào cản nội bộ để đáp ứng các yêu cầu an toàn nội tại.

Hỗ trợ cơ học: Giữ an toàn các mô-đun cho đầu nối đáng tin cậy giao phối trong Bently Nevada 3500/05-01-02-00-00-01.

Khu vực ứng dụng

Bảo vệ máy quay-máy quay: Lưu trữ các mô-đun gần/rung trong các mô-đun Bently Nevada 3500/05-01-02-00-00-01 cho logic chuyến đi thời gian thực.

Giám sát điều kiện: Tích hợp I/O đa kênh để chẩn đoán.

Cài đặt khu vực nguy hiểm: Được cấu hình với các rào cản nội bộ cho tuân thủ Zone2/Div2.

Đứng thử nghiệm mô-đun: Khả năng trao đổi mô-đun nhanh bằng cách sử dụng Bently Nevada 3500/05-01-02-00-00-01.
