Nhẹ nhàng Nevada 3500/05-01-01-00-00-00

Tổng quan về sản phẩm

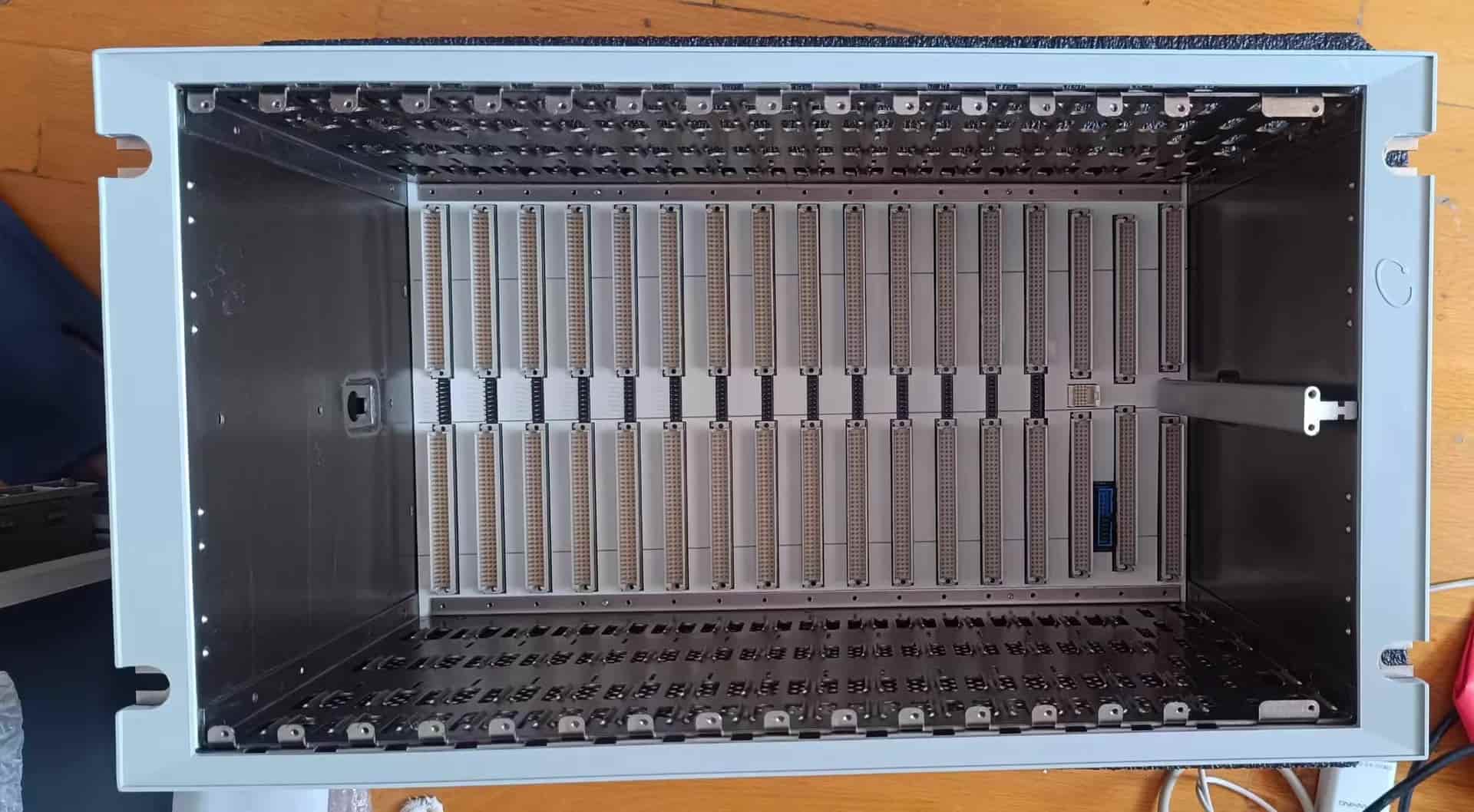

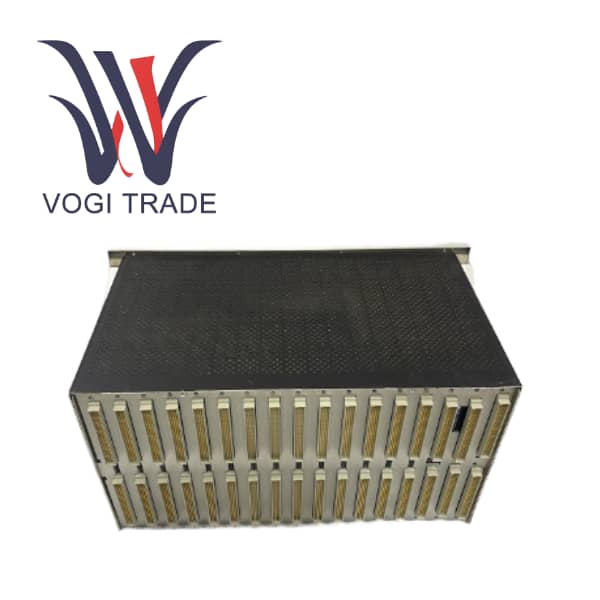

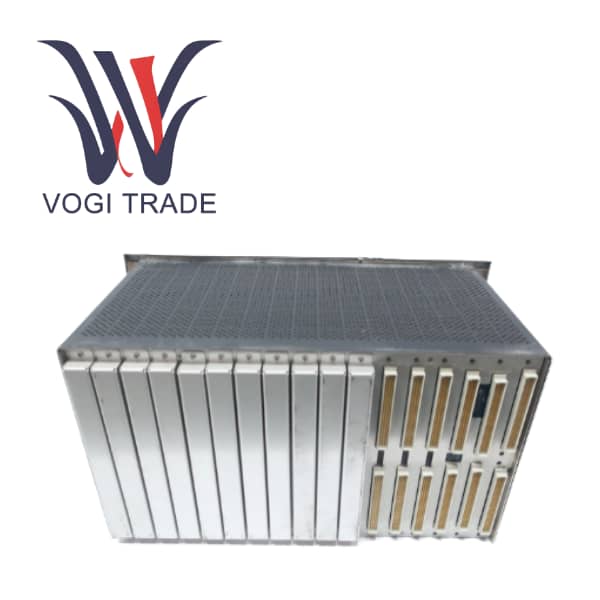

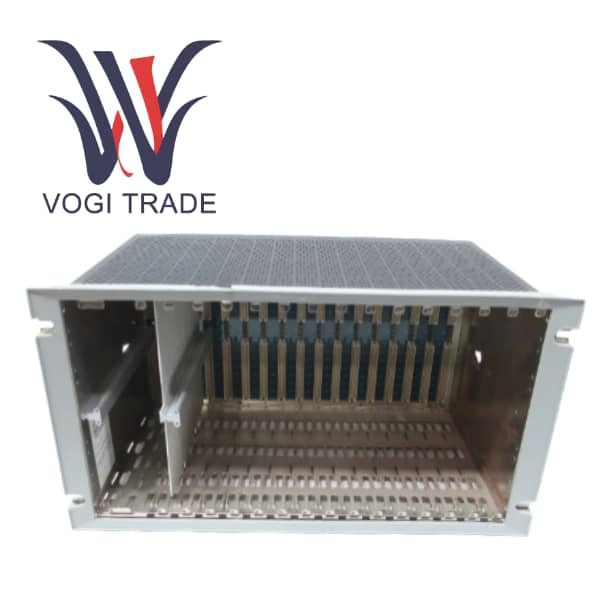

3500/05-01-01-00-00-00 là giá đỡ tiêu chuẩn EIA 19 inch đóng vai trò là thành phần cốt lõi để lắp đặt hệ thống Nguồn điện và Mô-đun màn hình dòng 3500. Nó là xương sống và mạch máu của toàn bộ hệ thống giám sát 3500, cung cấp các vị trí lắp đặt vật lý, bảng nối đa năng và các kênh phân phối điện cho tất cả các mô-đun giám sát.

Số đặt hàng

3500/05                    Mã dòng sản phẩm, đại diện cho giá đỡ hệ thống 3500

01 chữ số đầu tiên         Kích thước giá đỡ, giá đỡ kích thước đầy đủ 19 inch với 14 khe cắm mô-đun

01 chữ số thứ hai     Phương pháp lắp đặt, Gắn bảng điều khiển

00 chữ số thứ ba        Tùy chọn chứng nhận, không có chứng nhận khu vực nguy hiểm cụ thể

00 chữ số thứ tư      Vị trí dành riêng, không có chức năng cụ thể

00 chữ số thứ năm         tùy chọn tuân thủ Châu Âu, không thể hiện chỉ thị cụ thể nào của Châu Âu. Thường được sử dụng để biểu thị trạng thái chứng nhận CE, ở đây nó là mặc định

So sánh các sản phẩm tương tự

3500/05-01-01-00-00-00 Sản phẩm này so với 3500/05-02-01-00-00-00 Mini-Rack

Sự khác biệt

Sản phẩm này là khung máy kích thước đầy đủ với 14 khe cắm, trong khi sản phẩm sau là khung máy mini có 7 khe cắm. Khung gầm mini có kích thước nhỏ hơn và phù hợp với những tình huống có không gian hạn chế nhưng khả năng mở rộng của nó bị giảm một nửa. Khả năng tương thích Khi lắp giá đỡ mini vào tủ tiêu chuẩn 19 inch, cần có thêm đơn đặt hàng bảng điều khiển bộ chuyển đổi 144863-01. Tuy nhiên, sản phẩm này tương thích trực tiếp.

3500/05-01-01-00-00-00 so với 3500/05-01-02-00-00-00

Sự khác biệt

Kích thước giá đỡ của cả hai đều giống nhau, nhưng phương pháp lắp đặt khác nhau. Sản phẩm này được lắp đặt trên bảng điều khiển, trong khi sản phẩm sau được lắp vào giá đỡ với tai gắn ray dẫn hướng EIA.

3500/05 so với 3500/06  Nhà ở chịu được thời tiết

Sự khác biệt

3500/05 là giá đỡ tiêu chuẩn để sử dụng trong nhà, còn 3500/06 là vỏ chống mưa để sử dụng ngoài trời. Tùy chọn cài đặt phân vùng 3500/06 không tương thích với tùy chọn cài đặt phân vùng 3500/05.

Các vấn đề gặp phải trong quá trình sử dụng

Xung đột vị trí

Nếu người dùng dự định lắp đặt Rào chắn bên trong thì phải đặt hàng thêm mô-đun nối đất 3500/04-01. Điều này sẽ chiếm một khe cắm mô-đun có giá trị và dễ bị bỏ qua trong giai đoạn thiết kế.

Giao thoa không gian

Ở chế độ lắp đặt bảng điều khiển, cần phải dành đủ không gian đi dây phía sau giá đỡ. Nếu tấm ốp lưng tủ điều khiển quá sát tường sẽ khiến việc đấu nối dây điện không thể thực hiện được.

Khả năng tương thích phiên bản

Mặc dù bản thân giá đỡ là phần cứng nhưng các jumper bảng nối đa năng bên trong nó cần phải được đặt theo phiên bản phần mềm. Giá đỡ mini yêu cầu phiên bản phần mềm 2.70 trở lên và giá đỡ kích thước đầy đủ cũng cần chú ý đến khả năng tương thích phần sụn khi kết nối các mô-đun mới cụ thể.

Vấn đề tản nhiệt

Khi lắp đặt 14 mô-đun đã nạp đầy đủ vào giá đỡ kích thước đầy đủ, lượng nhiệt sinh ra tương đối lớn. Nếu được lắp đặt trong môi trường lắp đặt vách ngăn kín mà không có hệ thống thông gió cưỡng bức, điều này có thể khiến mô-đun quá nóng và gây ra cảnh báo.
