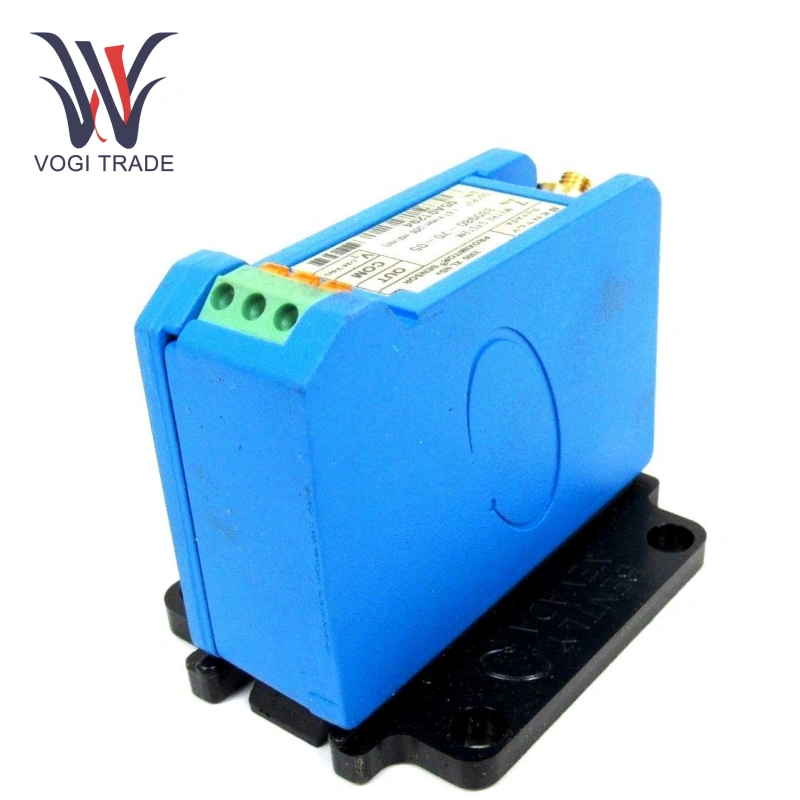

Bently Nevada 330980-70-05

Tổng quan về sản phẩm

Phạm vi đo: Dịch chuyển trục 0-5mm (Phạm vi tuyến tính), Tần số đo độ rung đáp ứng: 0-500Hz.

Độ nhạy: 8mV/μm (lỗi tuyến tính ± 1%), Phạm vi điện áp đầu ra: -2V đến -18V DC.

Nhiệt độ vận hành thăm dò: -40 ° C đến +125 ° C

Nhiệt độ vận hành của người gần: -40 ° C đến +85 ° C

Độ ẩm tương đối: 5% đến 95% (không gây áp lực)

Xếp hạng bảo vệ: IP66.

Tính năng sản phẩm

Bently Nevada 330980-70-05 có độ nhạy cao 8MV/m và lỗi tuyến tính ± 1% cho phép phát hiện các thay đổi dịch chuyển trục cấp độ micron.

Bently Nevada 330980-70-05 có phạm vi nhiệt độ hoạt động rộng và bảo vệ IP66 làm cho nó phù hợp với các môi trường nhiệt độ cao, bụi bặm như nhà máy điện và nhà máy hóa dầu, giảm thiểu tác động của môi trường khắc nghiệt đối với độ chính xác của giám sát.

Bently Nevada 330980-70-05 có thiết kế đầu dò không có chủ đề chứa các vị trí gắn chuyên dụng và cáp mở rộng có thể tùy chỉnh về chiều dài để đáp ứng các yêu cầu về hệ thống dây của bố cục thiết bị khác nhau.

Ứng dụng

Bently Nevada 330980-70-05 được sử dụng trong tuabin và máy phát dịch chuyển trục và theo dõi rung, tương thích với lắp đặt ghế mang xi lanh áp suất cao và thấp, ngăn chặn sự hao mòn của trục và mất cân bằng cánh quạt.

Bently Nevada 330980-70-05 UESD trong máy nén ly tâm và bẻ khóa máy nén khí theo dõi theo dõi trục rung động chịu nhiệt độ cao và môi trường dầu khí trong khu vực nhà máy, đảm bảo hoạt động liên tục của bộ máy nén.

Cài đặt và cấu hình

330980-70-05 có thể điều khiển được và phù hợp cho các tủ kiểm soát mật độ cao hoặc tích hợp bảng truyền thống.

Các bước cài đặt:

Chuẩn bị: Đảm bảo tổng chiều dài hệ thống là 7,0 mét (chiều dài đầu dò + chiều dài cáp mở rộng).

Kết nối: Sử dụng các đầu nối Clickloc để kết nối cảm biến đầu dò, cáp mở rộng và phần gần. Các đầu nối có một cơ chế khóa để tránh nới lỏng.

Đảm bảo: Bảo vệ cảm biến proximitor bằng ốc vít gắn bảng. Đảm bảo thiết bị đầu cuối có xếp hạng IP54 tối thiểu.

Hệ thống dây điện: Hệ thống dây điện có thể đạt tối đa 305 mét. Sử dụng cáp được che chắn ba dây dẫn để giảm nhiễu điện từ (EMI). Tránh can thiệp chéo.

Hiệu chuẩn: Hiệu chuẩn mặc định là thép AISI 4140; Hiệu chỉnh tùy chỉnh là cần thiết cho các mục tiêu không chuẩn.

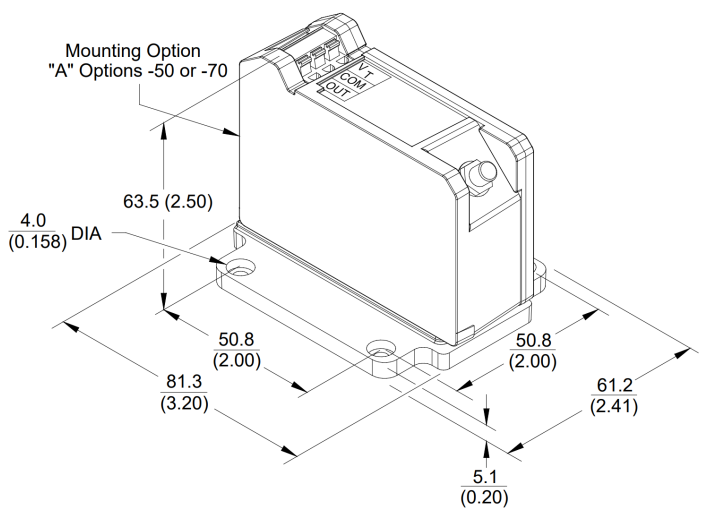

Thiết kế gắn bảng điều khiển tạo điều kiện triển khai trong không gian nhỏ gọn. Các hình ảnh sau đây minh họa một cấu hình gắn bảng điều khiển điển hình:
