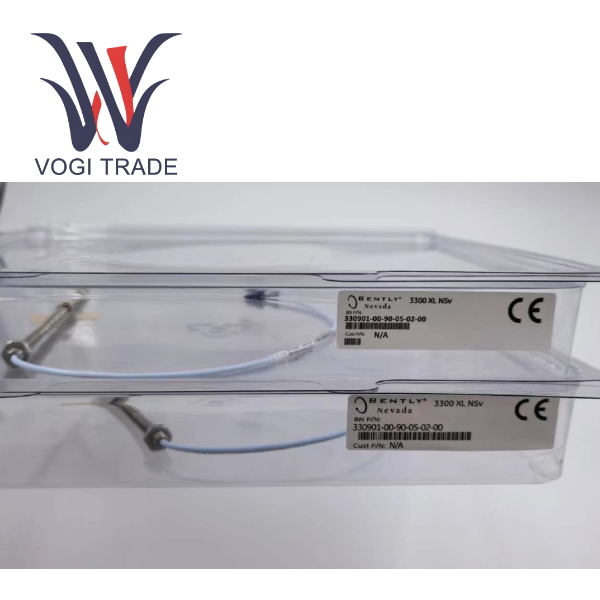

Nhẹ nhàng Nevada 330901-00-90-05-02-00

Tổng quan về sản phẩm

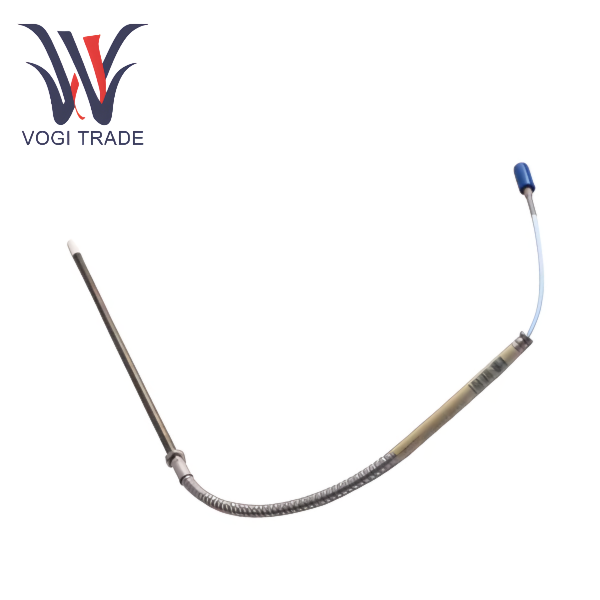

Bently Nevada 330901-00-90-05-02-00 là thành phần cốt lõi của hệ thống cảm biến tiệm cận 3300 XL NSv. Đầu dò tiệm cận 3300 XL NSv là đầu dò dòng điện xoáy không được bọc thép, được gắn tiêu chuẩn, được thiết kế để đo độ rung và vị trí có độ chính xác cao trên máy quay có không gian cực kỳ hạn chế. Nó tích hợp đầy đủ đầu dò, cáp mở rộng và cảm biến tiệm cận vào một hệ thống giám sát đáng tin cậy, lý tưởng cho các thiết bị nhỏ gọn mà hệ thống cảm biến 5 mm và 8 mm tiêu chuẩn không thể lắp vừa.

Tính năng sản phẩm

Đầu và vỏ đầu dò được thiết kế để lắp đặt đơn giản ở các vị trí đối diện, khu vực nhìn từ bên cạnh hoặc không gian chật hẹp phía sau thiết bị. Điều này làm cho nó trở thành một lựa chọn tốt để đo ở những nơi nhỏ hoặc khó tiếp cận.

Quy trình TipLoc được cấp bằng sáng chế đảm bảo liên kết chắc chắn giữa đầu dò và vỏ.

Thiết kế CableLoc đã được cấp bằng sáng chế cung cấp lực kéo lên tới 220 N (50 lbs), giúp ngăn cáp bị lỏng.

Đầu nối ClickLoc bằng đồng mạ vàng có tính năng khóa giúp nó không bị lỏng do rung và đảm bảo tiếp xúc điện tốt.

So với các mẫu trước đó, vật liệu vỏ đầu dò 3300 NSv có khả năng kháng hóa chất cao hơn. Điều này làm cho nó phù hợp để sử dụng trong môi trường máy nén xử lý khắc nghiệt.

330901-00-90-05-02-00 có thể hoạt động đáng tin cậy ở nhiệt độ rất lạnh hoặc nóng, từ -52°C đến +177°C. Điều này cho phép sử dụng trong điều kiện công nghiệp khắc nghiệt.

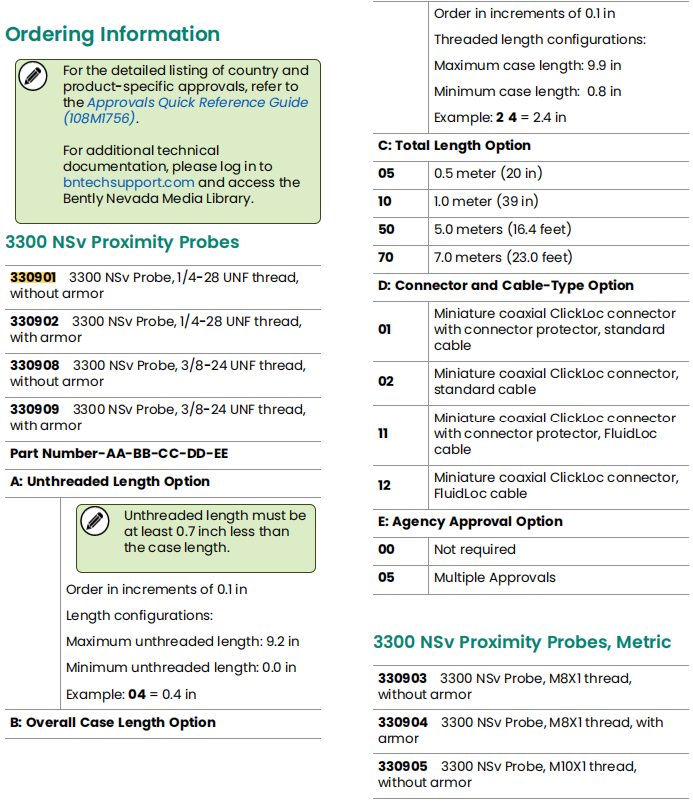

Model này (330901-00-90-05-02-00) đi kèm với ren UNF 1/4-28, thân 9 inch, chiều dài tổng thể 0,5 mét và bao gồm cáp tiêu chuẩn và đầu nối ClickLoc. Không cần lắp ráp thêm.

Ứng dụng

Hệ thống đầu dò tiệm cận Bently Nevda được sử dụng rộng rãi để theo dõi tình trạng của các máy móc quay sau: Máy nén khí ly tâm, máy nén lạnh, máy nén khí xử lý, máy bơm nước nhỏ, động cơ và quạt. Cũng được sử dụng trong Đo độ rung xuyên tâm, Đo vị trí trục (Lực đẩy), Tín hiệu tham chiếu pha phím, Phát hiện tốc độ bằng 0.

Khả năng tương thích và khả năng thay thế lẫn nhau

Đầu dò 330901 có thể thay thế về mặt cơ học và có thể hoán đổi với các đầu dò và cáp mở rộng của hệ thống RAM 3300 trước đây của Bently Nevada. Khi nâng cấp từ hệ thống RAM 3300 lên hệ thống 3300 XL NSv, đầu dò và cáp mở rộng hiện có có thể tiếp tục được sử dụng.

Khi nâng cấp từ hệ thống cảm biến I90 Series 3000 hoặc 7000 trước đó, đầu dò 330901, cáp mở rộng và cảm biến tiệm cận phải được thay thế bằng các thành phần NSv.

Bently Nevada 330901-00-90-05-02-00 được sử dụng với cáp mở rộng 3300 NSv được chỉ định và cảm biến tiệm cận 3300 XL NSv để tạo thành một hệ thống đo lường hoàn chỉnh và đầy đủ chức năng.

Tác động hiệu suất

Đối với các phép đo độ rung hướng tâm, đường kính trục tối thiểu được khuyến nghị là 30 mm. Đo trên đường kính trục nhỏ hơn có thể làm cho hệ số tỷ lệ trung bình thay đổi hơn 10%.

Đối với các phép đo vị trí trục của đầu dò, đường kính mặt phẳng mục tiêu tối thiểu phải là 8,9 mm và khuyến nghị là 13 mm hoặc lớn hơn. Mặt khác, yếu tố quy mô sẽ bị ảnh hưởng.

Đường kính chìm tối thiểu được đề nghị là 13 mm. Giá trị nhỏ hơn giá trị này sẽ làm thay đổi hệ số tỷ lệ của hệ thống ở độ hở cao.

Bently Nevada 330901-00-90-05-02-00 có phạm vi tuyến tính 1,5 mm, bắt đầu ở khoảng 0,25 mm phía trước mục tiêu. Cài đặt khoảng cách khuyến nghị là 1,0 mm để đảm bảo tín hiệu đầu ra nằm trong phạm vi tuyến tính tối ưu.
