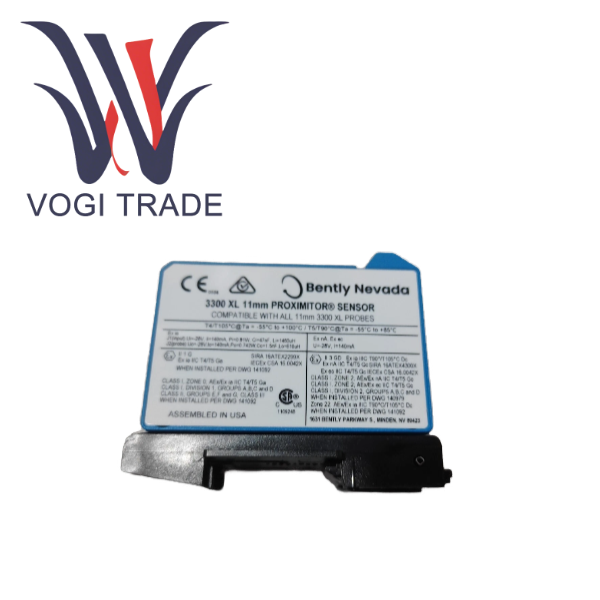

330780-91-00 là Cảm biến tiệm cận 3300 XL 11mm được sản xuất bởi Bently Nevada, một công ty con của Baker Hughes. 330780-91-00 là thiết bị điện tử cốt lõi trong hệ thống đo độ rung/chuyển vị dòng điện xoáy, chịu trách nhiệm phối hợp làm việc với đầu dò 3300 XL 11mm để chuyển đổi những thay đổi khe hở phút mà đầu dò cảm nhận được thành tín hiệu điện áp DC tiêu chuẩn, dễ truyền và xử lý.

Bộ tiền khuếch đại là “bộ não” và “nguồn năng lượng” của toàn bộ chuỗi đo lường. Tín hiệu kích thích ổn định và tần số cao được cung cấp cho đầu dò thông qua cáp tích hợp và tín hiệu trở kháng được đầu dò trả về thay đổi theo khe hở sẽ được nhận. Sau khi được xử lý bằng các mạch giải điều chế và khuếch đại chính xác bên trong, bộ tiền khuếch đại sẽ xuất ra tín hiệu tiêu chuẩn nằm trong khoảng từ -2,0Vdc đến -18,0Vdc tỷ lệ tuyến tính với khoảng cách bề mặt giữa đầu dò và mục tiêu. Tổng chiều dài hệ thống 9,0 mét của 330780-91-00 khiến nó đặc biệt phù hợp với các tình huống ứng dụng trong đó khoảng cách giữa đầu dò và tủ hệ thống giám sát tương đối dài. Phương pháp lắp đặt đường ray DIN tạo điều kiện cho việc lắp đặt và bảo trì nhanh chóng và tiêu chuẩn hóa trong tủ điều khiển.

Thông số sản phẩm

Loại sản phẩm3300 XL 11mm Cảm biến tiệm cận

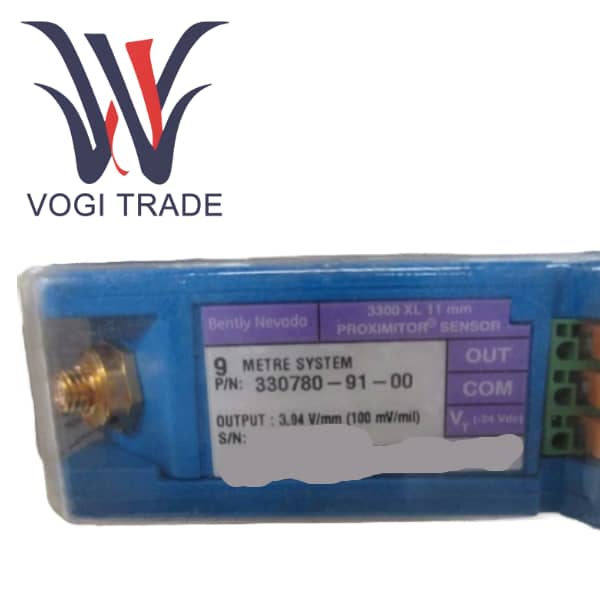

Mã bộ phận hoàn chỉnh PN           330780-91-00

Đầu dò tương thích                      Đầu dò dòng 3300 XL 11mm

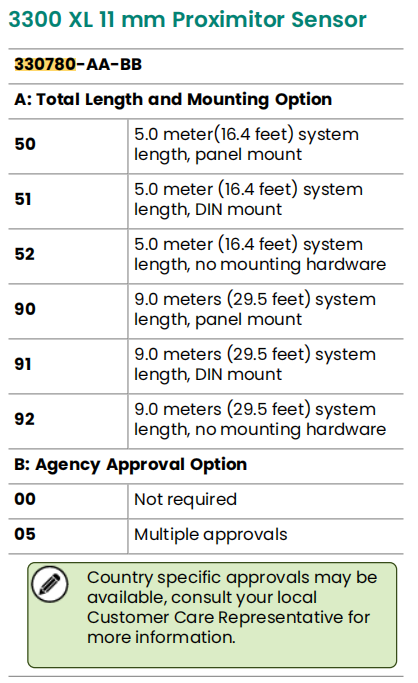

Tổng chiều dài hệ thống                     9,0 mét /29,5 feet. Chiều dài này là tổng của đầu dò, cáp nối dài và cáp bên trong bộ tiền khuếch đại.

Phạm vi tuyến tính                              4,0 mm

Độ nhạy                                  4,0 mV/μm

Phạm vi đầu ra                             -2.0Vdc đến -18.0Vdc

Đáp ứng tần số                    0,0Hz (DC) đến 8,0kHz (-3 dB), phù hợp để đo độ dịch chuyển tĩnh và đo độ rung động.

Yêu cầu về nguồn điện           -24 Vdc, mức tiêu thụ dòng điện thông thường là 20 mA.

Khả năng truyền động đầu ra                có thể truyền cáp xoắn đôi có vỏ bọc dài 300 mét (1000 foot) đến tải có trở kháng cao.

Phạm vi nhiệt độ hoạt động      -30°C đến +85°C

Phương pháp lắp đặt                    Lắp thanh ray DIN

Chứng nhận của tổ chức             Không có yêu cầu đặc biệt

Tính năng chức năng của sản phẩm

Điều hòa tín hiệu chính xác và lái xe đường dài

Độ tuyến tính và ổn định cao. Bên trong sử dụng các mạch analog chính xác và công nghệ bù nhiệt độ, mang lại độ tuyến tính tuyệt vời trên toàn bộ phạm vi 4,0mm và đảm bảo hiệu suất ổn định trong phạm vi nhiệt độ rộng. Nó đóng vai trò là nền tảng cho các phép đo chính xác về chuyển vị trục, chênh lệch giãn nở, v.v.

Khả năng điều khiển đầu ra mạnh mẽ. Thiết kế mạch đầu ra của 330780-91-00 có thể dẫn cáp dài tới 300 mét, nghĩa là bộ tiền khuếch đại có thể được lắp đặt trong phòng điều khiển trung tâm cách xa các đầu dò tại chỗ mà không bị suy giảm hoặc biến dạng tín hiệu do truyền dẫn đường dài, giúp tăng cường đáng kể tính linh hoạt và khả năng chống nhiễu của hệ thống.

Được tối ưu hóa đặc biệt cho hệ thống 11mm

Các đặc tính điện của bộ tiền khuếch đại này hoàn toàn phù hợp với đầu dò 3300 XL 11mm. Việc hiệu chuẩn hệ thống toàn diện này đảm bảo rằng toàn bộ chuỗi tín hiệu từ đầu dò đến phòng giám sát tuân thủ các chỉ số hiệu suất đã hứa trong thông số kỹ thuật.

So với hệ thống 8mm, hệ thống 11mm cung cấp phạm vi đo tuyến tính lớn hơn, khiến nó rất phù hợp cho các ứng dụng yêu cầu phạm vi rộng, chẳng hạn như đo chuyển vị dọc trục lớn và độ giãn nở vi sai của xi lanh áp suất trung bình và cao.

Độ bền cấp công nghiệp và lắp đặt dễ dàng

Phạm vi nhiệt độ hoạt động rộng từ -30°C đến +85°C cho phép nó thích ứng với nhiều môi trường khắc nghiệt khác nhau, từ các mỏ dầu lạnh ở phía bắc đến các nhà máy lọc dầu nhiệt đới nóng.

330780-91-00 sử dụng thiết kế kẹp ray DIN tiêu chuẩn, cho phép lắp đặt hoặc tháo gỡ nhanh chóng mà không cần vít, tạo điều kiện thuận lợi đáng kể cho việc tích hợp, gỡ lỗi và bảo trì hệ thống sau này. Phương pháp lắp đặt theo mô-đun còn đảm bảo bố cục gọn gàng và khả năng tản nhiệt tốt bên trong tủ.
