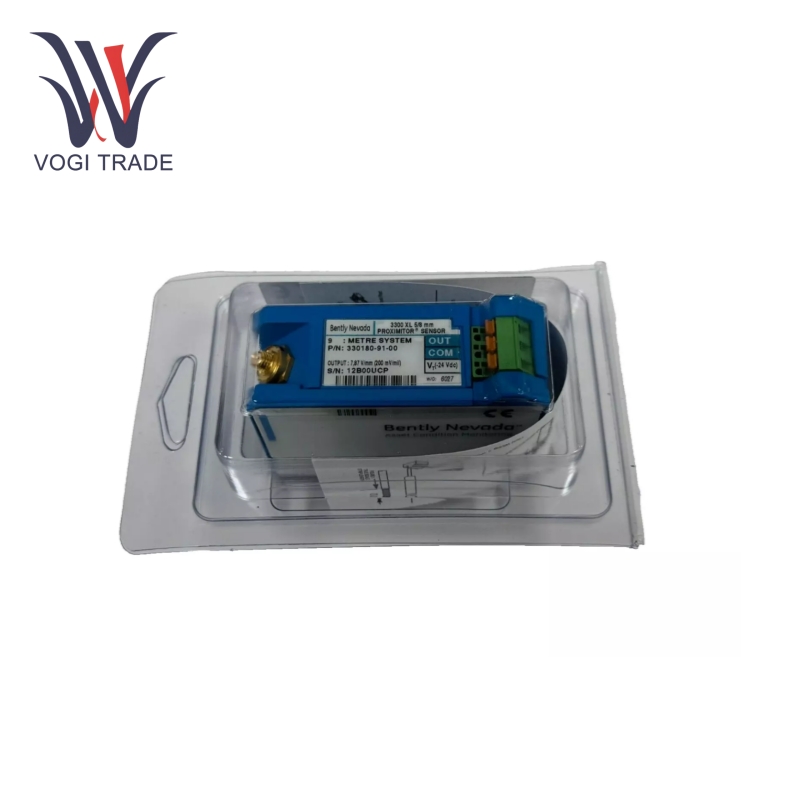

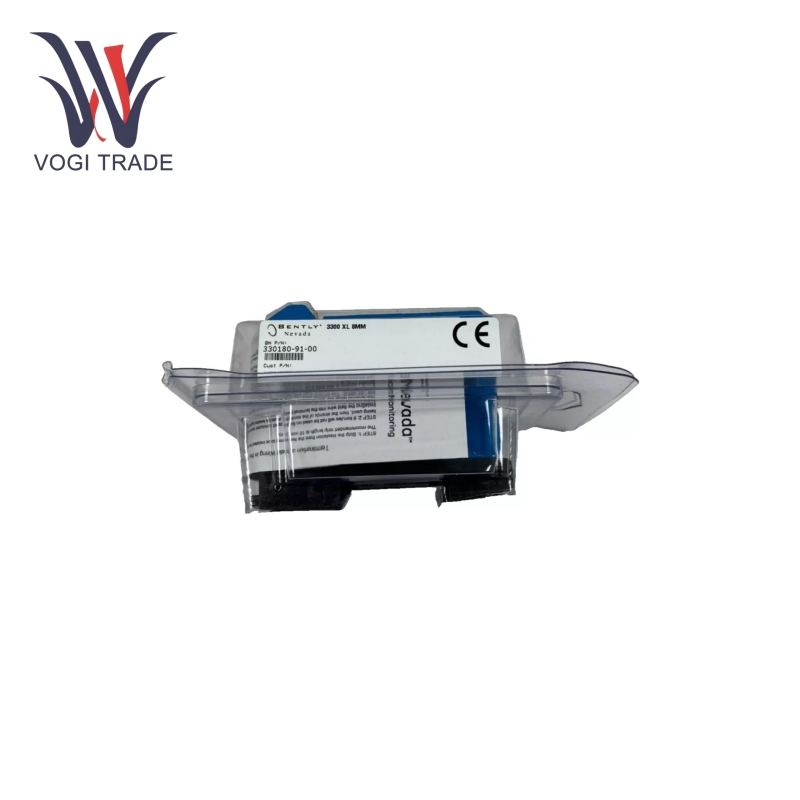

Nhẹ nhàng Nevada 330180-91-00

1. Đặc điểm kỹ thuật

Phạm vi tín hiệu đầu vào:+0,8V đến -21,0V (mô-đun I/O không cách ly); +5V đến -11V (mô-đun I/O cách ly).

Đầu ra:Hai đầu ra pha chính được đệm, trở kháng đầu ra được đệm là -24VDC, công suất trên mỗi kênh là 40mA.

Tiêu thụ điện năng:Tiêu thụ điện năng điển hình là 3,2 watt.

phạm vi tuyến tính: Phạm vi tuyến tính từ 2mm (80mil/s) bắt đầu ở khoảng 0,25mm (10mil/s) tính từ bề mặt mục tiêu, từ 0,25mm đến 2,3mm (10~90mil/s) (khoảng -1~-17Vdc).

Gợi ýgiá trị cài đặt khoảng cách ed:1,27mm. 6 Kích thước bề mặt mục tiêu tối thiểu được đề xuất: đường kính 15,2mm. 7 Đường kính trục tối thiểu: 76,2mm.

Hệ thống 5m tiêu chuẩn có độ nhạy 7,87v/mm khi đo các thay đổi tăng dần 0,25mm từ 0oC đến 45oC và trên phạm vi tuyến tính 8,0mil/s? bao gồm khả năng thay thế lẫn nhau và sai số (200mv)/mil/s±5%.

Đáp ứng tần số:0~10kHz, giá trị điển hình cho phản hồi là +0~-3dB, kết nối trường 305m.

Hạn chế về môi trường:Phạm vi nhiệt độ đầu dò tiêu chuẩn là -51oC ~ + 177oC; đầu dò phạm vi nhiệt độ rộng, đối với đầu dò là -51oC ~ + 177oC, đối với cáp đầu dò và đầu nối là -51oC ~ + 260oC; nhiệt độ sử dụng và bảo quản cáp kéo dài tiêu chuẩn là -51oC~+177oC; nhiệt độ cáp phạm vi rộng là -51oC ~ + 260oC; nhiệt độ sử dụng tiền khuếch đại là -35oC~+85oC, nhiệt độ bảo quản là -35oC~+100oC.

Chiều dài cáp: Tổng chiều dài 9,0m, mang lại sự linh hoạt hơn cho việc lắp đặt.

2. Tính năng

Chắc chắn và bền bỉ:Bently Nevada 330180-91-00 áp dụng thiết kế kết cấu chắc chắn và có khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Bên cạnh đó, nó vẫn có thể duy trì hiệu suất tốt trong môi trường làm việc có điều kiện khắc nghiệt như nhiệt độ và độ rung cao; do đó, nó sẽ đảm bảo độ tin cậy hoạt động lâu dài.

Phản ứng nhanh:Thông báo rõ ràng và nhanh chóng cho người dùng về tình trạng thiết bị của họ rất nhanh khi xảy ra lỗi. Bently Nevada 330180-91-00 có khả năng giám sát phản hồi nhanh cho phép phản hồi tức thì về trạng thái và tình trạng của nó cho người dùng, từ đó cho phép thu được các tín hiệu liên quan ngay lập tức khi phát hiện những bất thường trong hoạt động của thiết bị, dẫn đến cảnh báo kịp thời và các biện pháp kiểm soát khả thi . Điều này rất quan trọng để đảm bảo hoạt động an toàn và ổn định của các thiết bị quan trọng, đặc biệt là các tình huống công nghiệp nơi tính liên tục trong sản xuất đang ở mức cao nhất, bao gồm cả ngành công nghiệp điện và hóa chất.

3. Ứng dụng

lĩnh vực hàng không vũ trụ

Trong giai đoạn R&D và thử nghiệm động cơ máy bay, Bently Nevada 330180-91-00 được sử dụng để theo dõi độ rung, dịch chuyển và tốc độ của trục rôto động cơ. Động cơ máy bay là một phần của thiết bị có độ phức tạp cao và độ chính xác cao và các thông số khác nhau cần được đo chính xác trong quá trình thử nghiệm. Cảm biến có thể thu được chính xác dữ liệu rung động của trục khi động cơ chạy ở tốc độ cao, hỗ trợ các kỹ sư phân tích cân bằng động cơ cánh quạt, điều kiện làm việc của ổ trục, v.v., từ đó cung cấp hỗ trợ dữ liệu chính cho thiết kế tối ưu hóa và cải thiện hiệu suất, đảm bảo độ tin cậy và an toàn của động cơ máy bay trong chuyến bay.

Bently Nevada 330180-91-00 giám sát tình trạng vận hành của hệ thống trục tuabin, trong khi công việc thực tế sẽ chỉ được thực hiện khi động cơ được tính toán và gửi đi sau khi bảo trì. Nó giúp động cơ so sánh với một số dữ liệu tiêu chuẩn, cho biết liệu động cơ đã sửa chữa được phát triển có tuân thủ các yêu cầu thuộc tính thiết kế hay không và liệu hệ thống trục có được lắp đúng hay không. Do đó, đảm bảo rằng động cơ được sửa chữa ở tình trạng tốt để có thể sử dụng bình thường và giảm nguy cơ xảy ra tai nạn chuyến bay do hỏng hóc về chất lượng liên quan đến bảo trì.

Ngành sản xuất ô tô

Bently Nevada 330180-91-00 được sử dụng để kiểm tra ngẫu nhiên độ rung của trục và tốc độ của động cơ hoàn thiện để hoàn thành khâu kiểm tra của giai đoạn lắp ráp động cơ ô tô. Chất lượng của động cơ ô tô phản ánh trực tiếp đến khả năng vận hành và độ tin cậy của toàn bộ xe. Bently Nevada 330180-91-00 đánh giá độ rung và tốc độ của trục để xác định mọi vấn đề về chất lượng lắp ráp, chẳng hạn như độ hở giữa piston và xi lanh hoặc mất cân bằng trục khuỷu. Nếu phát hiện bất kỳ hiện tượng bất thường nào, có thể điều chỉnh hoặc sửa chữa động cơ đó kịp thời để tránh những động cơ kém chất lượng trên thị trường, từ đó cải thiện chất lượng tổng thể của xe cũng như hình ảnh thương hiệu của xe.

Bently 330180-91-00 được sử dụng trong thiết bị kiểm tra độ bền hộp số ô tô để theo dõi độ rung và chuyển vị của trục truyền động. Từ dữ liệu kiểm tra độ bền lâu dài của bộ truyền động, Bently 330180-91-00 có thể phân tích các rung động và chuyển vị của trục. Nó sẽ biết tình trạng mòn của các bánh răng bên trong của hộp số, tuổi thọ của các ổ trục, v.v. Do đó, nó cung cấp tài liệu tham khảo cho việc tối ưu hóa thiết kế hộp số và nâng cao chất lượng, đảm bảo độ tin cậy và độ bền của xe trong quá trình sử dụng thực tế cũng như nâng cao mức độ hài lòng về chất lượng của người dùng đối với các sản phẩm ô tô.
