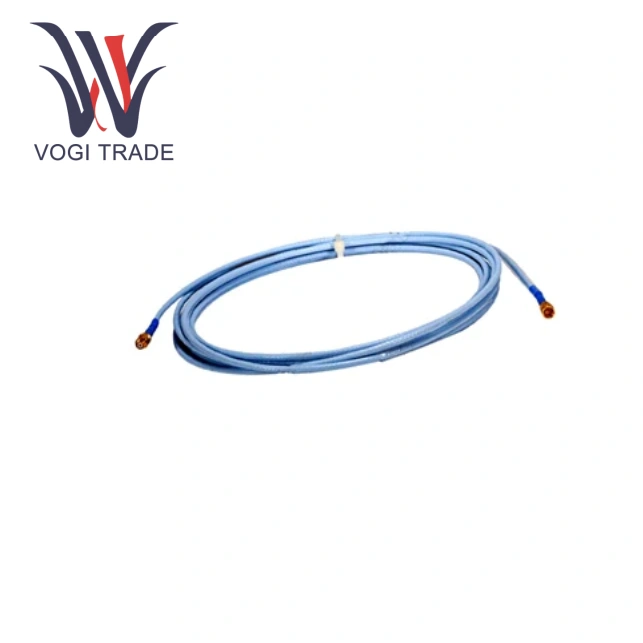

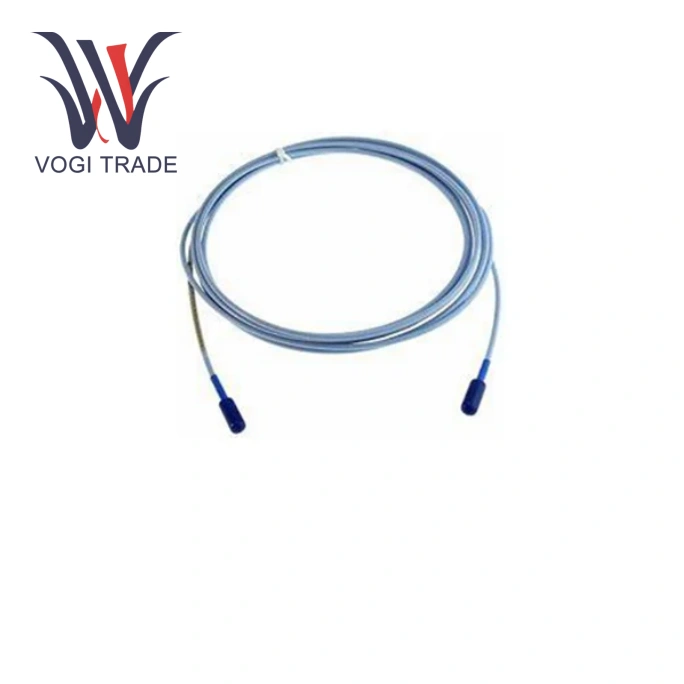

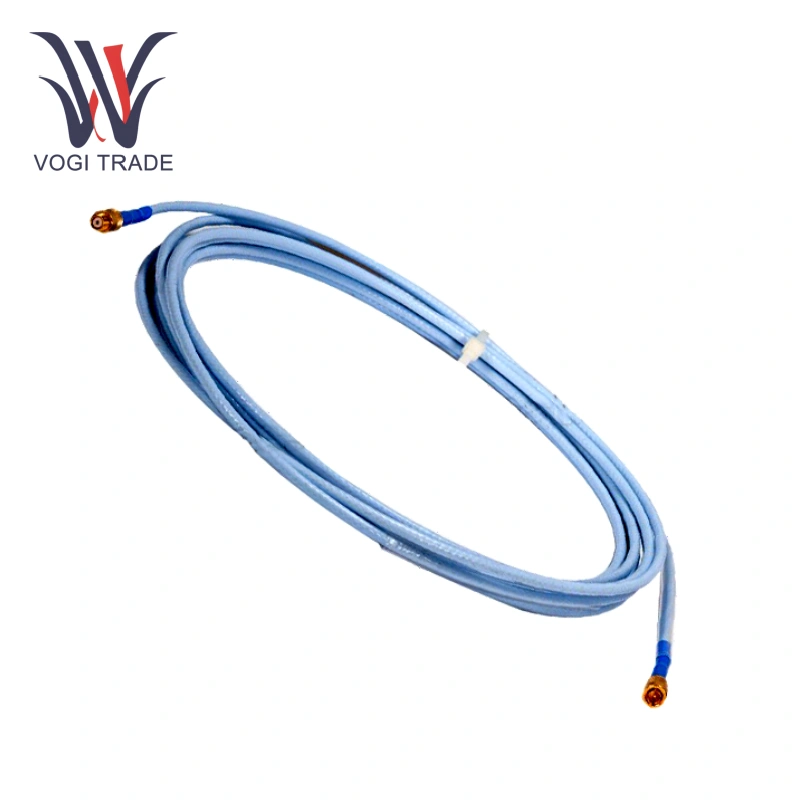

Bently Nevada 330130-045-03-05

Tham số hiệu suất

Các đầu dò tương thích: Tương thích với các đầu dò dòng xoáy 8 mm và 5 mm.

Chiều dài cáp: 4,5 mét.

Vật liệu dẫn điện: Đồng bị mắc kẹt.

Cách nhiệt: polyvinyl clorua chất lượng cao (PVC).

Che chắn: Che chắn hai lớp (bím tóc đồng + lá nhôm).

Phạm vi nhiệt độ hoạt động: -40 ° C đến +85 ° C.

Xếp hạng bảo vệ: thân cáp đáp ứng xếp hạng bảo vệ IP65.

Hiệu suất điện

Kháng DC:

Dây dẫn trung tâm đến dây dẫn trung tâm (RCORE): 0,99 ± ± 0,15 ω

Áo khoác sang dây dẫn bên ngoài (Rjacket): 0,30 ± 0,06

Điện dung: 69,9 pf/m (điển hình), ảnh hưởng đến truyền tín hiệu tần số cao (có thể làm giảm tín hiệu> 10 kHz).

Khả năng tương thích: có thể hoán đổi hoàn toàn với tất cả các đầu dò và tiền khuếch đại 3300 XL 8 mm

Tính toàn vẹn tín hiệu

Chiều dài cáp tối đa: Hỗ trợ 305 mét (1000 feet) hệ thống dây điện, nhưng yêu cầu ghép nối cho chiều dài vượt quá 91,44 mét (300 feet).

Đáp ứng tần số: 0 Ném10 kHz (± 3 dB)

Ưu điểm sản phẩm

Bently Nevada 330130-045-03-05 có hiệu suất chống giao thoa tuyệt vời, cấu trúc được che chắn kép có hiệu quả khả năng nhiễu điện từ mạnh được tạo ra bởi các môi trường công nghiệp như biến tần và động cơ lớn.

Nhẹ nhàng Nevada 330130-045-03-05 tương thích với cả hai đầu dò dòng nước 8 mm và 5 mm.

Khu vực ứng dụng

Bently Nevada 330130-045-03-05 có thể được sử dụng trong ngành công nghiệp điện, ngành hóa dầu, công nghiệp luyện kim, ngành năng lượng.

Các tính năng vật lý và cài đặt

Thiết kế vật lý Bently Nevada 330130-045-03-05 tập trung vào độ bền và dễ cài đặt:

Đầu nối:

Các đầu nối mạ vàng Clickloc cho khả năng chống ăn mòn và cài đặt một vòng, không có công cụ.

Loại giao diện: Đầu nối đồng trục vi mô, đường kính ≤ 7,24 mm (0,285 in).

Armor: Giáp bằng thép không gỉ với cách nhiệt FEP (cáp tiêu chuẩn) để bảo vệ cơ học bổ sung.

Kích thước và trọng lượng:

Trọng lượng đơn vị: 103 g/m (1,5 oz/ft) (cáp mở rộng bọc thép).

Đường kính ngoài: Đường kính ngoài tối đa của áo giáp là 7,67 mm (0,302 in) và đường kính ngoài tối đa bao gồm ống bảo vệ là 12,4 mm (0,49 in) (Hình 18).

Ghi chú

Sửa đổi trái phép bị nghiêm cấm: cắt, nối, thay thế các đầu nối và các sửa đổi trái phép khác đối với cáp đều bị cấm.

Tránh quá tải và nén: Không khiến cáp bị căng hoặc áp lực quá mức. Tránh siết hoặc nghiền bởi các thành phần thiết bị để ngăn chặn sự phá vỡ dây dẫn bên trong hoặc thiệt hại cách nhiệt, có thể ảnh hưởng đến việc truyền tín hiệu.
