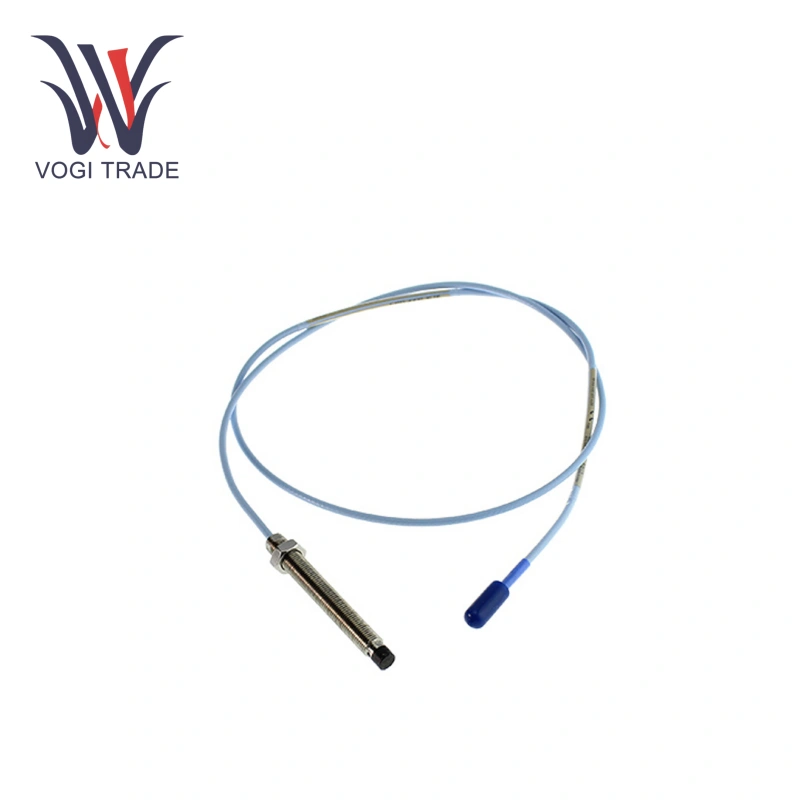

Nhẹ nhàng Nevada 330104-10-19-10-02-00

Tổng quan về sản phẩm

Đặc tính điện:

Phạm vi tuyến tính: 2 mm (80 triệu)

Hệ số tỷ lệ lũy tiến (ISF): Đối với hệ thống 1,0 m, ISF = 7,87 V/mm ± 5%.

Điện trở đầu ra: 50 Ω.

Đáp ứng tần số: 0-10 kHz, +0, -3 dB, hỗ trợ nối dây trường lên tới 305 m.

Kích thước mục tiêu tối thiểu: đường kính 15,2 mm.

Đường kính trục khuyến nghị: Tối thiểu 50,8 mm, khuyến nghị 76,2 mm.

Đặc tính cơ học:

Vật liệu thăm dò:

Đầu dò: Nhựa Polyphenylene Sulfide (PPS) để chống mài mòn và kháng hóa chất.

Thân đầu dò: Thép không gỉ AISI 303 hoặc 304 (SST) để tăng cường độ bền cơ học.

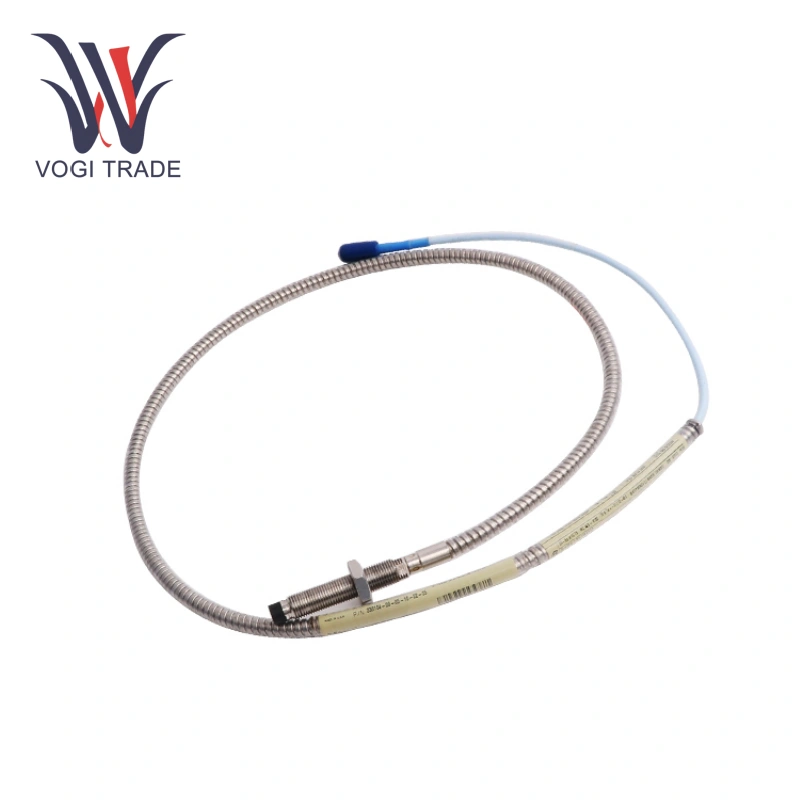

Giáp: Thép không gỉ AISI 302 hoặc 304 với áo khoác FEP để tăng cường bảo vệ. Thông số kỹ thuật cáp:

Cáp tiêu chuẩn: 3 trục 75Ω, cách điện FEP.

Độ bền kéo: Tối đa 330 N (75 lbf) từ vỏ đầu dò đến dây dẫn, 270 N (60 lbf) tại đầu nối.

Bán kính uốn cong: Tối thiểu 25,4 mm (1,0 in) để tránh hư hỏng do uốn cong quá mức.

Đầu nối: Đầu nối ClickLoc bằng đồng thau mạ vàng hoặc đồng berili mạ vàng, chống ăn mòn và kín ngón tay.

Tính năng sản phẩm

Đo lường chính xác: Bently Nevada 330104-10-19-10-02-00 với độ tuyến tính và độ nhạy cao cho phép đo chính xác các chuyển vị và độ rung nhỏ của các bộ phận thiết bị, cung cấp dữ liệu đáng tin cậy để đánh giá các điều kiện vận hành thiết bị.

Khả năng phục hồi môi trường: Bently Nevada 330104-10-19-10-02-00 sử dụng đầu dò được làm bằng PPS chịu mài mòn và kháng hóa chất, trong khi vỏ bằng thép không gỉ có khả năng chống va đập và ăn mòn, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Kết nối đáng tin cậy: Bently Nevada 330104-10-19-10-02-00 sử dụng đầu nối Click Loc đồng trục siêu nhỏ mang lại kết nối an toàn, giảm thiểu hiệu quả các vấn đề như lỏng lẻo và tiếp xúc kém trong quá trình truyền tín hiệu.

Ứng dụng

Công nghiệp điện: Bently Nevada 330104-10-19-10-02-00 được sử dụng trong các thiết bị như tua bin hơi nước và máy phát điện, nó giám sát độ rung hướng tâm và độ dịch chuyển dọc trục của trục để đảm bảo thiết bị điện hoạt động ổn định.

Công nghiệp hóa dầu: Bently Nevada 330104-10-19-10-02-00 phù hợp với các thiết bị như máy nén và máy bơm, nó theo dõi độ rung trong thời gian thực để xác định kịp thời các lỗi thiết bị tiềm ẩn.

Ghi chú

Cài đặt và bảo trì:

Đầu nối: Sử dụng đầu nối ClickLoc, siết chặt bằng ngón tay (mô-men xoắn không quá 0,565 N·m). Tùy chọn DD=02 không bao gồm bộ bảo vệ đầu nối; nên thêm một bộ bảo vệ cho môi trường khắc nghiệt.

Quản lý cáp: Bán kính uốn cong tối thiểu 25,4 mm; tránh những khúc cua gấp. Đối với hệ thống dây điện tại hiện trường, hãy sử dụng cáp ba lõi có vỏ bọc ba dây dẫn (0,2-1,5 mm²), có chiều dài tối đa 305 m.

Cài đặt khoảng cách: Khoảng cách rung xuyên tâm được đề xuất là -9 Vdc (khoảng 1,27 mm) để đảm bảo nó nằm trong phạm vi tuyến tính.
