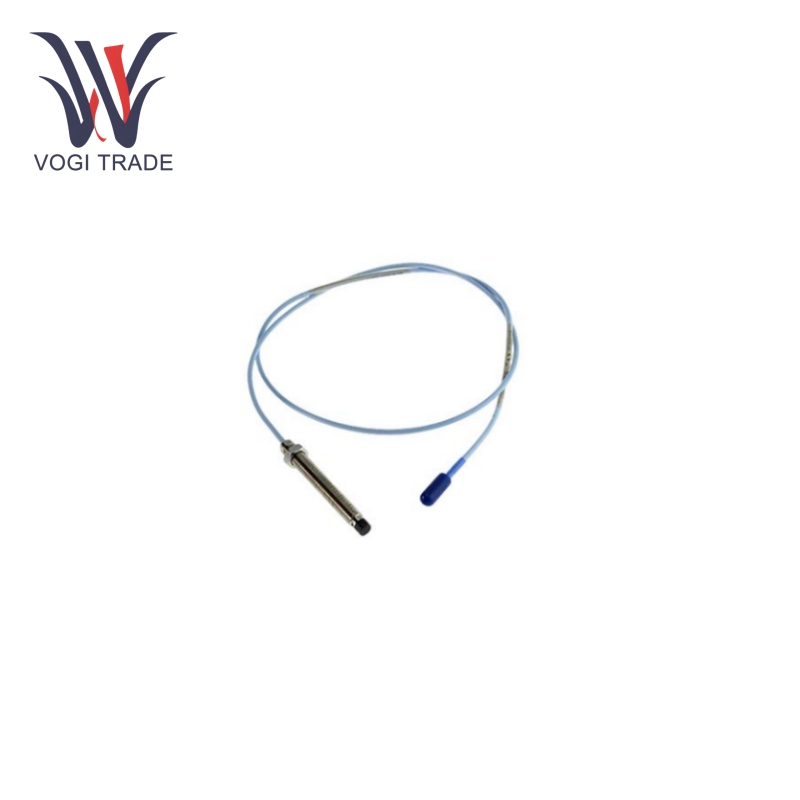

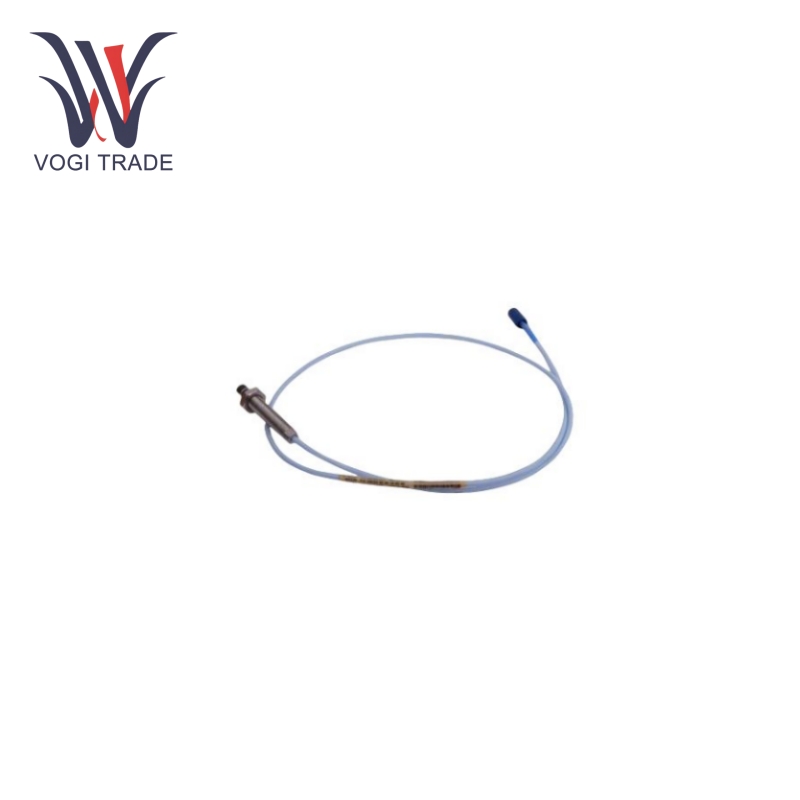

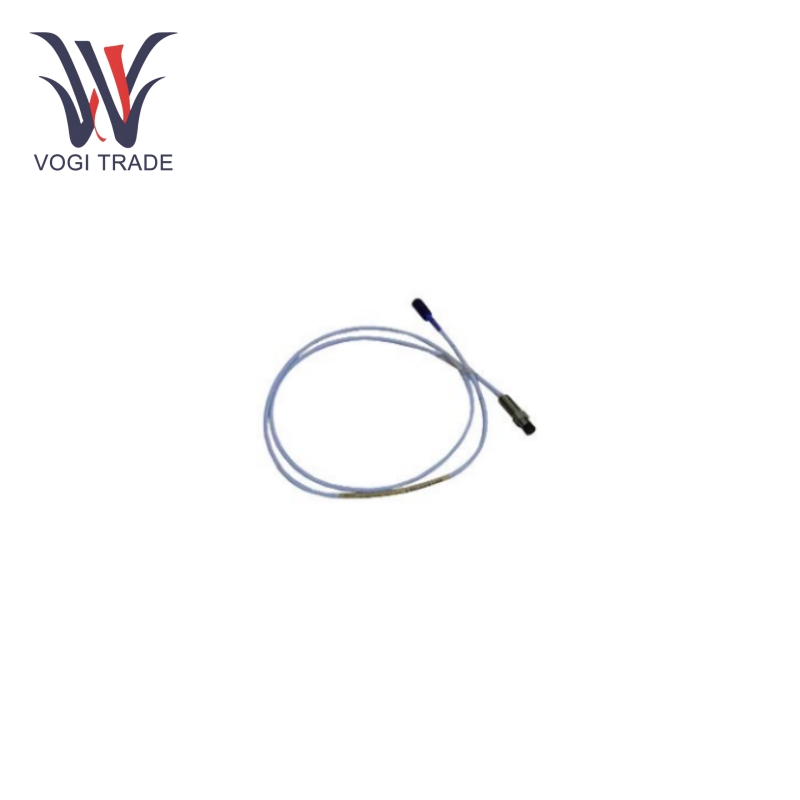

Nhẹ nhàng Nevada 330103-00-05-10-02-CN

1. Thông số sử dụng

Loại đầu dò:đầu dò dòng điện xoáy, ren M10×1, không bọc thép. Thiết kế ren cho phép đầu dò được cố định chắc chắn trên thiết bị hoặc kết cấu tương ứng trong quá trình lắp đặt để đảm bảo độ ổn định của phép đo.

Phạm vi đo:Thông thường -1 ~ 1 mm, có thể đáp ứng các yêu cầu đo chính xác các thay đổi dịch chuyển nhỏ và phù hợp với các tình huống công nghiệp như giám sát độ rung nhỏ của các bộ phận cơ khí yêu cầu giám sát độ chính xác cao đối với các dịch chuyển nhỏ.

Yêu cầu cung cấp điện:Yêu cầu -17,5vdc đến -26vdc mà không có rào cản an toàn và dòng điện tối đa là 12ma. Phạm vi cung cấp năng lượng này cung cấp hỗ trợ năng lượng ổn định cho hoạt động bình thường của đầu dò, đảm bảo rằng nó có thể thu thập và truyền tín hiệu một cách chính xác.

Phạm vi tuyến tính:2 mm. Trong phạm vi tuyến tính này, tín hiệu đầu ra của đầu dò có mối quan hệ tuyến tính tốt với độ dịch chuyển của vật thể được đo, từ đó đảm bảo độ chính xác và độ tin cậy của kết quả đo, đồng thời mang lại sự thuận tiện cho việc xử lý và phân tích dữ liệu tiếp theo.

Độ nhạy:7,87v/mm (200mv/mil), độ nhạy cao hơn cho phép đầu dò cảm nhận được những thay đổi dịch chuyển nhỏ và chuyển đổi chúng thành tín hiệu điện tương ứng, cải thiện độ phân giải và độ chính xác của hệ thống đo lường.

Đáp ứng tần số:0-10khz, độ dài tối đa của kết nối trường từ bộ tiền khuếch đại 3300xl đến màn hình là 305m, dải đáp ứng tần số mở rộng và khoảng cách truyền cho phép nó nắm bắt nhanh chóng và chính xác tần số rung và sự thay đổi dịch chuyển của vật thể trong môi trường động, phù hợp với giám sát các thiết bị cơ khí quay tốc độ cao và thiết bị rung tần số cao.

2. Chức năng sản phẩm

Đo chuyển vị:Bently Nevada 330103-00-05-10-02-CN  có thể đo chính xác sự thay đổi dịch chuyển của vật thể được giám sát so với đầu dò và chuyển đổi dịch chuyển vật lý thành dịch chuyển điện thông qua hiệu ứng dòng điện xoáy, tạo thành giá trị đáng tin cậy nhất để đo và giám sát sự dịch chuyển của thiết bị công nghiệp. Độ dịch chuyển trục ngược của các bộ phận cơ khí có thể được theo dõi trong thời gian thực, cho phép các kỹ sư quan sát kịp thời trạng thái vận hành của thiết bị.

Giám sát độ rung:Đầu dò có đặc tính đáp ứng tần số tốt và có thể giám sát hiệu quả tần số, biên độ và các thông số khác của động cơ rung của thiết bị. Theo các đặc điểm thời gian này, nó có thể chẩn đoán các vấn đề hiện tại, bao gồm mất cân bằng, sai lệch, lỏng lẻo, v.v., thuộc phạm vi bảo trì dự đoán, từ đó tránh được tổn thất tài chính/sản xuất hoặc thời gian ngừng hoạt động do thiết bị không ổn định.

Khả năng tương thích của hệ thống:Trong hệ thống cảm biến dòng xoáy dòng Bentley 3300XL, đầu dò có khả năng tương thích tốt với bộ tiền khuếch đại, màn hình, v.v. và có thể tạo thành một hệ thống giám sát hoàn chỉnh để giám sát toàn diện với độ chính xác cao cho các thiết bị công nghiệp khác nhau. Sự phối hợp của tất cả các hệ thống giúp việc thu thập, truyền tải và xử lý dữ liệu mượt mà hơn, đồng thời giúp hiệu suất và hoạt động của toàn bộ hệ thống giám sát trở nên đáng tin cậy hơn. Phép đo không tiếp xúc áp dụng nguyên lý dòng điện xoáy và không tiếp xúc trực tiếp với vật thể đo trong quá trình đo, tránh các vấn đề hao mòn hoặc nhiễu có thể do đo tiếp xúc gây ra. Nó có lợi cho việc kéo dài tuổi thọ của đầu dò và cải thiện độ ổn định và độ chính xác của phép đo, đặc biệt phù hợp với các môi trường đặc biệt như quay tốc độ cao, nhiệt độ cao và ăn mòn.

3. Phạm vi ứng dụng

Ngành điện:thường được sử dụng để giám sát các máy móc quay lớn như tua bin hơi nước và máy phát điện trong các nhà máy điện. Ví dụ, giám sát độ dịch chuyển và độ rung xuyên tâm của trục tuabin hơi có thể phát hiện kịp thời những thay đổi về độ rung và dịch chuyển bất thường của hệ thống trục, ngăn ngừa các lỗi nghiêm trọng như gãy trục và mòn ổ trục, đồng thời đảm bảo tổ máy phát điện hoạt động an toàn và ổn định.

Công nghiệp hóa dầu:Bently Nevada 330103-00-05-10-02-CN  được dùng để giám sát trạng thái của các thiết bị chính như máy bơm, máy nén và quạt. Bằng cách theo dõi độ rung và dịch chuyển của thiết bị, nó có thể cảnh báo trước các lỗi thiết bị có thể xảy ra để sắp xếp bảo trì hợp lý, tận dụng tối đa nguồn lực bảo trì, giảm chi phí bảo trì và thời gian ngừng hoạt động, đồng thời nâng cao hiệu quả sản xuất và lợi ích kinh tế. Giám sát dịch chuyển đường ống hóa dầu là một biện pháp để đảm bảo đường ống vận hành an toàn và ngăn ngừa các tai nạn an toàn như rò rỉ do dịch chuyển đường ống.

Công nghiệp thép và luyện kim:Giám sát vị trí và độ rung của con lăn trong máy cán, máy đúc liên tục và các thiết bị khác để đảm bảo độ chính xác và chất lượng của quá trình cán. Ngoài ra, nó còn có thể giám sát vị trí và độ rung của lò cao, bộ chuyển đổi và các thiết bị khác để đảm bảo thiết bị vận hành an toàn.

Ngành sản xuất máy móc:Giám sát vị trí và độ rung của các máy công cụ, trung tâm gia công và các công cụ khác để cải thiện các thông số gia công, độ chính xác gia công và chất lượng bề mặt. Nó cũng có thể được sử dụng để giám sát độ chính xác lắp ráp và trạng thái hoạt động của các bộ phận cơ khí nhằm cải thiện chất lượng sản phẩm và độ tin cậy của thiết bị.
