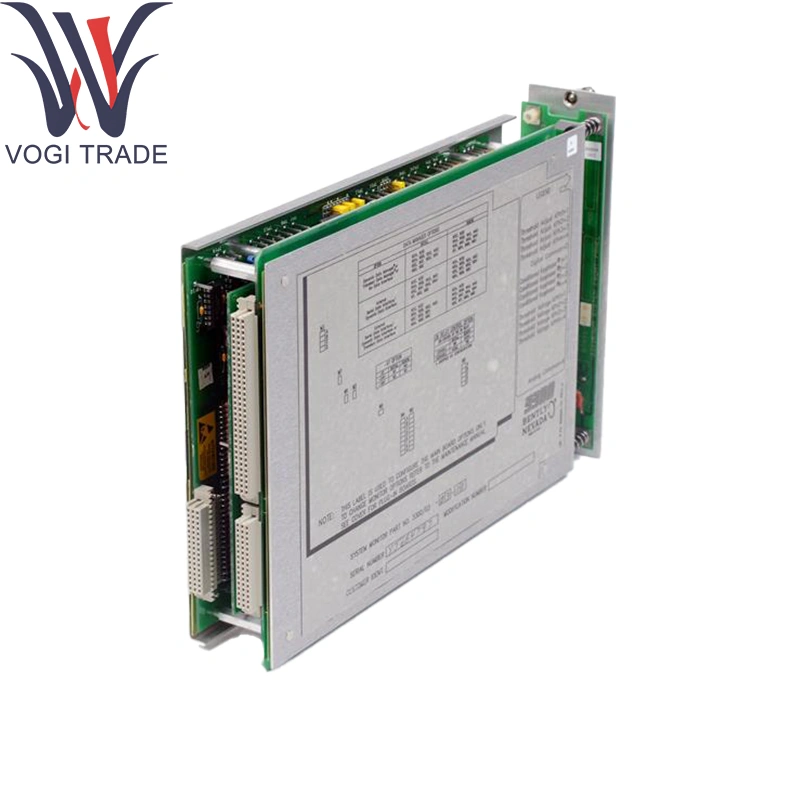

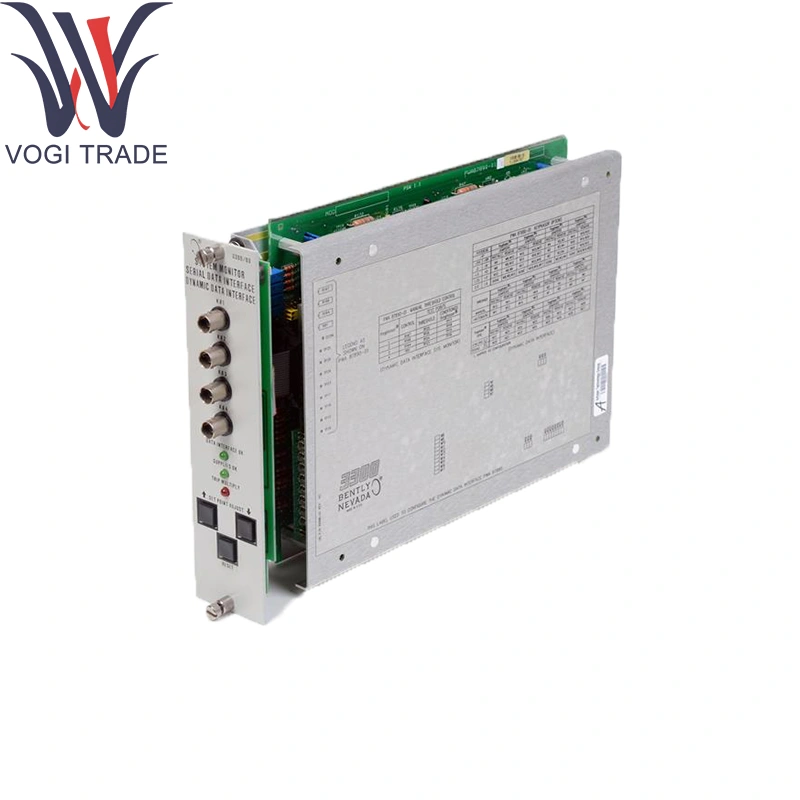

Thương hiệu: Bently NevadaMô tả: 3300/03-01-01Điều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 8Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnBently Nevada 3300/03-01-01 gắn kết trong giá đỡ 3300 để đóng vai trò là màn hình hệ thống trung tâm, tổng hợp tối đa bốn kênh điều hòa Proximititer® (độ gần hoặc độ rung).
| Sản xuất |
Bently Nevada |
| Số mô hình |
3300/03-01-01 |
| Số đặt hàng |
3300/03-01-01 |
| Danh mục |
Hệ thống 3300 |
| Sự miêu tả |
Mô -đun giám sát hệ thống |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
8473309000 |
| Kích thước |
38*32*4 (cm) |
| Cân nặng |
0,7 kg |
Thông tin đặt hàng
Giám sát hệ thống
3300/03-AXX-BXX
A: Loại
0 1 tiêu chuẩn
0 2 Giao diện dữ liệu nối tiếp
0 3 Giao diện dữ liệu động và giao diện dữ liệu nối tiếp
B: Tùy chọn phê duyệt
0 0 Không có
0 1 CSA/NRTL/C.
0 2 Chứng nhận tự ATEX
LƯU Ý: ATEX Phê duyệt yêu cầu giá đỡ màn hình được cài đặt trong vỏ chống thời tiết.
Bộ nâng cấp 143121
0 1 Nâng cấp cơ bản lên SDI
0 2 SDI lên DDI nâng cấp
0 3 Nâng cấp cơ bản lên DDI
Thông số kỹ thuật
Đầu vào:
Các kênh gần/độ rung có điều kiện 4 × (0 Ném50VP-P)
Đầu ra tương tự:
4 × 0 bóng10V hoặc 4 trận20mA (có thể chọn cho mỗi kênh) trên
Tuân thủ: RL ≥ 500Ω cho chế độ hiện tại
Báo động kỹ thuật số:
8 Đầu ra rơle Forma rời rạc (báo động kênh & lỗi chung) trong Bently Nevada 3300/03-01-01
Lọc: Khoa cao (0,5100100Hz) và thông thấp (1 Ném10kHz) trên mỗi kênh
Độ phân giải ADC: 16 bit, lấy mẫu đồng thời
Tỷ lệ cập nhật: 1kHz mỗi kênh cho analog; 100Hz cho báo động
Độ chính xác: ± 1% toàn diện trên đầu ra tương tự
Sự cô lập: kênh 1kV và đầu ra vào khung
Sức mạnh: 24VDC (18 Ném32V), ≤5W
Nhiệt độ hoạt động: 0 ° C đến +70 ° C; Độ ẩm đến 95%RH không gây áp lực
Chức năng sản phẩm
Tập hợp dữ liệu: Thu thập các tín hiệu được điều hòa của Proximitor® thông qua Bently Nevada 3300/03-01-01 và củng cố các số liệu giải phóng mặt bằng và độ rung.
Tỷ lệ tương tự: Chuyển đổi dữ liệu kênh kỹ thuật số thành các vòng tương tự tiêu chuẩn công nghiệp để tích hợp DCS/PLC.
Tạo báo động: So sánh từng kênh với các điểm đặt được lập trình người dùng, lái đầu ra rơle cho cảnh báo.
Chẩn đoán: Theo dõi sức khỏe đầu vào (sự hiện diện của thăm dò, tính liên tục của cáp) và mô-đun tự sức khỏe.
Khu vực ứng dụng
Bảng điều khiển tuabin & máy nén: Giám sát trung tâm về độ thanh thải và rung của trục với Bently Nevada 3300/03-01-01 để bảo vệ và kiểm tra cân bằng.
Quá trình trung tâm máy móc: Tập hợp nhiều tín hiệu thăm dò thành các đầu ra tương tự và riêng biệt.
Các gói Skid OEM: Màn hình hệ thống nhúng cung cấp các vòng lặp và báo động tương tự chìa khóa trao tay trong BING NEVADA 3300/03-01-01.
Cài đặt Retrofit: Nâng cấp các giá đỡ Legacy 3300 với giám sát lõi kỹ thuật số hiện đại.
Các giàn thử nghiệm di động: Chiết xuất mô-đun có thể trích xuất cho các thẻ Proximitor® kiểm tra băng ghế sử dụng Bently Nevada 3300/03-01-01.
