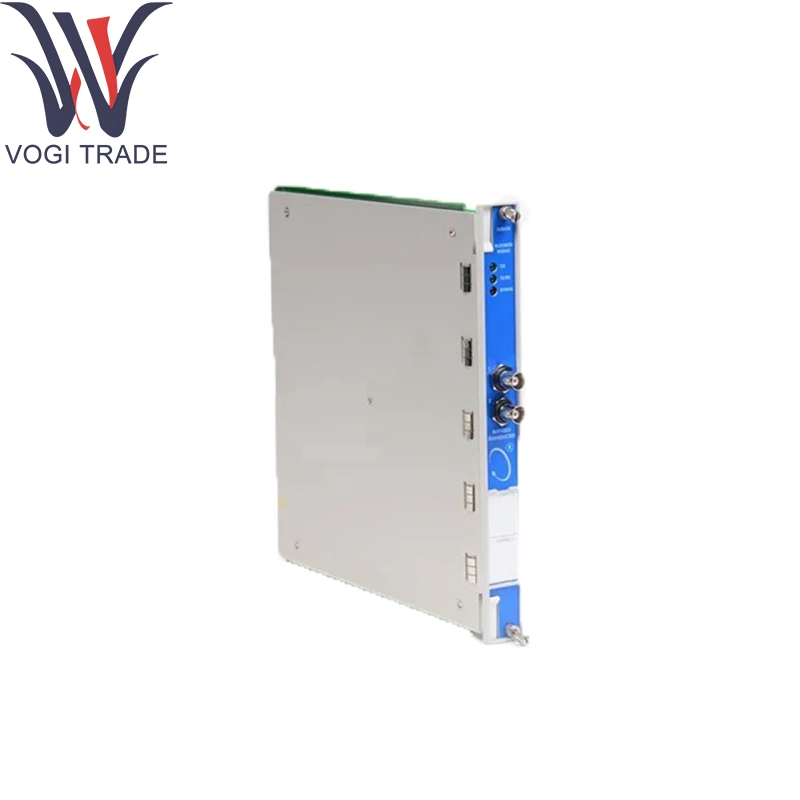

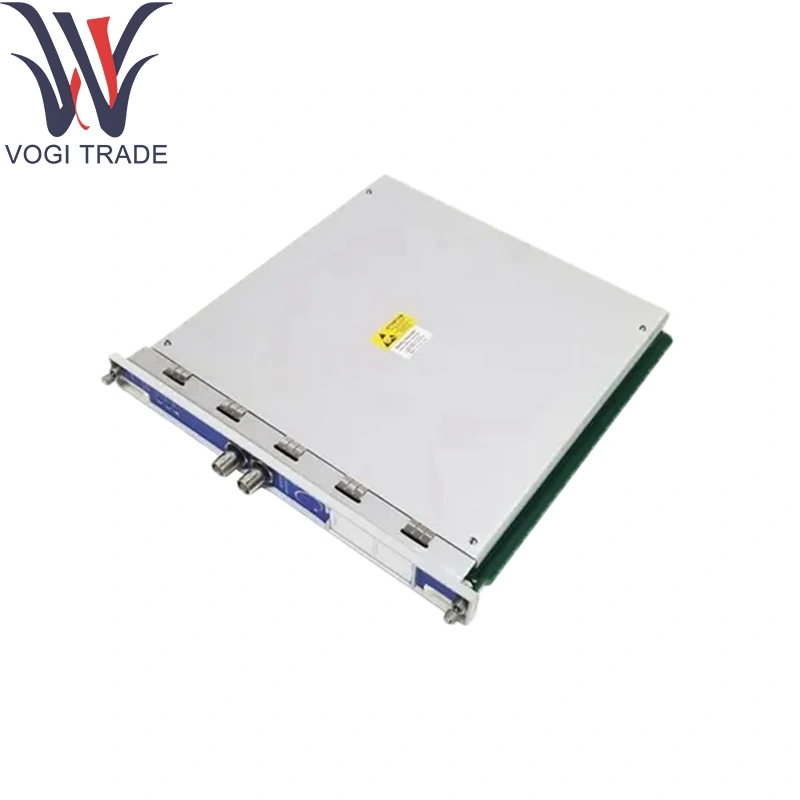

Bently Nevada 286566-01

Thông số kỹ thuật

Đầu vào:

Các kênh tốc độ dự án gần 2 × (tương tự 0 Ném50VP-P) tương thích với Bently Nevada 286566-01

Các kênh mã hóa 2 × hoặc phím (TTL/CMOS)

Phạm vi tốc độ: 0,1Hz đến 20kHz đối với Bently Nevada 286566-01

Điểm đặt:

Hai ngưỡng quá mức độc lập trên mỗi kênh, 0120% tốc độ danh nghĩa

Có thể lập trình thông qua bộ điều khiển giá đỡ hoặc giao diện mặt trước

Thời gian phản hồi: <1ms từ ngưỡng vượt qua đến đầu ra chuyến đi trên Bently Nevada 286566-01

Đầu ra chuyến đi:

Các liên hệ rơle 2 × Formc trên mỗi kênh

Rơle Formc 1 × Common-Trip

Sự cô lập: kênh 1kV

Tiêu thụ năng lượng: 24VDC (18 Ném32VDC), ≤3W

Môi trường:

Nhiệt độ hoạt động: 0 ° C đến +70 ° C

Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C

Độ ẩm: lên đến 95%rh, không áp dụng

Chức năng sản phẩm

Giám sát tốc độ cao: Liên tục đo tốc độ trục thông qua các đầu dò gần hoặc bộ mã hóa bằng cách sử dụng Bently Nevada 286566-01.

Logic chuyến đi phần cứng: So sánh tốc độ đo được so với hai ngưỡng độc lập và kích hoạt đầu ra chuyển tiếp cứng để tắt tuabin tức thời.

Dự phòng & bỏ phiếu: Cấu hình bỏ phiếu mô-đun kép hoặc mô-đun kép tùy chọn với Bently Nevada 286566-01 cung cấp bảo vệ không an toàn.

Khu vực ứng dụng

Tua bin hơi & khí: Bảo vệ quá mức chính thông qua Bently Nevada 286566-01 để ngăn chặn nổ rôto.

Máy nén và máy bơm: Máy móc tốc độ cao yêu cầu tắt máy ngay lập tức.

Máy phát điện & máy phát điện turbo: Bảo vệ chống lại quá mức không kiểm soát được.

Quản trị kiểm tra hàng hải & hàng không vũ trụ: Phát hiện quá mức quan trọng cho an toàn.
