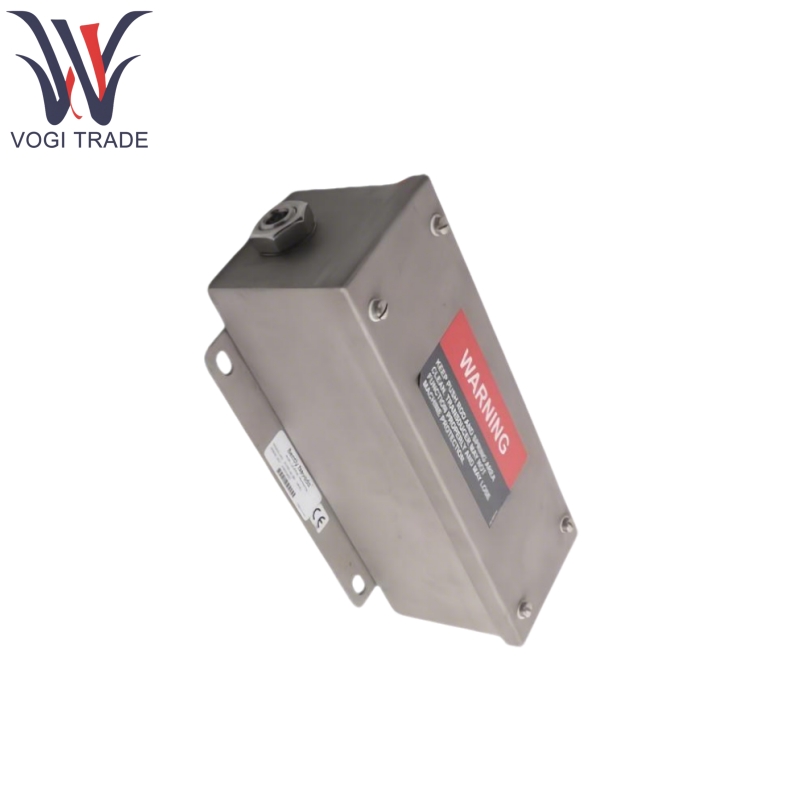

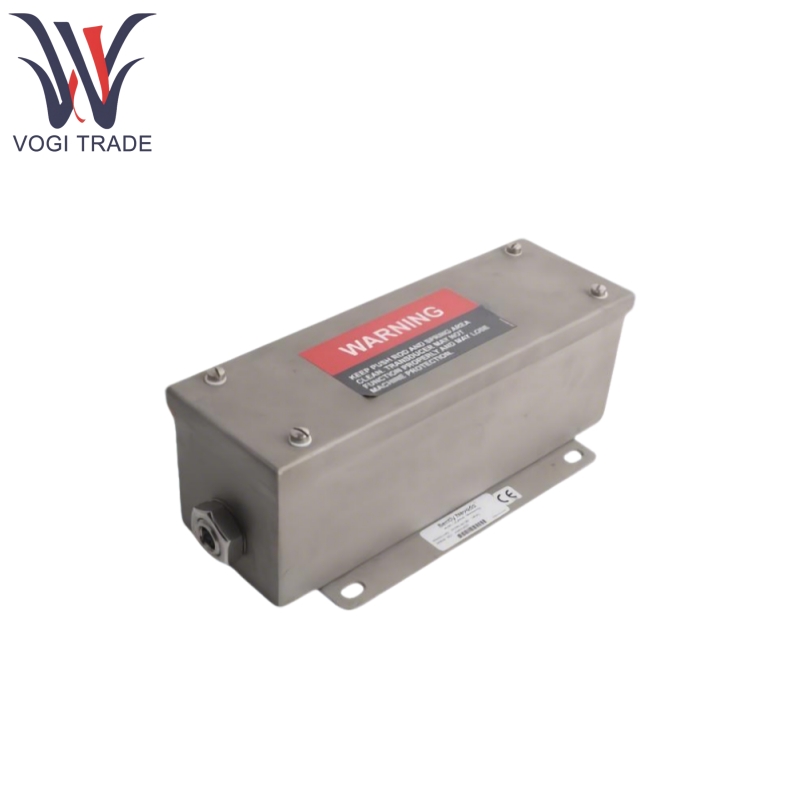

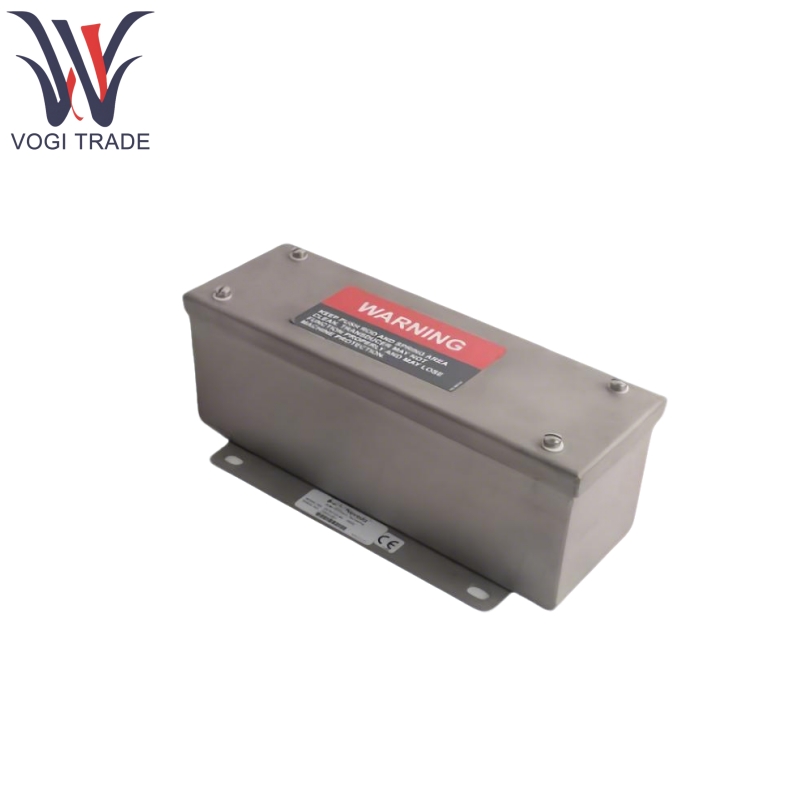

Bently Nevada 24765-02-01

Tính năng sản phẩm

Chức năng cốt lõi Bently Nevada 24765-02-01 là theo dõi lượng mở rộng nhiệt của vỏ tuabin do thay đổi nhiệt độ trong quá trình khởi động và vận hành, bao gồm:

Đo lường sự dịch chuyển của sự giãn nở nhiệt của vỏ so với nền tảng.

Giám sát vị trí của bàn chân trượt của vỏ bằng cấu hình cảm biến kép để tránh biến dạng vỏ hoặc hư hỏng máy do bị kẹt một chân.

Hỗ trợ xác định xem tốc độ giãn nở nhiệt của vỏ và rôto có phù hợp để ngăn chặn ma sát giữa các bộ phận quay và đứng yên do sự khác biệt mở rộng hay không.

Bently Nevada 24765-02-01 dựa trên nguyên tắc biến áp vi phân biến tuyến tính (LVDT) và được trang bị vỏ bảo vệ chống thấm nước cho các kịch bản giám sát điều kiện tuabin công nghiệp.

Chức năng sản phẩm

1. NEVADA 24765-02-01 dựa trên công nghệ LVDT, điều này chuyển đổi sự dịch chuyển cơ học của một thanh thành tín hiệu điện để đo chính xác độ chính xác của việc mở rộng nhiệt của vỏ.

2. Vỏ được làm bằng thép không gỉ từ tính 400 Series, Nema 3 (bụi và giật gân), cuộn dây được làm bằng nhựa epoxy thủy tinh nhiều lớp cho sự ổn định môi trường, và khách hàng tiềm năng là 25 dây đồng đa sợi AWG, TEFLON cách nhiệt và 31 cm (12 in) có chiều dài để chứa các dây dây công nghiệp.

3. Độ tuyến tính cao (± 0,5% của quy mô đầy đủ) đảm bảo độ chính xác của phép đo; Tính ổn định mạnh mẽ (0,125% quy mô đầy đủ) với độ trôi thấp để sử dụng lâu dài; Nhẹ nhàng Nevada 24765-02-01 là nhiệt độ được bù với hệ số nhiệt độ thấp của yếu tố tỷ lệ (0,07%/° C) để thích ứng với một phạm vi rộng của môi trường làm việc nhiệt độ.

4

Ứng dụng sản phẩm

Bently Nevada 24765-02-01 chủ yếu được áp dụng cho điều kiện giám sát các tuabin quy mô lớn (ví dụ: tuabin hơi nước, tuabin khí) và các kịch bản cụ thể bao gồm:

Giai đoạn khởi động tuabin: Giám sát xem tốc độ giãn nở nhiệt của vỏ và rôto có phù hợp để tránh ma sát các thành phần hay không.

Giai đoạn hoạt động: Giám sát thời gian thực về sự mở rộng nhiệt của vỏ để đảm bảo rằng thiết bị hoạt động trong giới hạn an toàn.

Cảnh báo thất bại: Theo dõi tình trạng của bàn chân trượt thông qua cấu hình cảm biến kép để ngăn chặn biến dạng của vỏ hoặc thiệt hại cho máy do bị kẹt.

Tham số sản phẩm

Nguồn đầu vào +24 VDC, tối thiểu 30 mA

Hệ số tỷ lệ 0,404 V/mm (10,25 V/in)

Phạm vi tuyến tính ± 25,4 mm (± 1,00 in) -3 dB tần số 15 Hz

Trở kháng đầu ra 7 kΩ danh nghĩa (tất cả các mô hình)

Điện trở tải tối thiểu 100 kΩ

Đầu ra gợn <1% quy mô đầy đủ

Độ tuyến tính ± 0,5% phạm vi đầy đủ

Tính ổn định 0,125% toàn diện

Hệ số nhiệt độ tỷ lệ Hệ số 0,07%/° C (0,04%/° F)

Nhiệt độ vận hành -18 ° C đến +71 ° C (0 ° F đến +160 ° F)

Nhiệt độ lưu trữ -54 ° C đến +93 ° C (-65 ° F đến +200 ° F)

Điện trở sốc 250 g cho 11 ms

Điện trở rung 10 g @ 0 đến 2 kHz
